從產品外觀、產品特征及磁盤性能等方面可以認識了解硬盤，而大多數計算機的使用 者和非計算機硬件維護方面的技術人員并不關心硬盤內部的構造，因此硬盤的內部結構很 少被涉及。此外，硬盤內部對空氣潔凈度的要求極高，需要在極為嚴格的超凈環境中進行 操作，不能沾染上一?；覊m，否則立即報廢，這樣就使得真正了解硬盤內部結構的機會變 少了。硬盤內部如電機、磁頭、盤片、接口等部件的外觀是怎樣的，它們又是如何工作的？ 可以通過對硬盤內部結構加以剖析，使用戶能夠更加了解硬盤的整體構造。

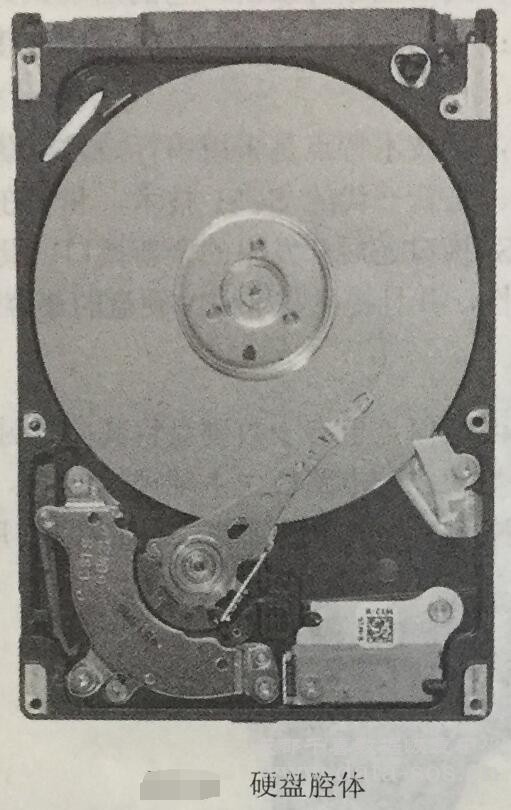

打開硬盤外殼之后，能夠看到硬盤內部結構，如下圖所示。

注意：千萬不要隨意打開硬盤的外殼，這樣做很容易使整個硬盤報廢。

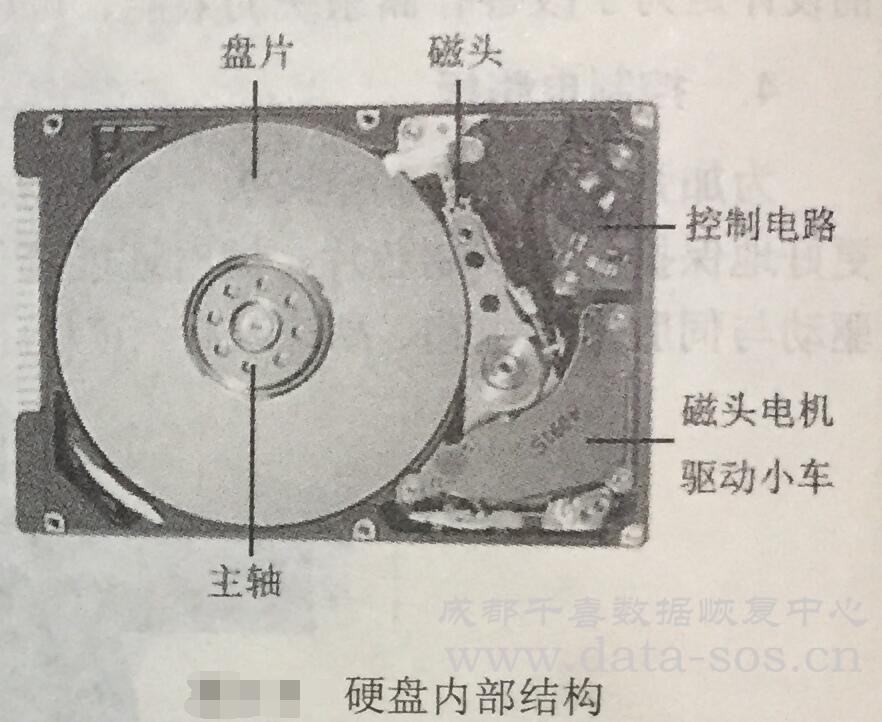

硬盤內部結構主要包括：盤片、磁頭、主軸、控制電機、磁頭控制器、數據轉換器、 接口、緩存等幾個部分。其中磁頭盤片組件是構成硬盤的核心，封裝在硬盤的凈化腔體內， 包括浮動磁頭組件、磁頭驅動機構、盤片、主軸驅動裝置及前置讀寫控制電路等幾個部分，如下圖所示。

所有的盤片都固定在一個旋轉軸這個軸即盤片主軸。而所有盤片之間是絕對平行 的，在每個盤片的存儲面上都有一個磁頭，磁頭與盤片之間的距離比頭發絲的直徑還小。 所有的磁頭連在一個磁頭控制器上，由磁頭控制器負責各個磁頭的運動。磁頭可沿盤片的 半徑方向動作，而盤片以每分鐘數千轉的速度在髙速旋轉，這樣磁頭就能對盤片上的指定 位置進行數據的讀寫操作。硬盤是精密設備，塵埃是其大敵，必須完全密封。

1.磁頭組件

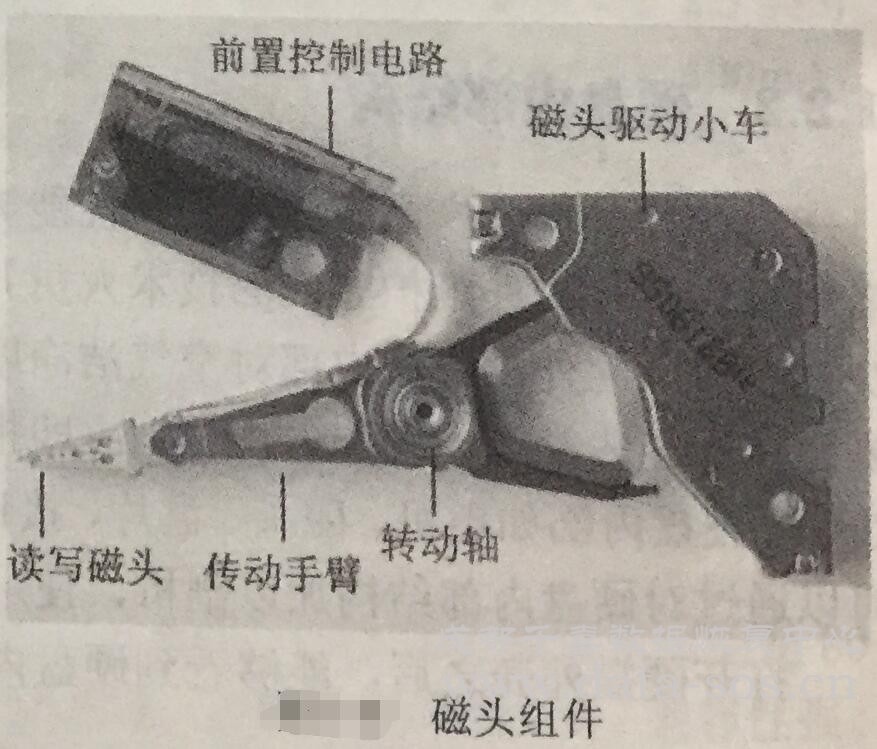

磁頭組件（Hard Disk Assembly，HDA)負責數據的最終存取，是硬盤中最精密的部件之一。它由三部分組成：讀/寫磁頭、傳動手臂、傳動軸，如下圖所示。

磁頭采用了非接觸式頭、盤結構，加電后與盤片之間的間隙只有0.1~0.3um,這樣能夠獲得極高的數據傳輸率。轉速5400 r/min的硬 盤飛高都低于0.3um，以利于讀取較大的髙信噪比信號，提供數據傳輸存儲的可靠性。

2.磁頭驅動機構

硬盤的尋道是靠移動磁頭來實現的，而移動磁頭需要驅動機構才能完成。磁頭驅動機
構由電磁線圈電機、磁頭驅動小車、防震動裝置構成。高精度的輕型磁頭驅動機構能夠?qū)?磁頭進行正確的驅動和定位，并能在很短的時間內精確定位系統指令指定的磁道，保證數據讀寫的可靠性。

電磁線圈電機包含著一塊永久磁鐵，這是磁頭驅動機構對傳動手臂起用的關鍵，磁 鐵的吸引力能夠吸住并吊起拆硬盤使用的螺絲刀。另外，還有防振動保護裝置，防震動裝 置的作用是當硬盤受到強裂震動時，對磁頭及盤片起到一定的保護使用，以避免磁頭將盤片刮傷等情況的發生。

3.磁盤片

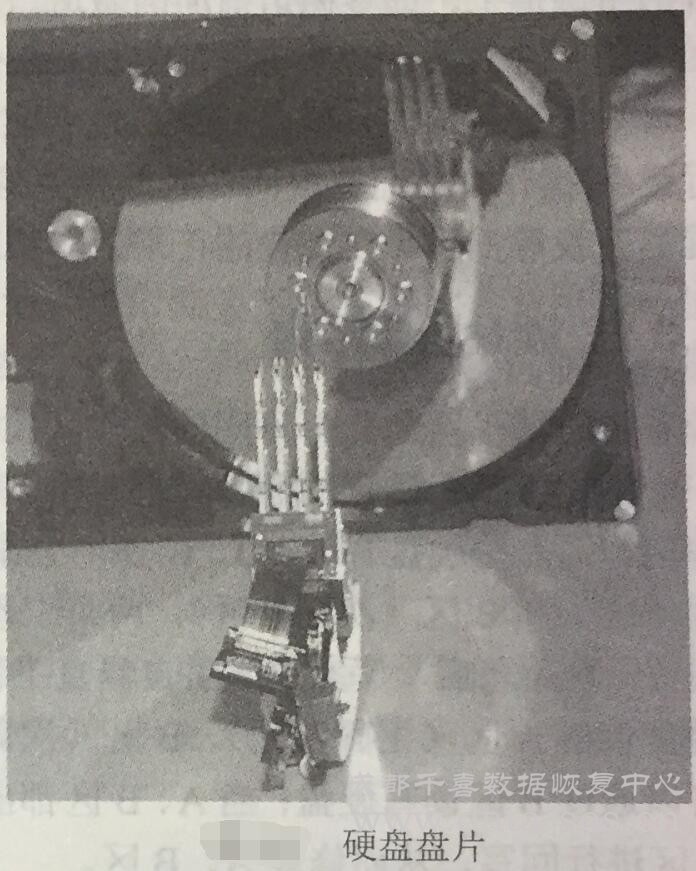

盤片是硬盤存儲數據的載體，硬盤的盤片采用具有髙密度、高剩磁、高矯頑力的金屬薄膜工藝制成，而大家所熟悉的軟盤盤片是一種不連續 顆粒載體，所以硬盤盤片較之軟磁盤具有更高的記錄密度，如下圖所示

4.主軸組件

主軸組件由主軸部件、軸承和驅動電機等組成。由于硬盤技術不斷發展，為了滿足用戶對其容量和轉速的髙要求，生產商采用了精密機械工 業的液態軸承電機技術，從而有效地降低硬盤工作噪聲，提髙了主軸電機的轉速。

5.前置控制電路

前置控制電路主要功能為以下幾項：一是控制磁頭感應的信號;二是用于磁頭驅動；三是用于主軸電機調速；四是用于伺服定位等。為了防止外來信號對磁頭讀取的微弱信號形成干擾，所以將放大電路密封在腔體內，從而提高了操作指令的準確性。
