說明

本手冊適用于LSI芯片Raid卡

包括但不限于Inspur 2008/2108 Raid卡、LSI 9240/9260/9261/ 9271 等Raid卡。

不同型號的Raid卡在某些功能上的支持性不同（例如Inspur2008 Raid卡需要有授權才支持Raid5），具體因您的配置而定。

Raid配置與管理

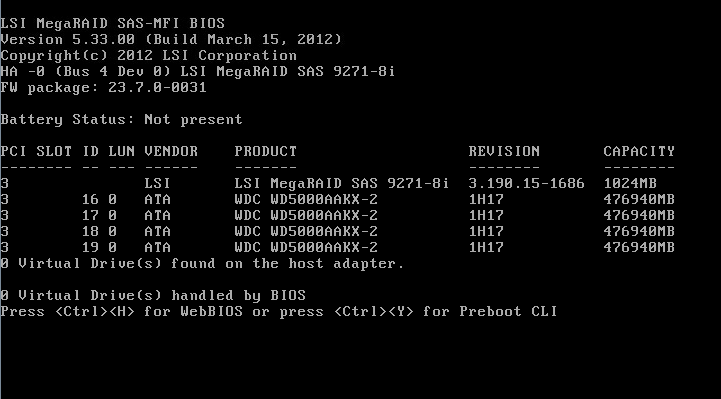

服務器開機自檢到浪潮logo畫面后，下一步就會進入Raid卡自檢過程，此時顯示器上會出現Ctrl -H提示，如下圖：

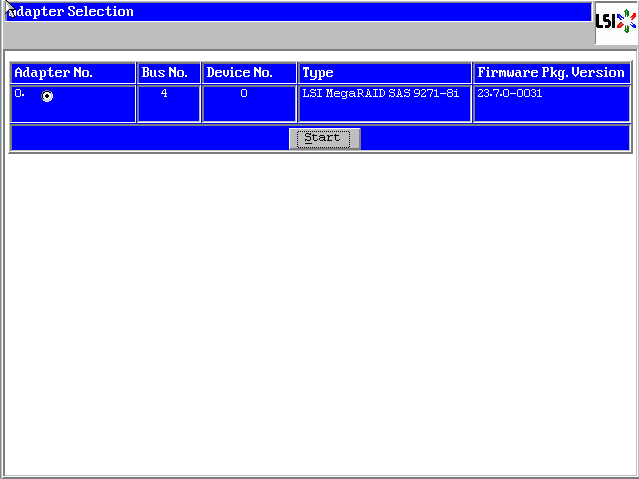

按下Ctrl -H組合鍵后，自檢完成就會進入Raid卡配置界面，如下圖。在這里可以看到Raid卡的型號和Firmware固件版本，點擊【Start】按鈕進入Raid卡主頁。

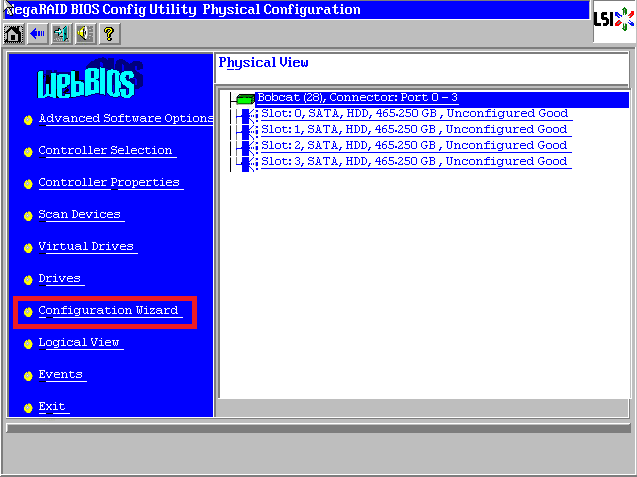

Raid卡首頁叫作WebBIOS，如下圖。左側是功能菜單，右側可以看到所有物理磁盤，本例安裝了4塊500G硬盤，后面所有的配置都可以在這里完成！

Raid0配置方法

Raid0的配置過程與Raid1大致相同，唯一不同是在選擇Raid級別這一步選擇Raid0即可。

具體步驟請參考下一節

友情提示：Raid0雖然可以大幅提高讀寫性能，但是有數據丟失風險，請您慎重考慮！

Raid1配置方法

在WebBIOS主頁點擊【Configuration Wizard】，打開配置向?qū)?/p>

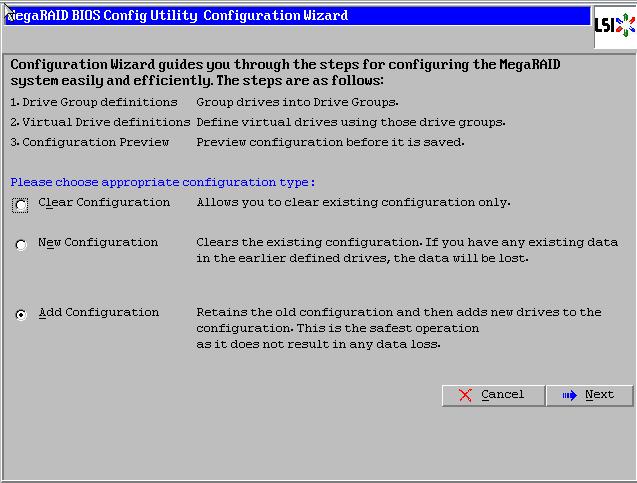

選擇【Add Configuration】，點擊【Next】下一步

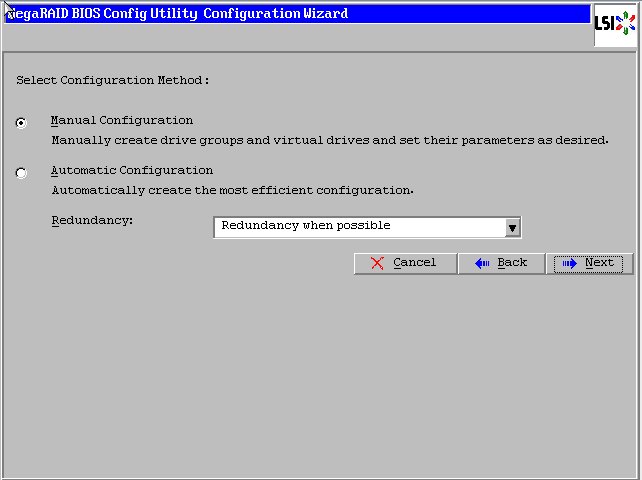

選擇【Manual Configuration】，點擊【Next】下一步

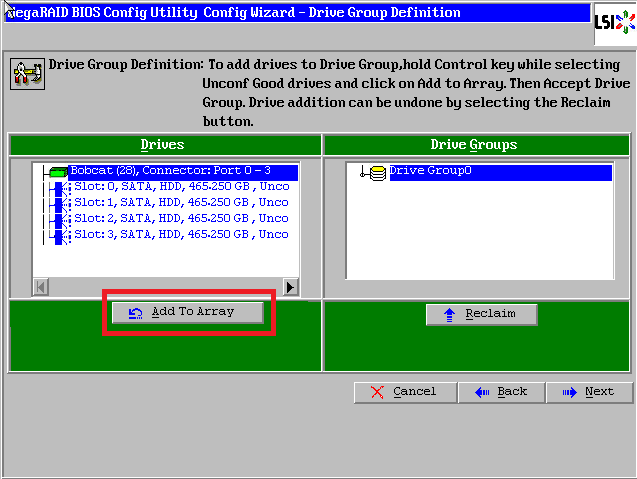

左側方框內可以看到所有未使用的硬盤。因?yàn)橐鯮aid1，我們選擇前兩塊，然后點擊下方的【Add to Array】將其加入到右側方框內。

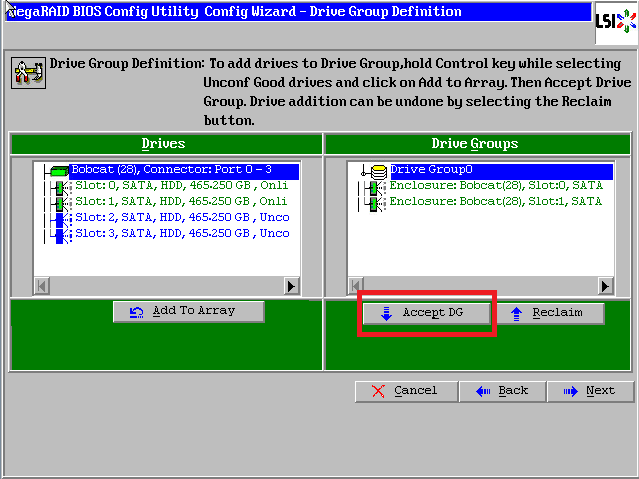

點擊【Accept DG】，創建磁盤組

點擊【Next】下一步

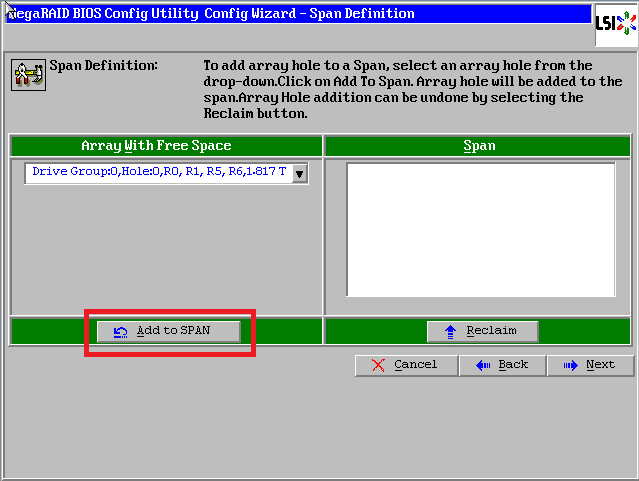

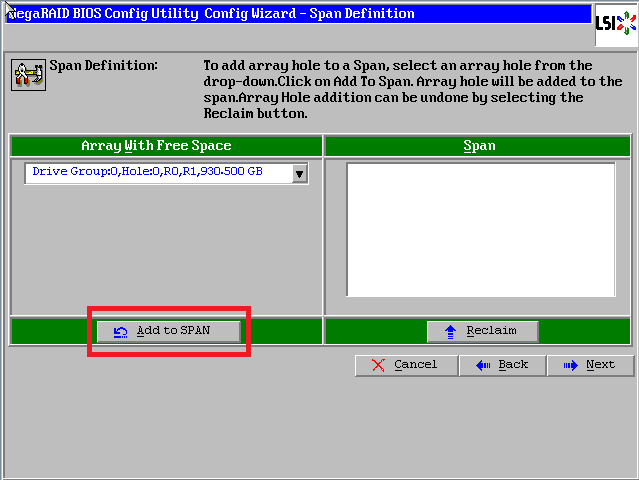

點擊【Add to SPAN】，將剛才創建好的磁盤組加入到右側方框內

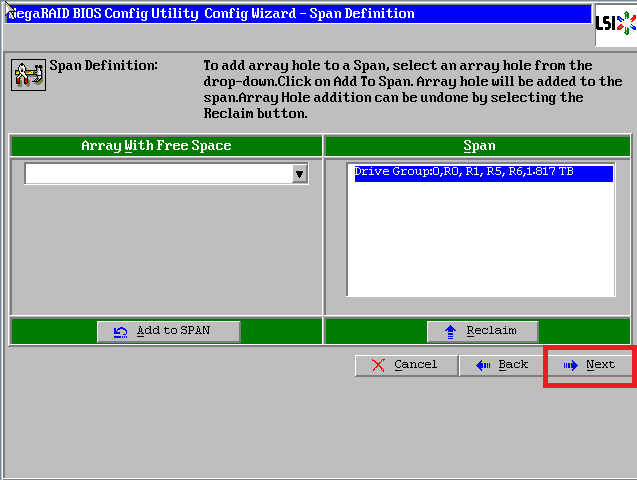

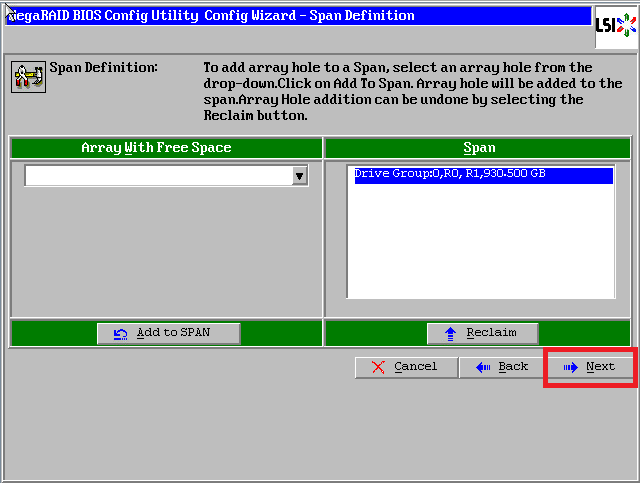

點擊【Next】下一步

陣列參數配置：第一個參數”Raid Level”選擇Raid1，其余保持默認

最后一個參數”Select Size”輸入陣列容量大小，最大值可參考右側綠字提示（其中R0代表做Raid0最大容量，R1代表做Raid1最大容量），完成后點擊【Accept】

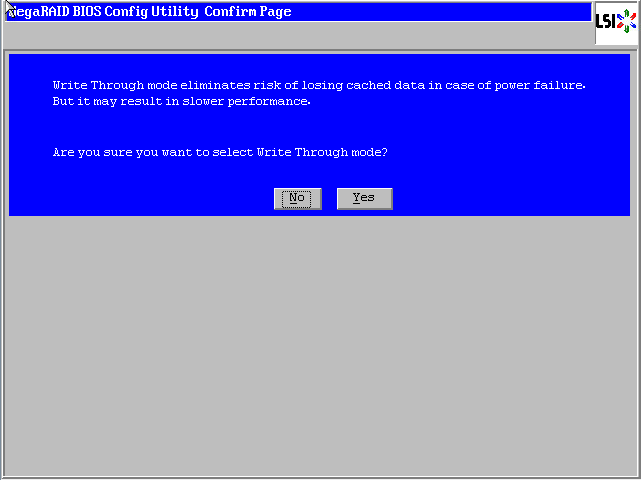

彈出的任何提示均選擇【yes】

回到配置頁面，點擊【Next】下一步

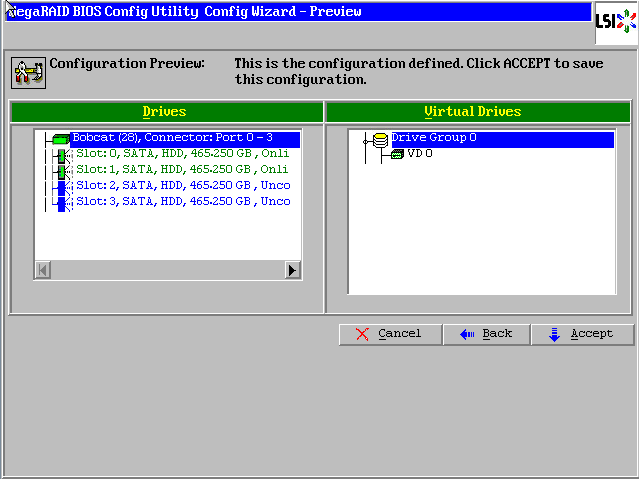

點擊【Accept】配置完成！

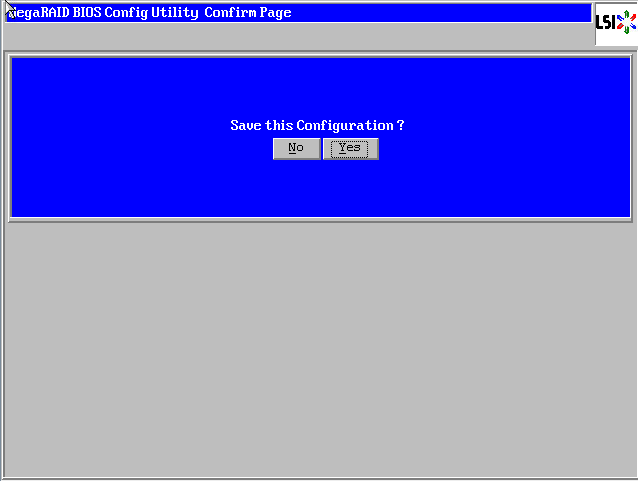

提示保存，選擇【yes】

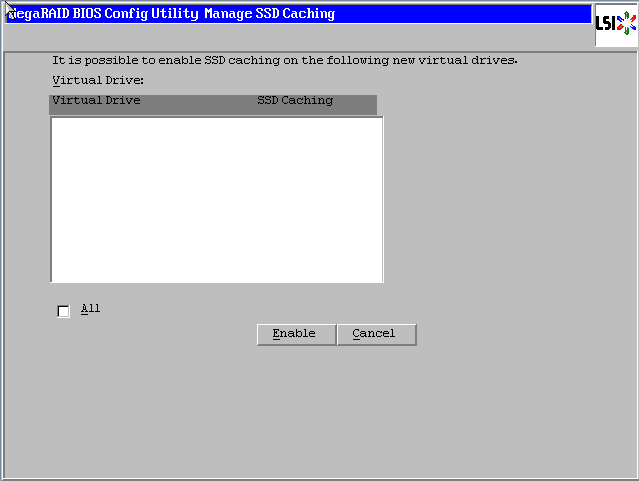

（依Raid卡型號不同，有些可能沒有此功能，如沒有請?zhí)^此步）提示SSD緩存，選擇【Cancel】

提示初始化，選擇【yes】

正在初始化，能看到百分比進度條（速度較快，可能一閃而過）

初始化完成！點擊【Home】返回首頁

陣列配置完成！

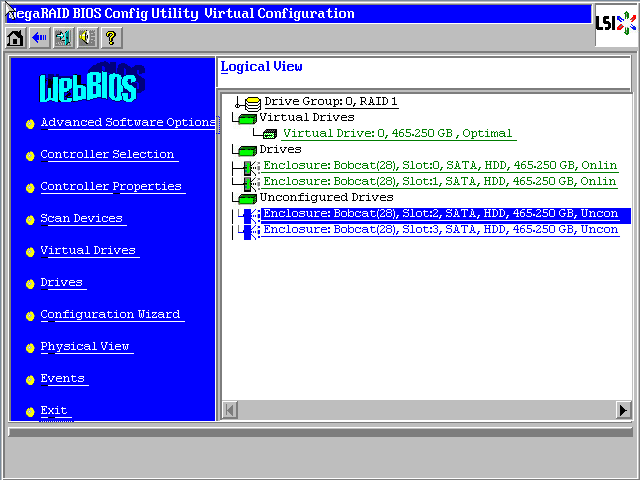

Raid1狀態顯示”Optimal”表示正常，Drives顯示兩塊硬盤綠色Online正常，如果還有其它未使用的硬盤，會在unconfigured Drives下面藍色顯示。

未使用的硬盤可以繼續創建陣列，也可以配置成熱備盤（方法請見1.5章節）

最后點擊【Exit】退出，然后【Ctrl-Alt-Delete】組合鍵重啟服務器！

Raid5配置方法

在WebBIOS主頁點擊【Configuration Wizard】，打開配置向?qū)?/p>

選擇【Add Configuration】，點擊【Next】下一步

選擇【Manual Configuration】，點擊【Next】下一步

左側方框內可以看到所有未使用的硬盤。我們選擇全部（也可以逐個選擇），然后點擊下方的【Add to Array】將其加入到右側方框內。

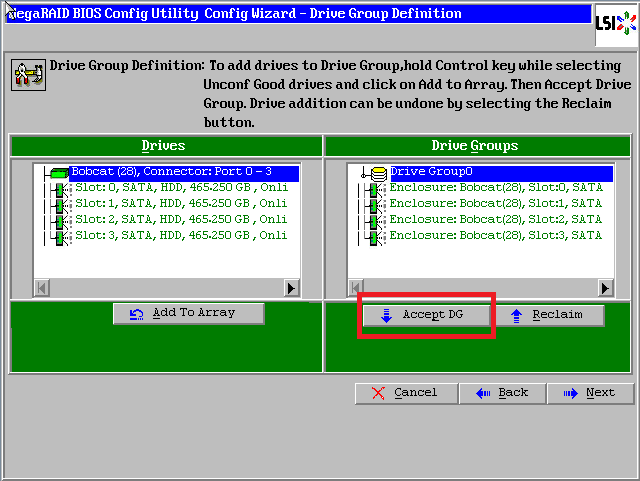

點擊【Accept DG】，創建磁盤組

點擊【Next】下一步

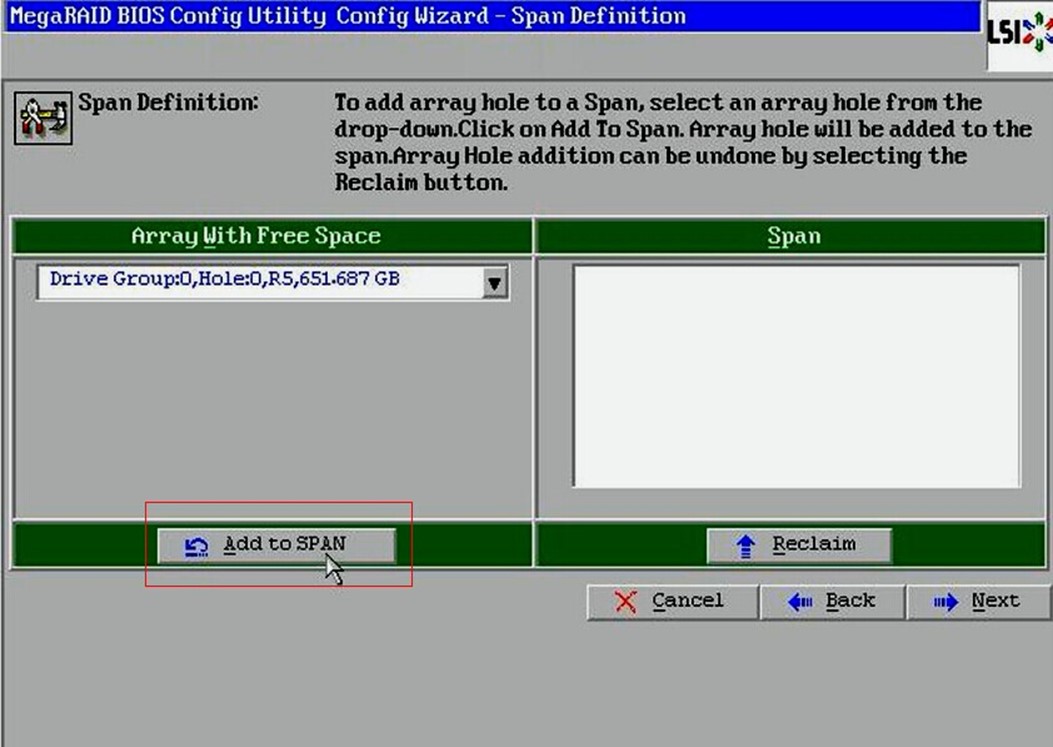

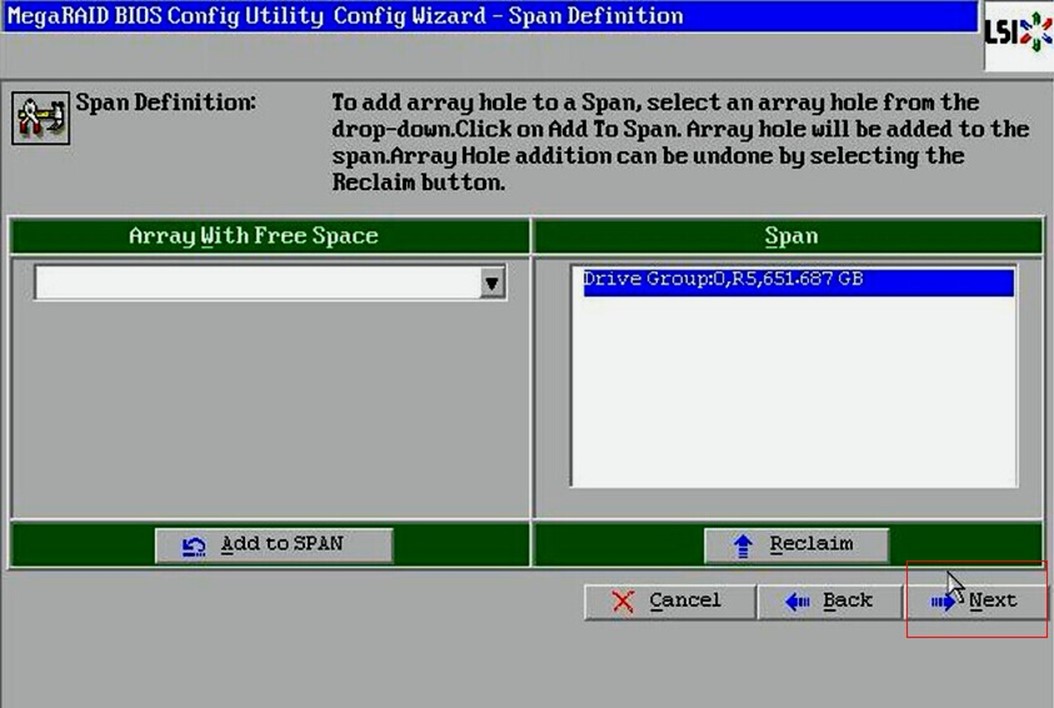

點擊【Add to SPAN】，將剛才創建好的磁盤組加入到右側方框內

點擊【Next】下一步

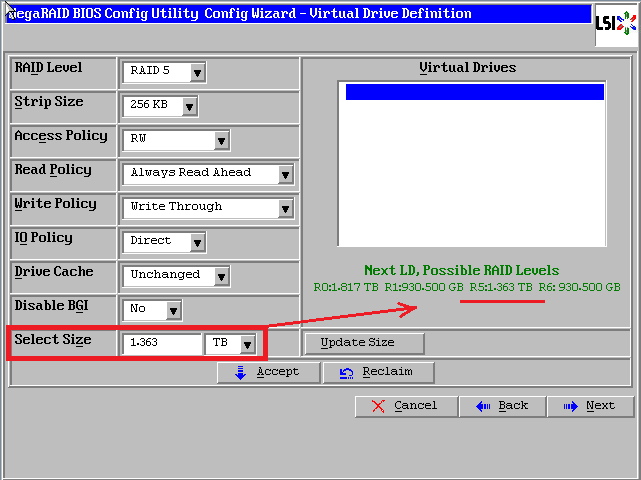

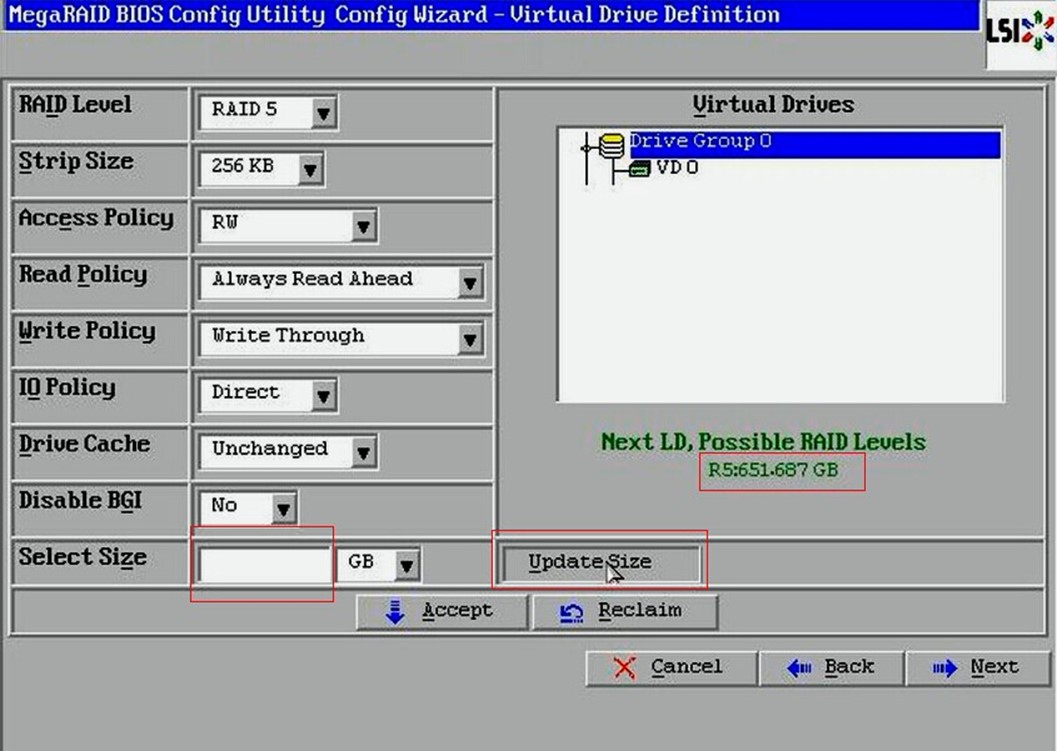

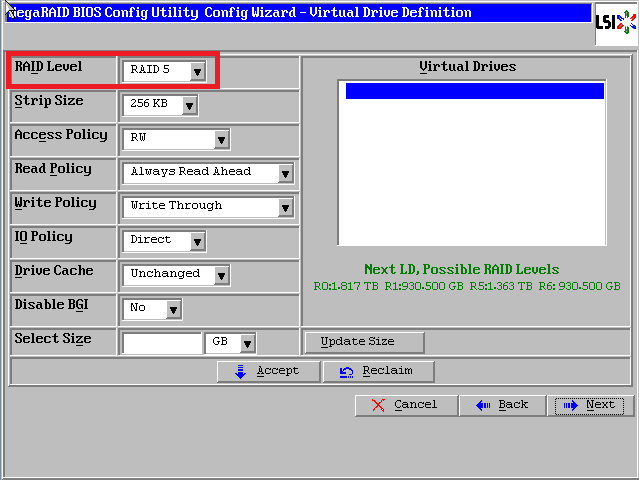

陣列參數配置：第一個參數”Raid Level”選擇Raid5，其余保持默認

最后一個參數”Select Size”輸入陣列容量大小，最大值可參考右側綠字提示（其中R5代表做Raid5的最大容量），完成后點擊【Accept】

彈出的任何提示均選擇【yes】

回到配置頁面，點擊【Next】下一步

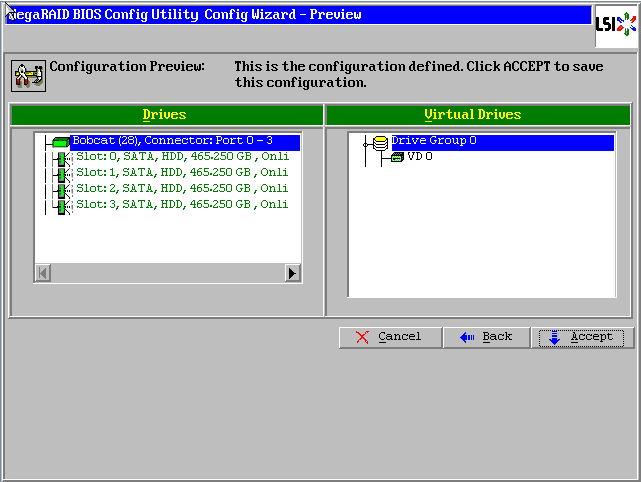

點擊【Accept】配置完成！

提示保存，選擇【yes】

（依Raid卡型號不同，有些可能沒有此功能，如沒有請?zhí)^此步）提示SSD緩存，選擇【Cancel】

提示初始化，選擇【yes】

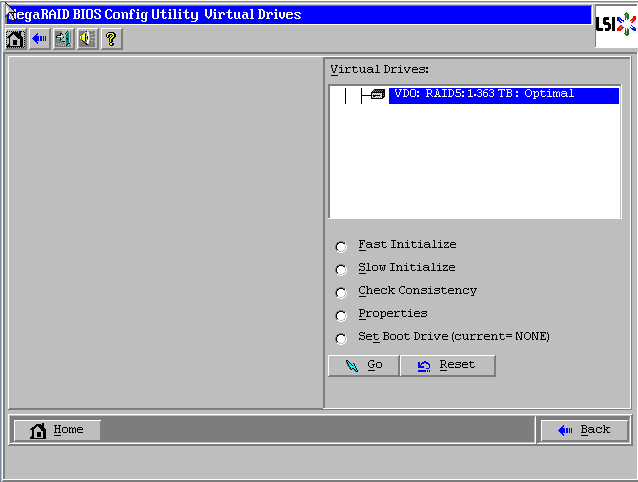

正在初始化，能看到百分比進度條（速度較快，可能一閃而過）

初始化完成！點擊【Home】返回首頁

陣列配置完成！

Raid5狀態顯示”Optimal”表示正常，Drives顯示四塊硬盤綠色Online正常

最后點擊【Exit】退出，然后【Ctrl-Alt-Delete】組合鍵重啟服務器！

Raid6配置方法

在WebBIOS主頁點擊【Configuration Wizard】，打開配置向?qū)?/p>

選擇【Add Configuration】，點擊【Next】下一步

選擇【Manual Configuration】，點擊【Next】下一步

左側方框內可以看到所有未使用的硬盤。我們選擇全部（也可以逐個選擇），然后點擊下方的【Add to Array】將其加入到右側方框內。

點擊【Accept DG】，創建磁盤組

點擊【Next】下一步

點擊【Add to SPAN】，將剛才創建好的磁盤組加入到右側方框內

點擊【Next】下一步

陣列參數配置：第一個參數”Raid Level”選擇Raid6，其余保持默認

最后一個參數”Select Size”輸入陣列容量大小，最大值可參考右側綠字提示（其中R6代表做Raid6的最大容量），完成后點擊【Accept】

彈出的任何提示均選擇【yes】

回到配置頁面，點擊【Next】下一步

點擊【Accept】配置完成！

提示保存，選擇【yes】

（依Raid卡型號不同，有些可能沒有此功能，如沒有請?zhí)^此步）提示SSD緩存，選擇【Cancel】

提示初始化，選擇【yes】

正在初始化，能看到百分比進度條（速度較快，可能一閃而過）

初始化完成！點擊【Home】返回首頁

陣列配置完成！

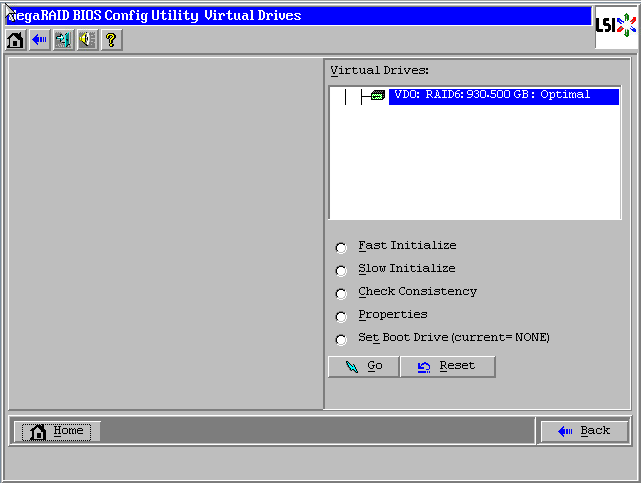

Raid6狀態顯示”Optimal”表示正常，Drives顯示四塊硬盤綠色Online正常

最后點擊【Exit】退出，然后【Ctrl-Alt-Delete】組合鍵重啟服務器！

Raid10配置方法

在WebBIOS主頁點擊【Configuration Wizard】，打開配置向?qū)?/p>

選擇【Add Configuration】，點擊【Next】下一步

選擇【Manual Configuration】，點擊【Next】下一步

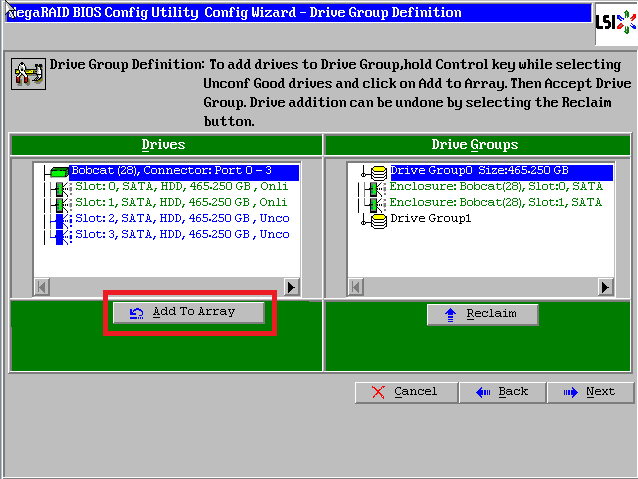

左側方框內可以看到所有未使用的硬盤。因?yàn)橐鯮aid10，我們先選擇前兩塊，然后點擊下方的【Add to Array】將其加入到右側方框內。

點擊【Accept DG】，創建第一個磁盤組：Drive Group0

然后再選擇后兩塊硬盤，也點擊下方的【Add to Array】將其加入到右側方框內

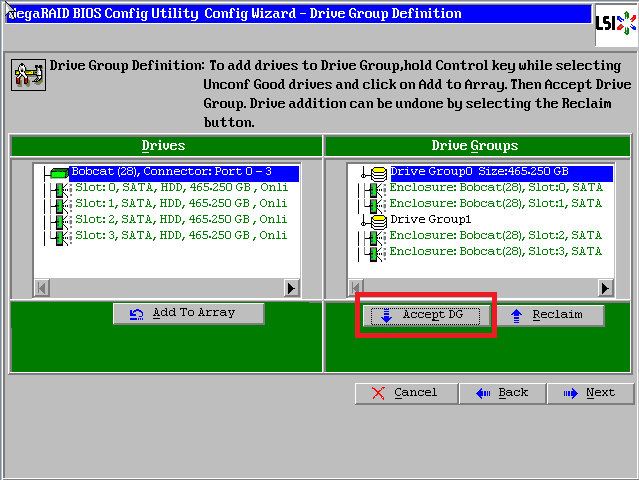

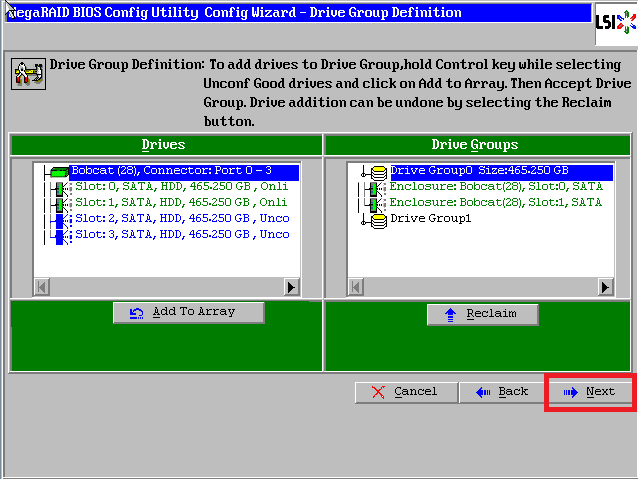

點擊【Accept DG】，創建第二個磁盤組：Drive Group1

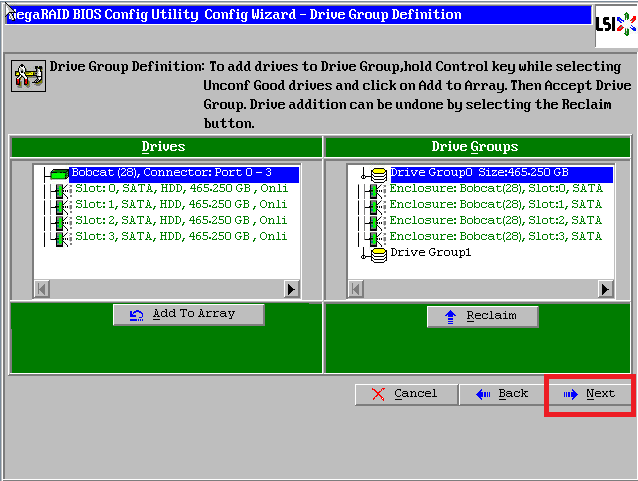

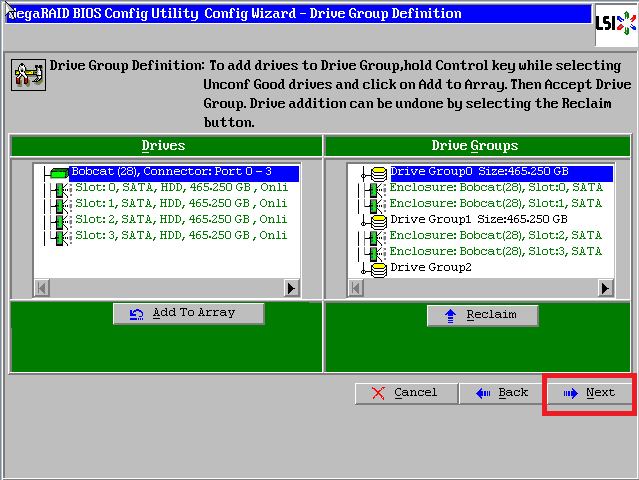

點擊【Next】下一步

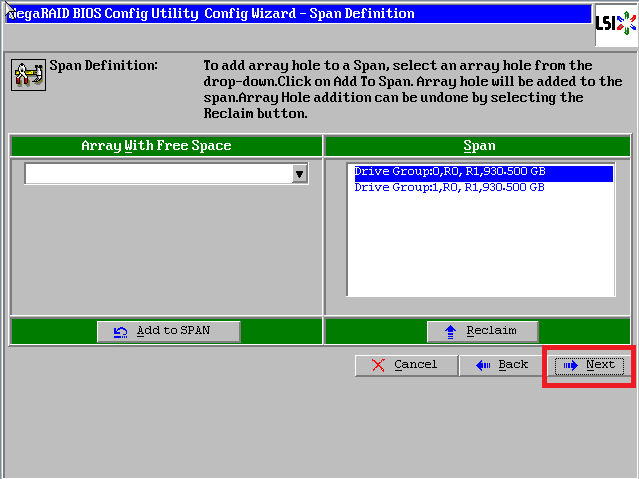

點擊【Add to SPAN】，將剛才創建好的兩個磁盤組分別加入到右側方框內

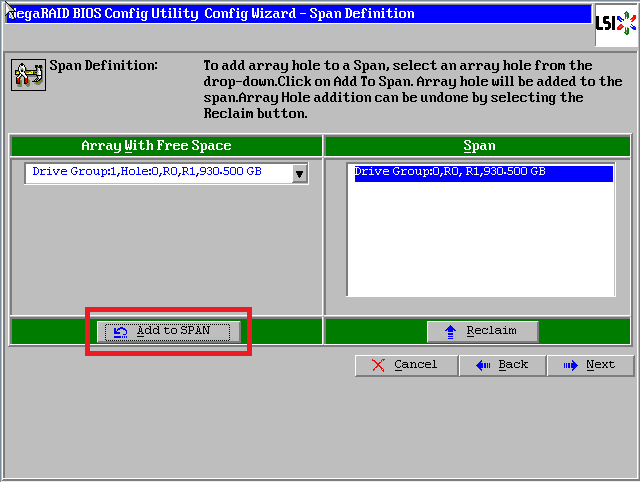

將第二個磁盤組也添加過來

點擊【Next】下一步

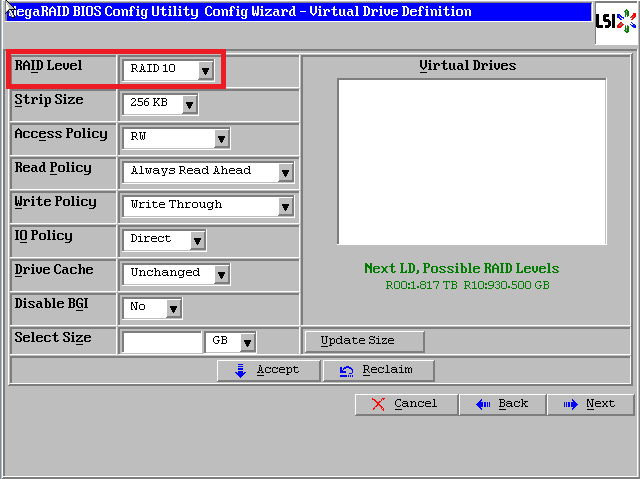

陣列參數配置：第一個參數”Raid Level”選擇Raid10，其余保持默認

最后一個參數”Select Size”輸入陣列容量大小，最大值可參考右側綠字提示（其中R10代表做Raid10的最大容量），完成后點擊【Accept】

彈出的任何提示均選擇【yes】

回到配置頁面，點擊【Next】下一步

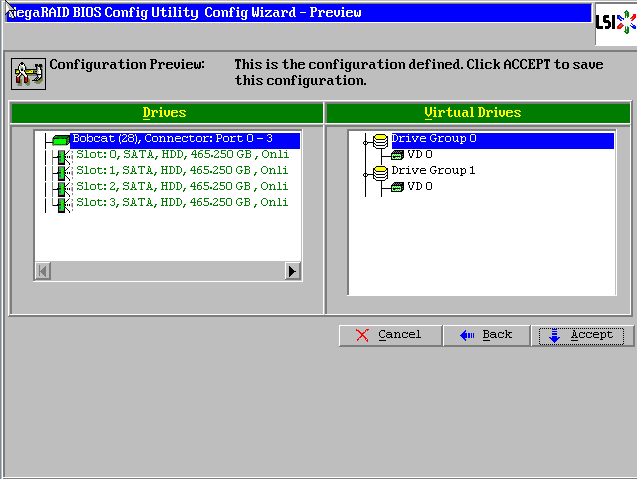

點擊【Accept】配置完成！

提示保存，選擇【yes】

（依Raid卡型號不同，有些可能沒有此功能，如沒有請?zhí)^此步）提示SSD緩存，選擇【Cancel】

提示初始化，選擇【yes】

正在初始化，能看到百分比進度條（速度較快，可能一閃而過）

初始化完成！點擊【Home】返回首頁

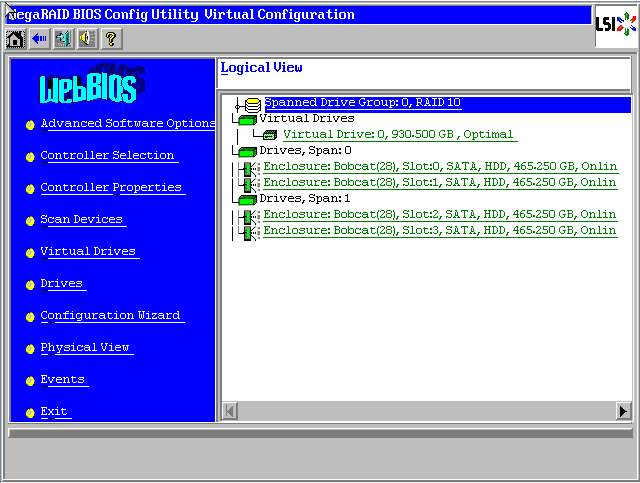

陣列配置完成！Raid10狀態顯示”Optimal”表示正常，所有硬盤綠色Online正常。最后點擊【Exit】退出，然后【Ctrl-Alt-Delete】組合鍵重啟服務器！

熱備盤（Hotspare）配置

熱備盤的作用是如果陣列中有硬盤發生故障，熱備盤可以立即頂替，及時將陣列恢復為正常狀態。熱備盤的配置非常簡單，做完陣列后，未使用的硬盤會在WebBIOS中顯示為藍色unconfigured狀態，選中該硬盤進入屬性頁面。

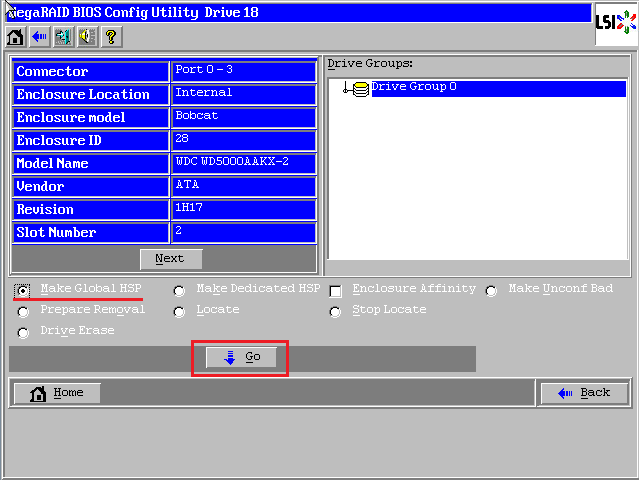

選擇【Make Global HSP】，點擊【GO】執行

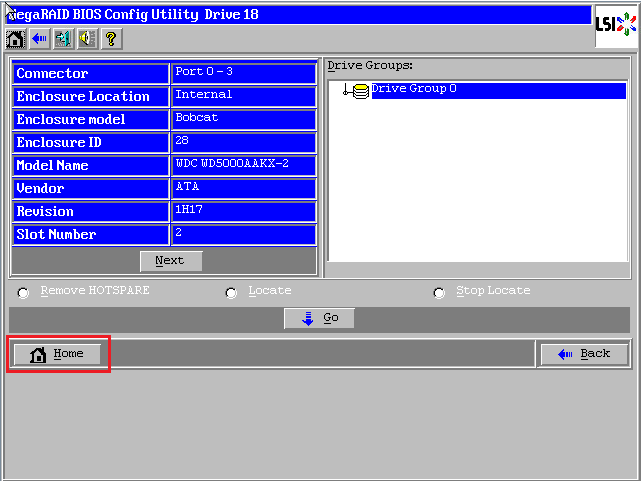

配置完成！點擊【Home】返回首頁

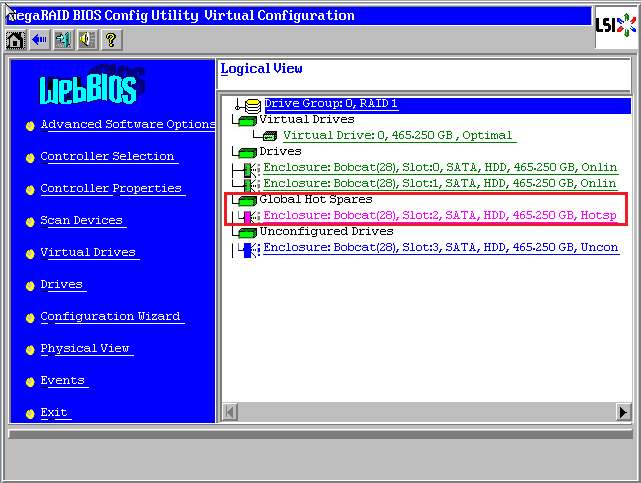

熱備盤顯示為粉色Hotspare狀態

刪除配置

在WebBIOS主頁點擊【Configuration Wizard】，打開配置向?qū)?/p>

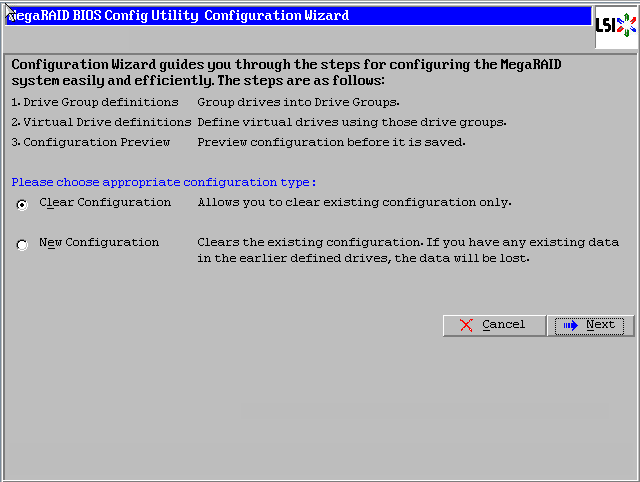

選擇【Clear Configuration】，點擊【Next】下一步

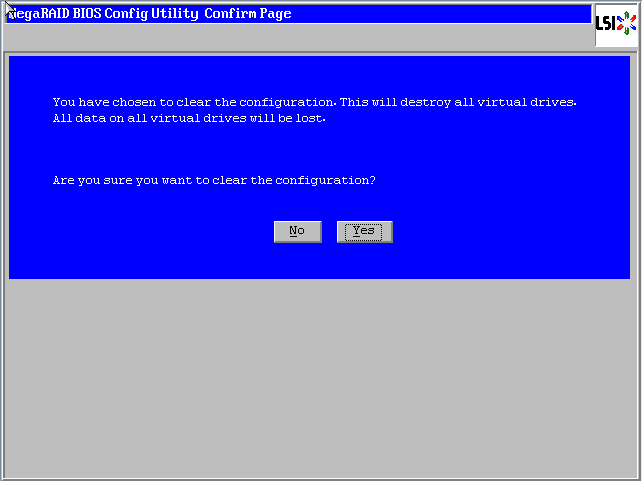

提示清除，選擇【yes】

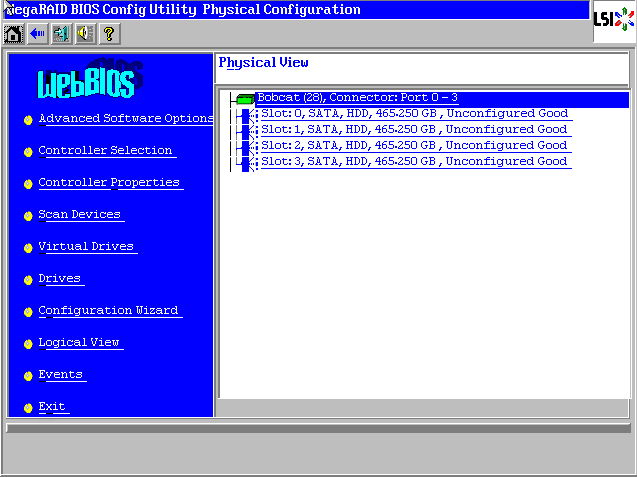

陣列刪除成功！所有硬盤顯示為藍色unconfigured Good狀態

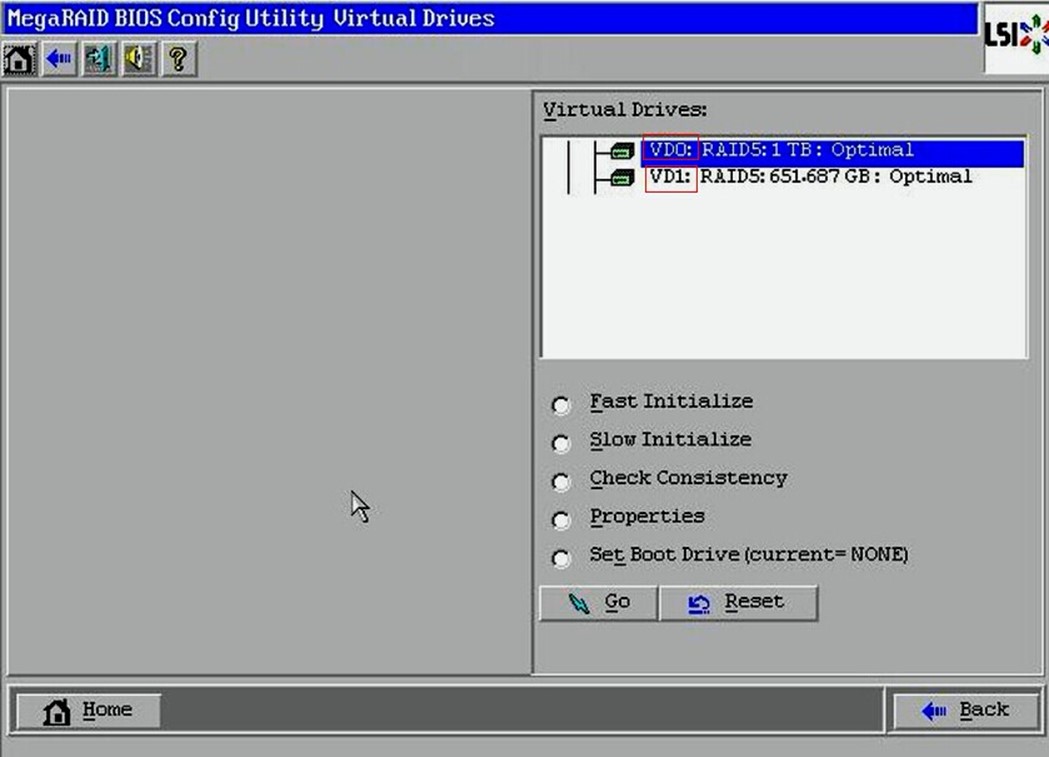

1個DG配置2個VD的方法（含視頻）

1個Drive Group配置2個Virtual Drive的方法如下：

（Lsi raid 1DG TO 2VD視頻：http://pan.baidu.com/s/1bn1Z2IN ）

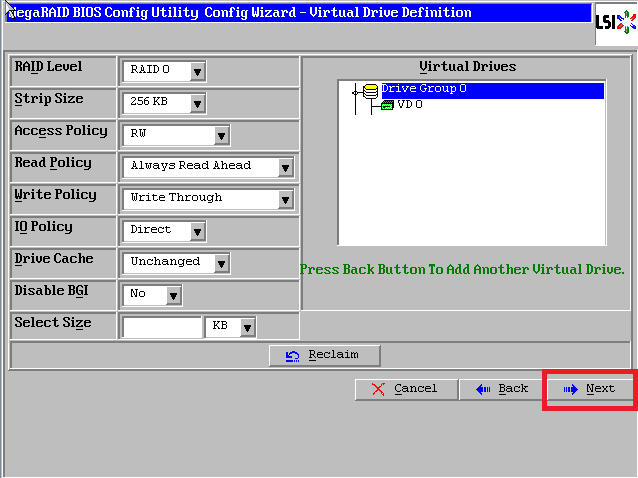

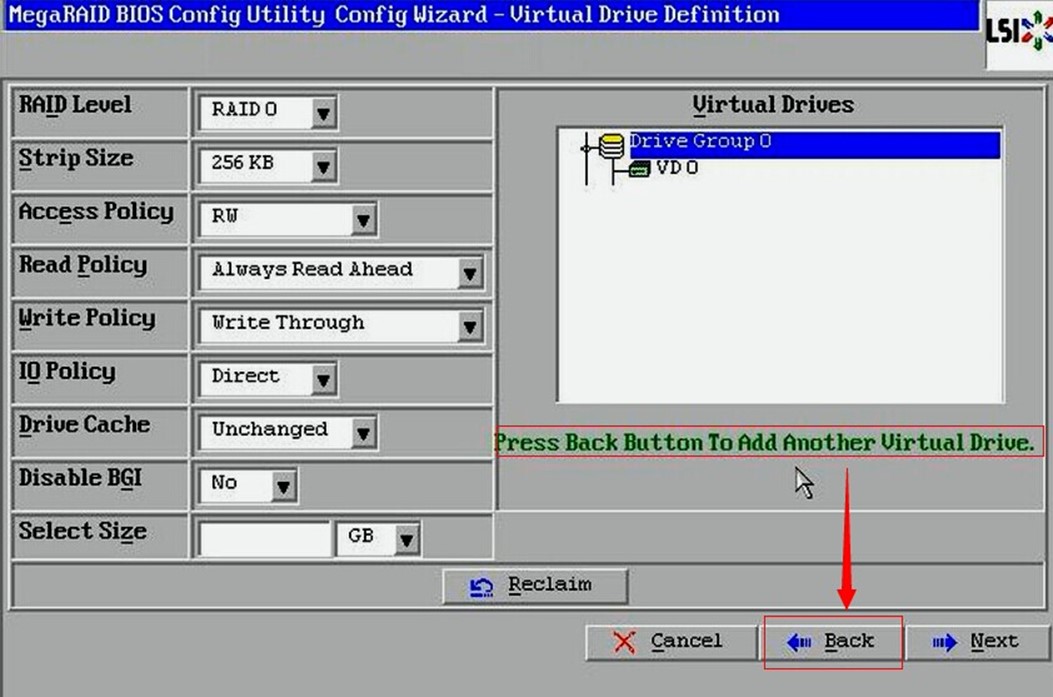

首先按正常配置把第一個VD創建分區完成到如下截圖：（注意要選擇back噢）

注意：update size是選擇剩余容量，或者可以自行輸入容量大?。ㄗ⒁獠灰笥谑Ｓ嗳萘浚?/p>

大功告成。

常見問題處理

重要提示：服務器通過Raid技術可以有效增強數據的安全性，但是不代表做了Raid就永遠不會出問題，所以數據還是要經常備份的！

一般我們最常遇到的問題就是有硬盤亮紅燈了，有些時候還會有報警聲。但是請不要擔心，硬盤亮紅燈不代表硬盤一定有故障，而是硬盤離線了。那么哪些情況會導致硬盤亮紅燈呢？ 1、人為拔插過硬盤 2、硬盤沒有插到位，接觸不良 3、意外停電，影響了陣列信息 4、硬盤發生邏輯上的I/O錯誤 5、硬盤本身故障

如果您是新機器，硬盤亮紅燈大多是因?yàn)槲锪鞯仍?，可能某塊硬盤沒有插到位，接觸不良；如果已經使用了一段時間，大多是因?yàn)橛脖P發生了邏輯 上的I/O錯誤，因?yàn)樽隽薘aid以后，需要多塊硬盤協同工作，不僅要把文件打碎，還要一起計算校驗值，如果在某一塊硬盤上計算錯誤，可能會導致硬盤被踢 出陣列，同時亮紅燈報警。如果服務器灰塵較多，容易積蓄靜電，也會增加硬盤出錯的概率。

下面列舉了幾個最常見的故障現象，請仔細閱讀本手冊，5-10分鐘即可解決問題！

一塊硬盤顯示紅色Offline（或者Failed）

進入WebBIOS主頁，發現一塊硬盤顯示紅色Offline狀態，同時陣列降級變成了藍色Degraded狀態，此時數據還是可用的，選中紅色硬盤進入屬性頁面。

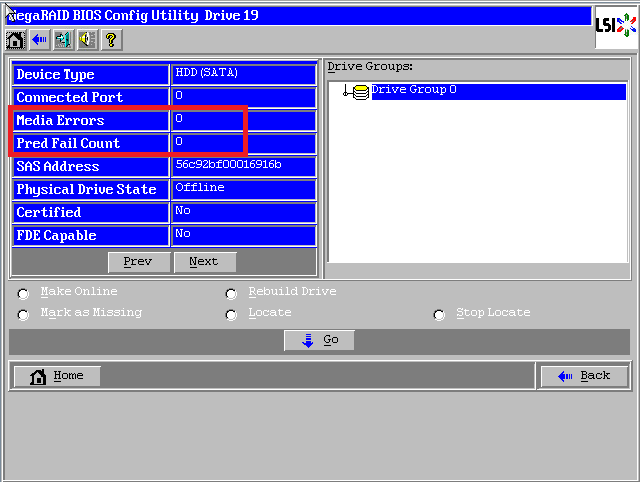

在屬性列表中找到”Media Error”和”Pred Fail Count”兩項（如果找不到請點擊【Next】翻頁），兩項都是零，說明硬盤無故障，可以放心使用！

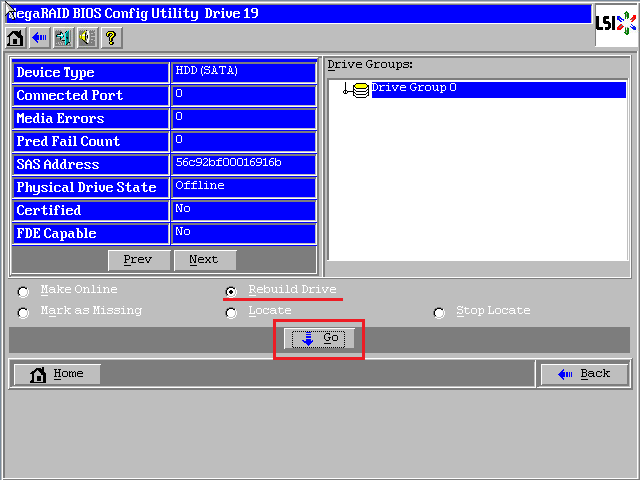

選擇【Rebuild Drive】，點擊【GO】執行

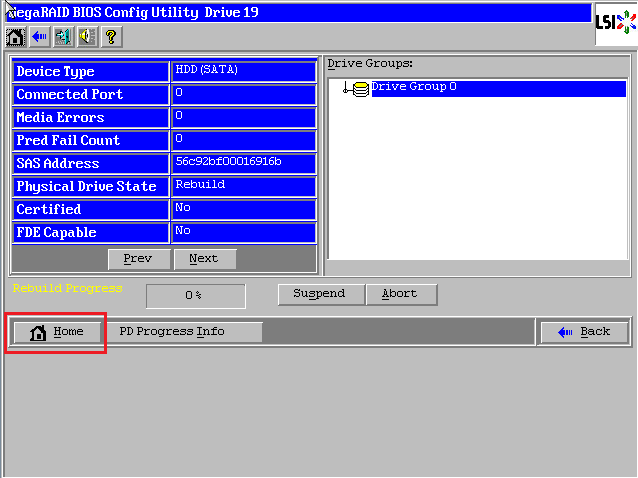

陣列開始同步，能看到百分比進度條，點擊【Home】返回首頁

報錯硬盤現在變成了褐色Rebuild狀態。如果您著急使用，請點擊【Exit】退出，然后【Ctrl-Alt-Delete】組合鍵重啟服務器，同步過程可以后臺進行。我們建議等同步完成再使用，繼續查看同步進度請點擊左下角【PD Progress Info】

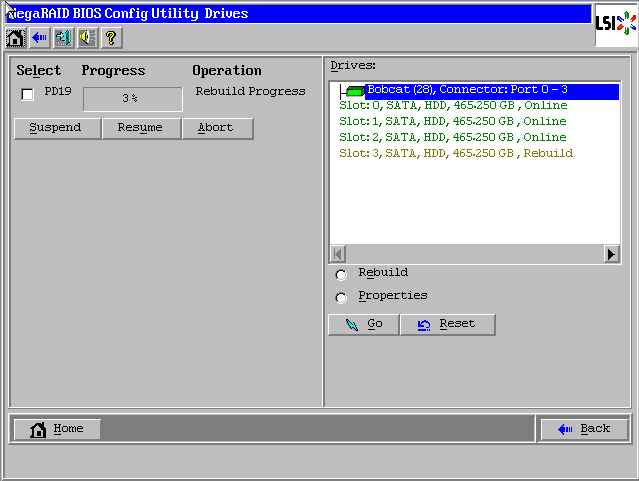

查看同步進度

一塊硬盤顯示紅色PD Missing

進入WebBIOS主頁，發現一塊硬盤顯示紅色PD Missing狀態，同時陣列降級變成了藍色Degraded狀態，此時數據還是可用的，點擊【Physical View】進入物理視圖。

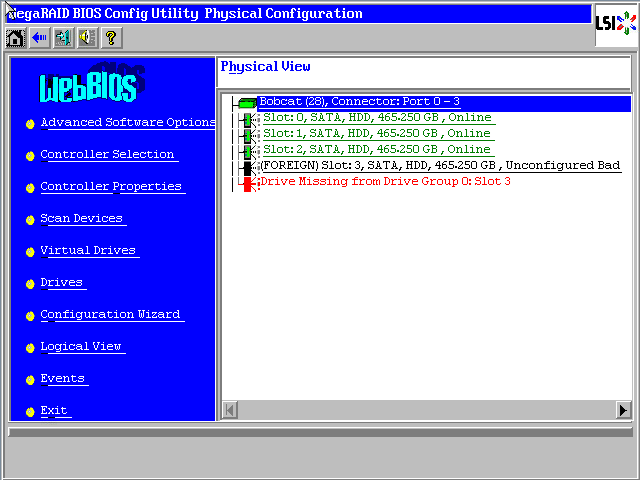

發現一塊黑色硬盤顯示Foreign Unconfigured Bad狀態，選中該硬盤進入屬性頁面

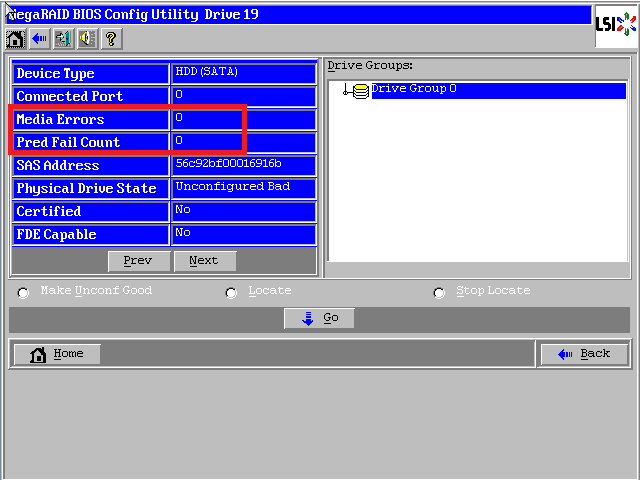

在屬性列表中找到”Media Error”和”Pred Fail Count”兩項（如果找不到請點擊【Next】翻頁），兩項都是零，說明硬盤無故障，可以放心使用！

至此，下面有兩種處理辦法，都可以解決此問題。（2.2.1和2.2.2任選其一）

方法1：Clear Foreign Configuration

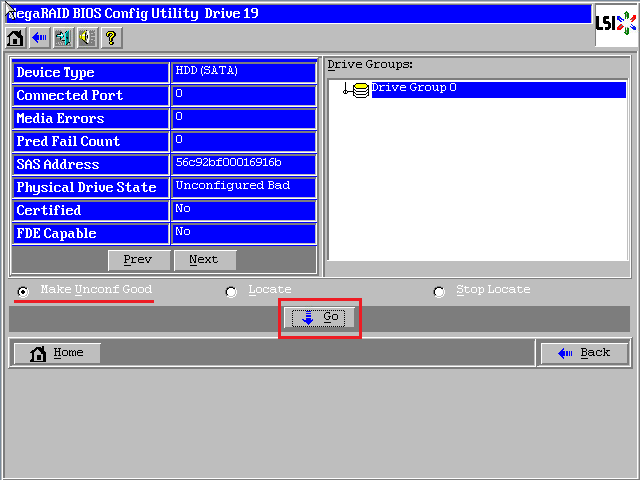

選擇【Make Unconf Good】，點擊【GO】執行

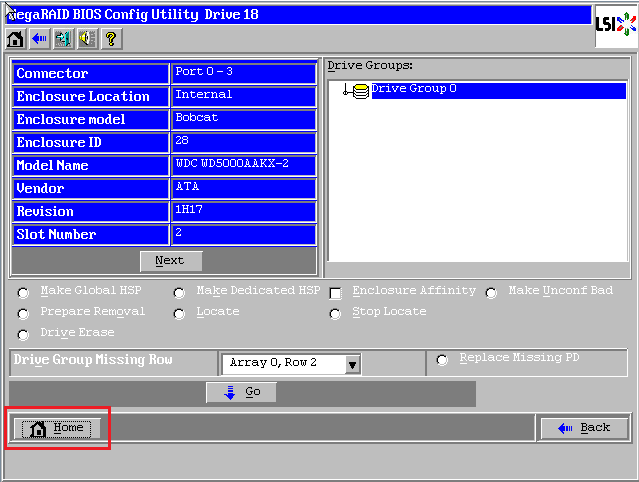

點擊【Home】返回首頁

出現一塊藍色硬盤顯示Foreign Unconfigured Good狀態，點擊【Scan Devices】

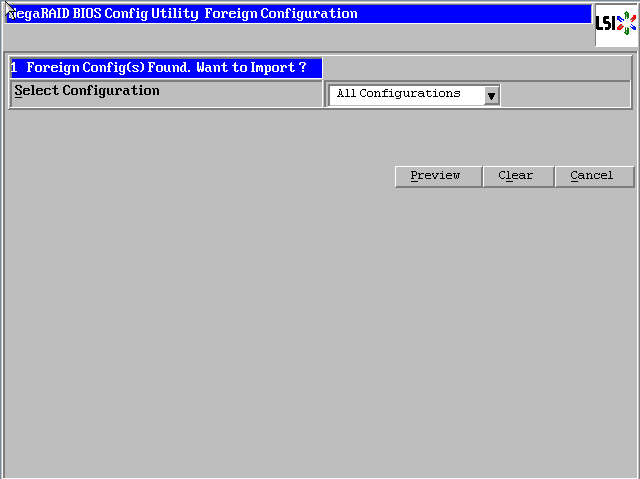

提示發現外來配置信息，選擇【Clear】清除

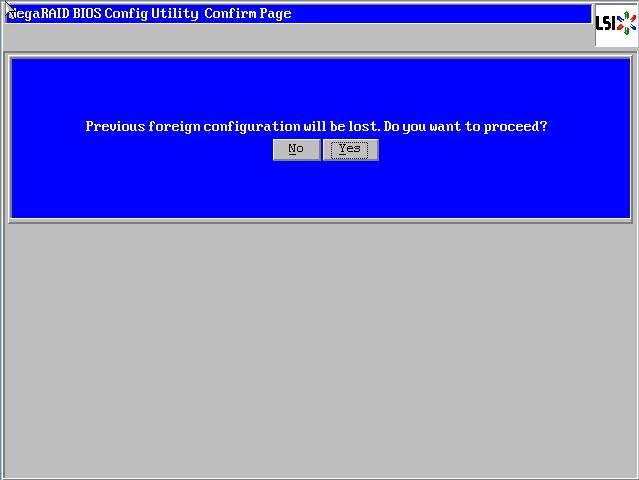

提示清除，選擇【Yes】

回到WebBIOS主頁，報錯硬盤現在變成了褐色Rebuild狀態。如果您著急使用，請點擊【Exit】退出，然后【Ctrl-Alt-Delete】 組合鍵重啟服務器，同步過程可以后臺進行。我們建議等同步完成再使用，查看同步進度請點擊左下角【PD Progress Info】

查看同步進度

方法2：Replace Missing PD

選擇【Make Unconf Good】，點擊【GO】執行

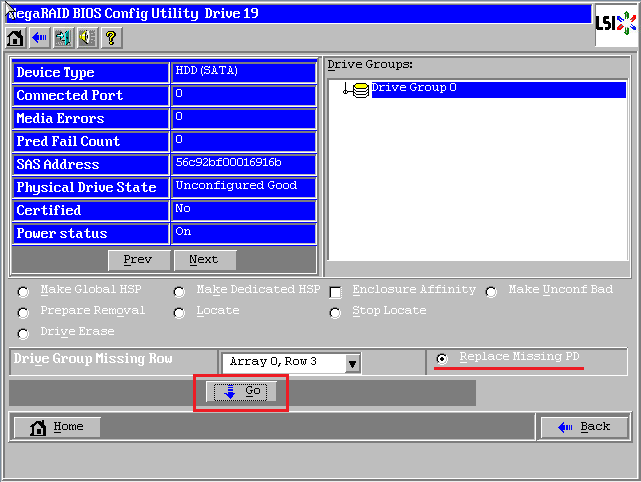

選擇【Replace Missing PD】，點擊【GO】執行

選擇【Rebuild Drive】，點擊【GO】執行

陣列開始同步，能看到百分比進度條，點擊【Home】返回首頁

報錯硬盤現在變成了褐色Rebuild狀態。如果您著急使用，請點擊【Exit】退出，然后【Ctrl-Alt-Delete】組合鍵重啟服務器，同步過程可以后臺進行。我們建議等同步完成再使用，繼續查看同步進度請點擊左下角【PD Progress Info】

查看同步進度

多塊硬盤顯示紅色PD Missing

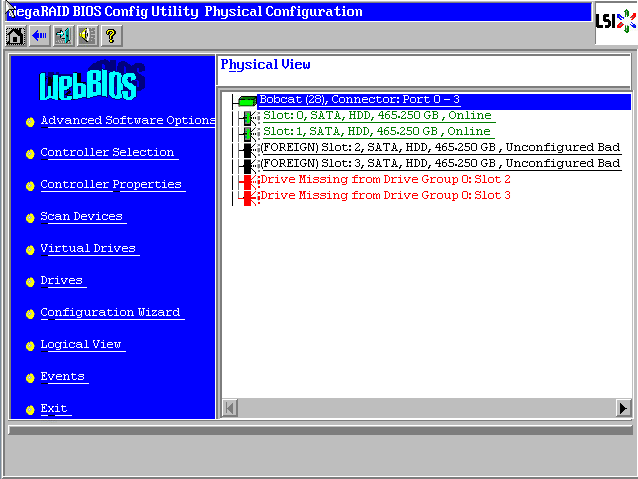

進入WebBIOS主頁，發現多塊硬盤顯示紅色PD Missing狀態，陣列已經掛掉變成了紅色Offline狀態，此時數據已經不可用，點擊【Physical View】進入物理視圖。

發現兩塊黑色硬盤顯示Foreign Unconfigured Bad狀態，選中一塊硬盤進入屬性頁面

在屬性列表中找到”Media Error”和”Pred Fail Count”兩項（如果找不到請點擊【Next】翻頁），兩項都是零，說明硬盤無故障，可以放心使用！

選擇【Make Unconf Good】，點擊【GO】執行

點擊【Home】返回首頁

已經有一塊硬盤變成藍色Foreign Unconfigured Good狀態，同理操作另外一塊

兩塊硬盤都變成了藍色Foreign Unconfigured Good狀態，點擊【Scan Devices】

提示發現外來配置信息，選擇【Preview】預覽

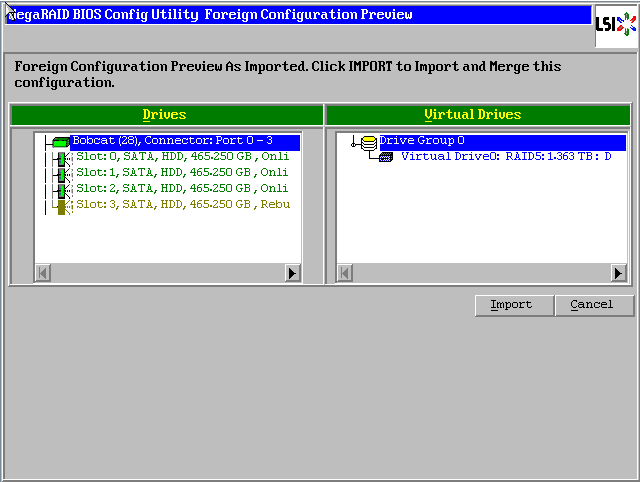

可以看到故障發生前的陣列狀態，除了第四塊硬盤，其余都是綠色Online正常狀態，陣列也恢復為藍色Degraded（降級狀態，此時數據已經恢復可用），點擊【Import】導入配置。

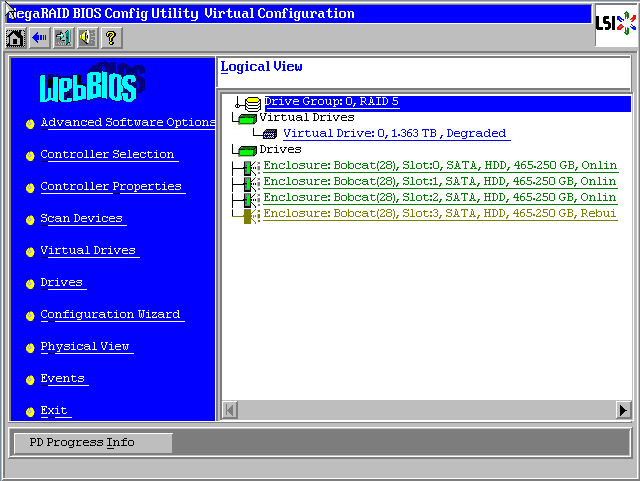

回到WebBIOS主頁，陣列不再是紅色Offline損壞狀態，第四塊硬盤褐色Rebuild狀態表示正在恢復陣列至正常狀態。請點擊【Exit】退 出，然后【Ctrl-Alt-Delete】組合鍵重啟服務器，順利的話系統可以正常啟動！修復過程可以后臺進行。您也可以等待修復完成后在使用，查看同 步進度請點擊左下角【PD Progress Info】

查看同步進度

windows系統下管理軟件使用

以lsi 8708 raid卡為例介紹windows下監控軟件的使用

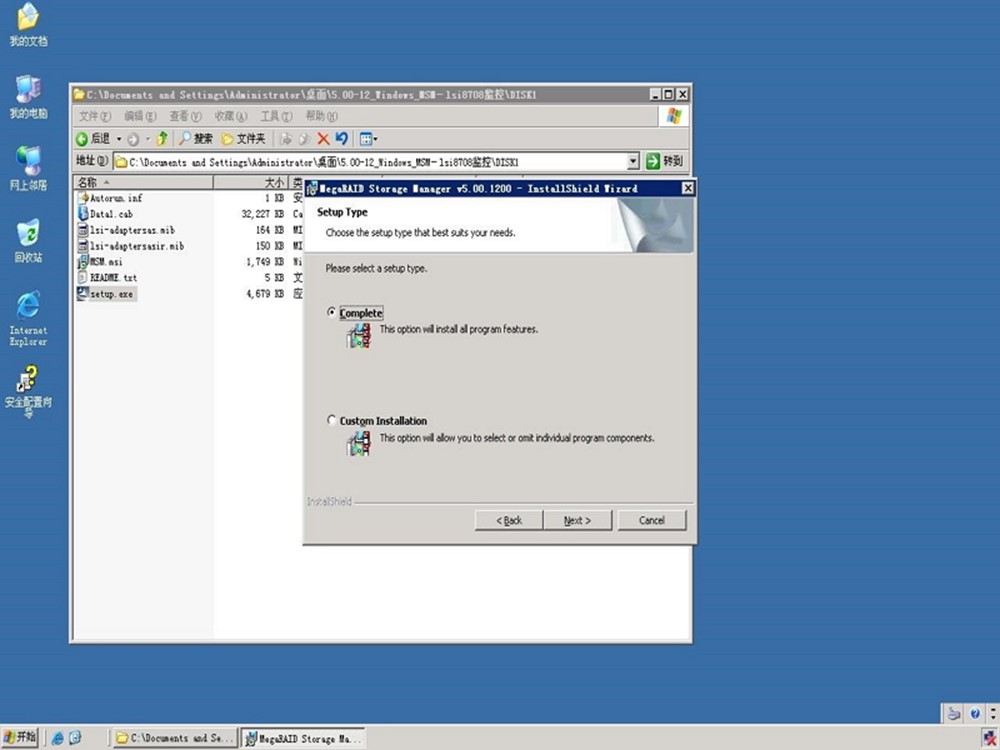

1、 監控軟件的安裝，默認選擇complete安裝（安裝介質下載路徑）

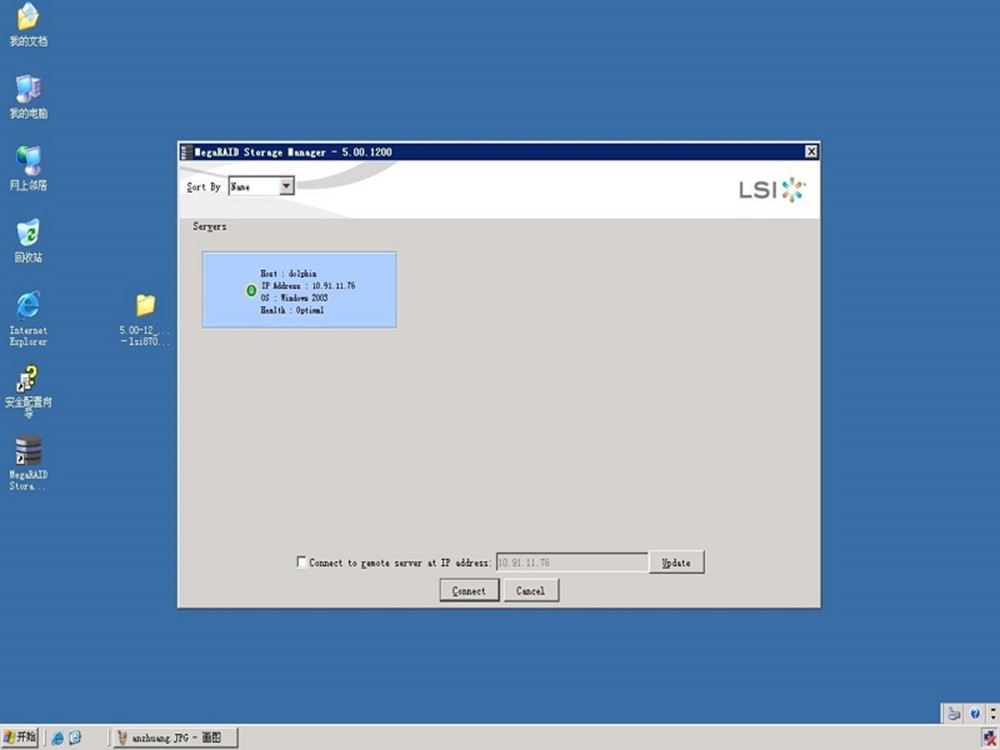

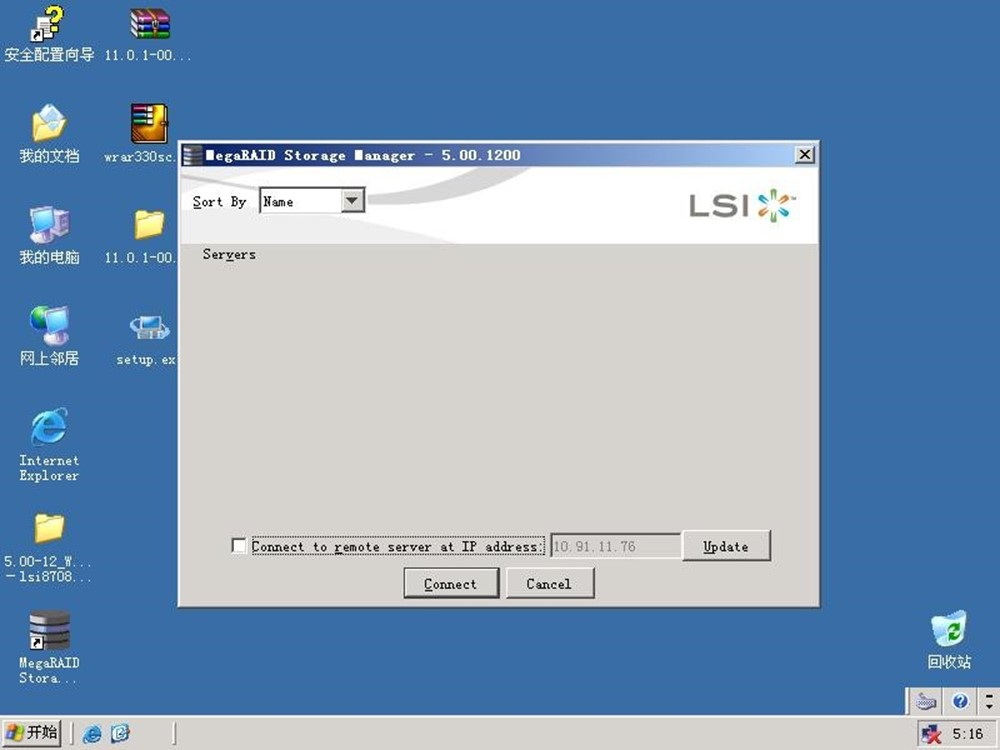

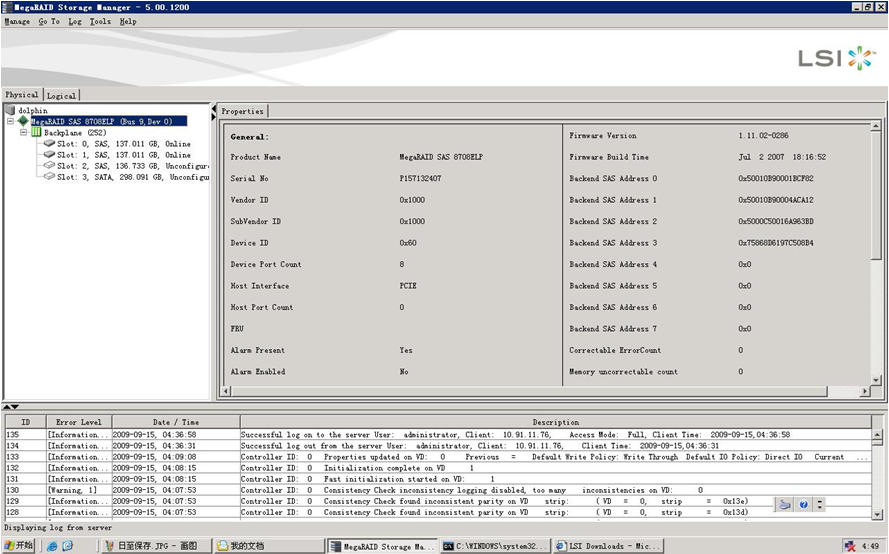

2、 軟件運行界面，雙擊運行raid卡型號即可 （選擇下面的connect to romote可遠程連接局域網內另一臺機器進行遠程操作（在服務器上完全安裝，本機上只安裝客戶端即可（custom installion安裝方式），也可完全安裝））

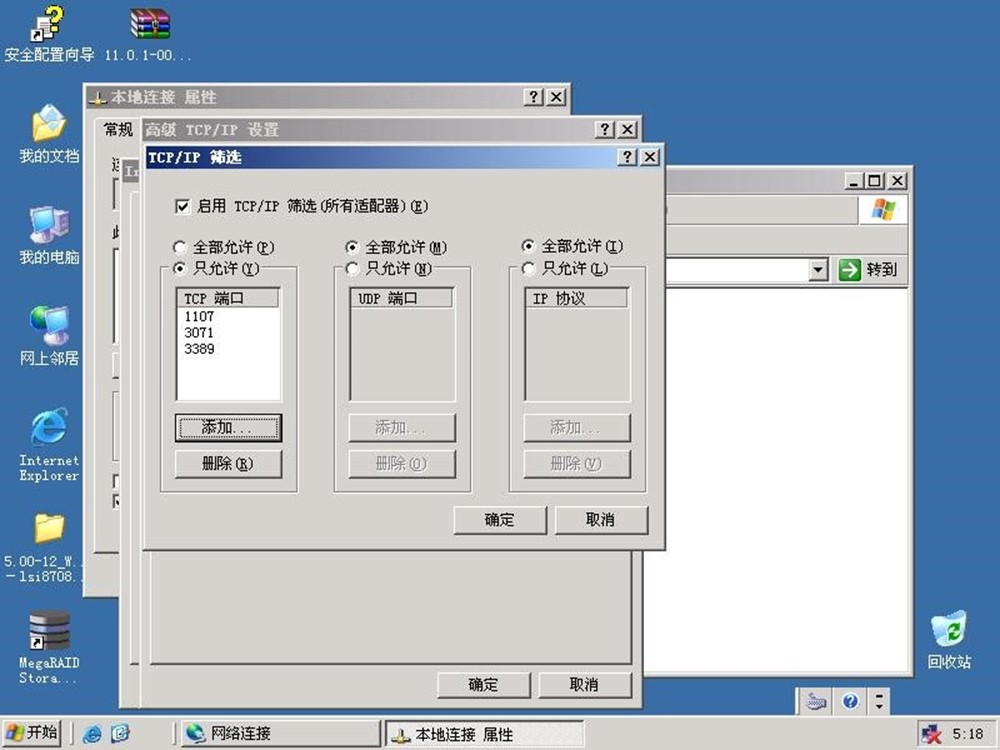

3、 此軟件的使用需要兩個tcp 端口 3071，否則監控軟件無法使用（下圖中3389是遠程桌面需要的端口）

如果相應端口未開，啟動軟件界面如下，找不到控制器

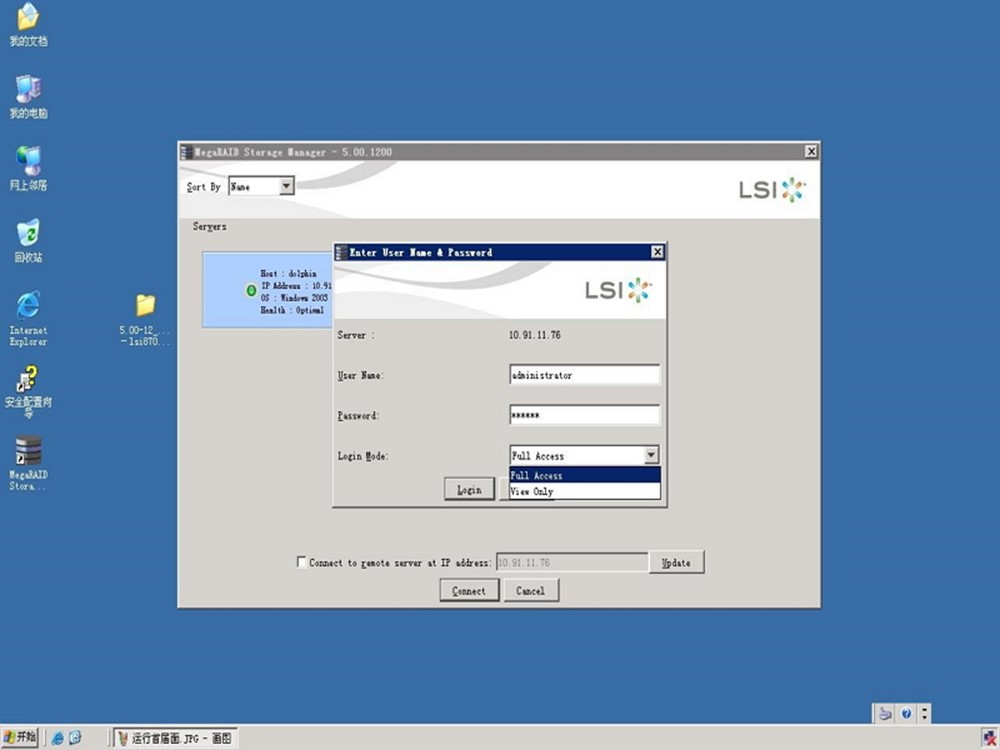

4、 軟件登錄界面，登錄用戶名和密碼為服務器本機用戶名和密碼，兩種登錄模式：完全控制和只讀模式

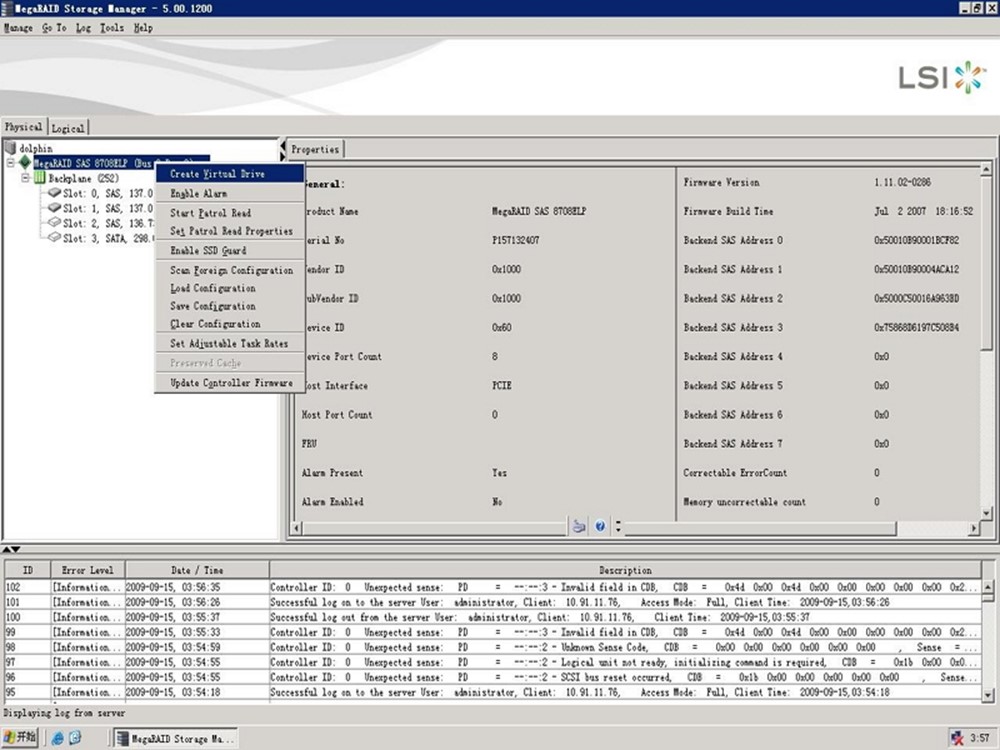

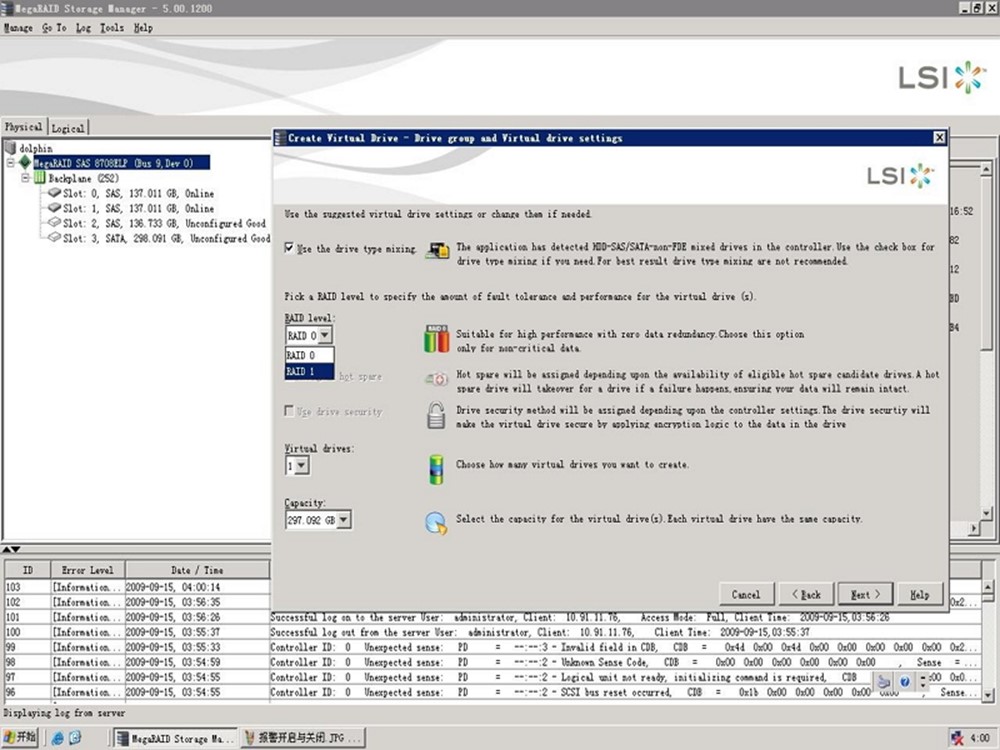

5、 創建陣列與熱備，創建陣列時在raid卡型號上右鍵單擊選擇create virtual drive

上圖中use the drive type mixing表示使用所有可用磁盤，如果未選擇，可根據需要人為設置

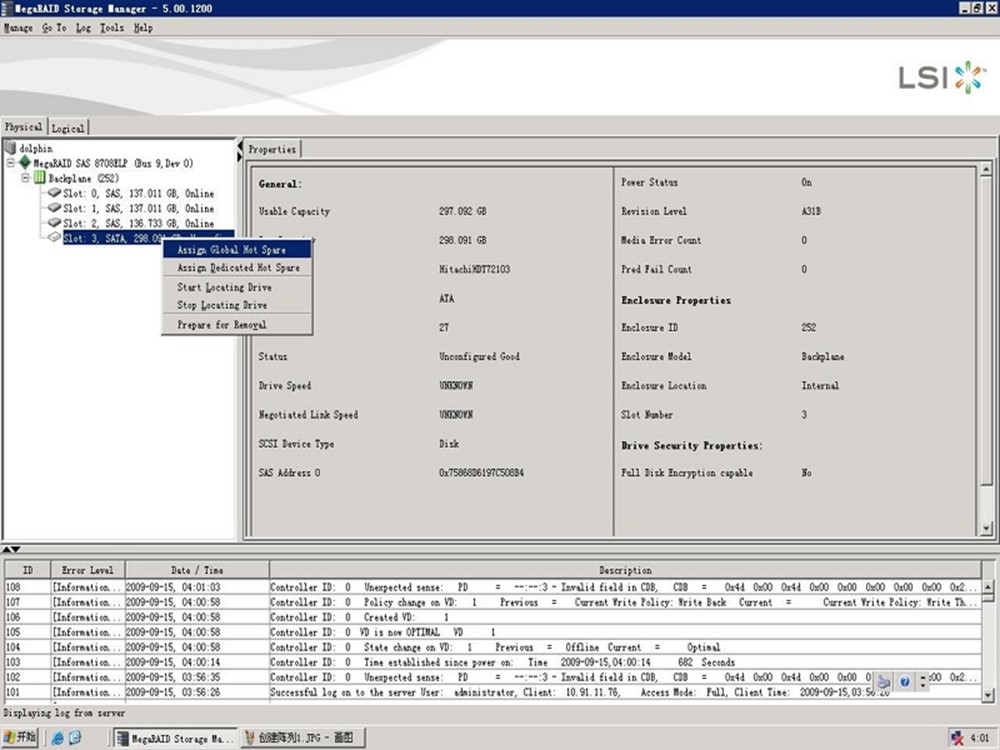

創建熱備，在未使用的物理磁盤上右鍵單擊選擇assign global hot spare：

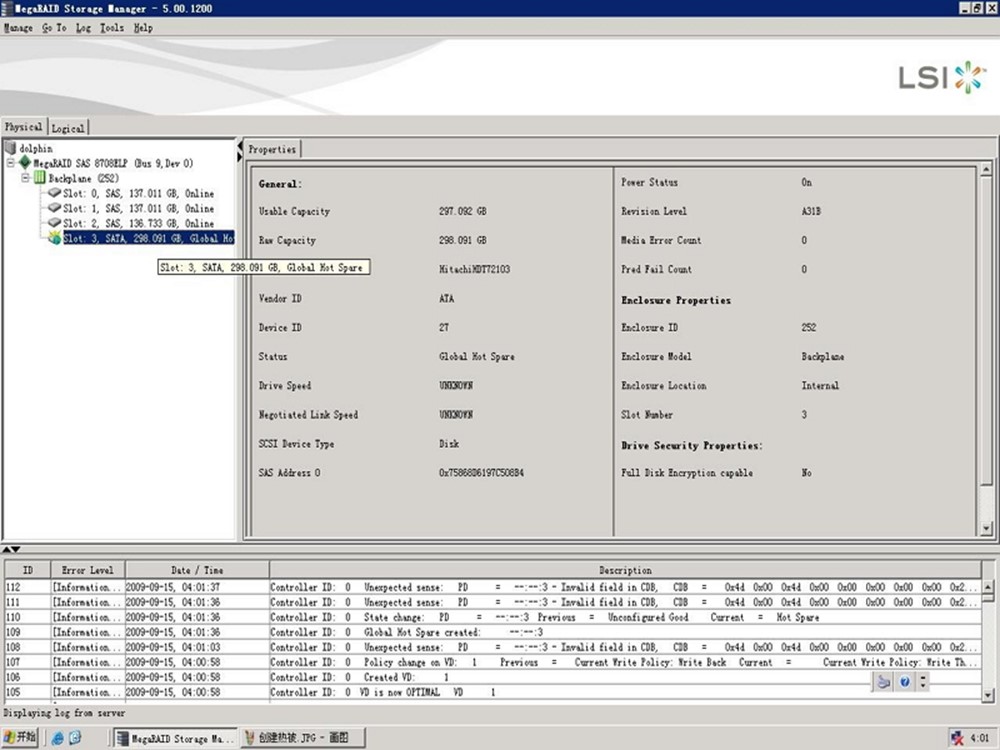

熱備硬盤顯示的狀態：

6、 陣列刪除，在邏輯陣列上右鍵單擊 選擇 delete virtual drive 即可

7、 陣列初始化，選擇需要初始化的陣列，選擇相應的選項 start initialition

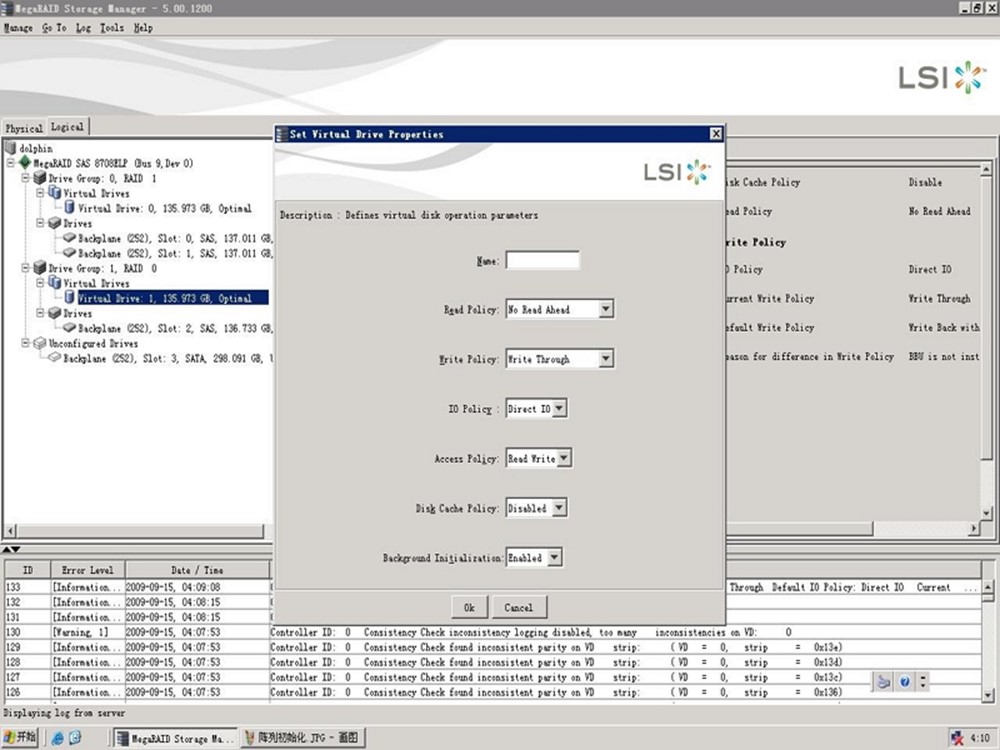

8、 陣列讀寫策略屬性更改，選擇需要更改的邏輯陣列（不要選擇錯誤，否則出現不了相應選項），選擇菜單欄 Go To－virtual drive－set virtual drive properties 即可出現如下畫面進行更改

9、 陣列在線擴展，選中要擴展的邏輯陣列，GO To－virtual drive－expand virtual disk capacity即可

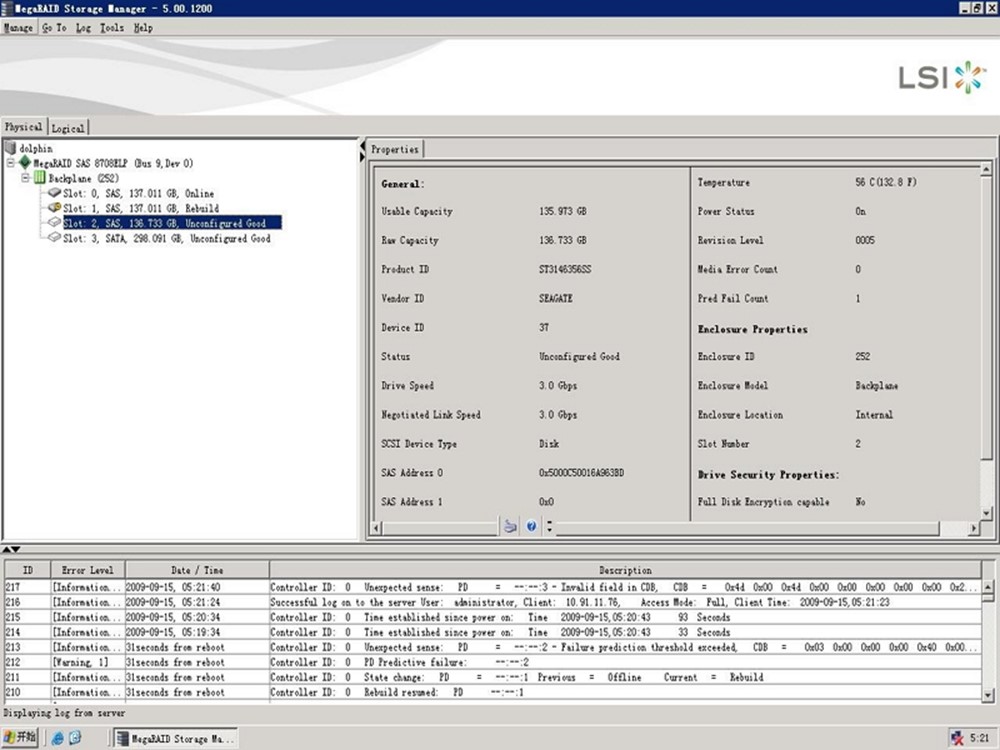

10、 硬盤預期錯誤，點擊相應物理磁盤，在右側屬性欄即可查看media error count和pred fail count錯誤

硬盤顯示狀態（黃色）

11、 硬盤掉線顯示狀態

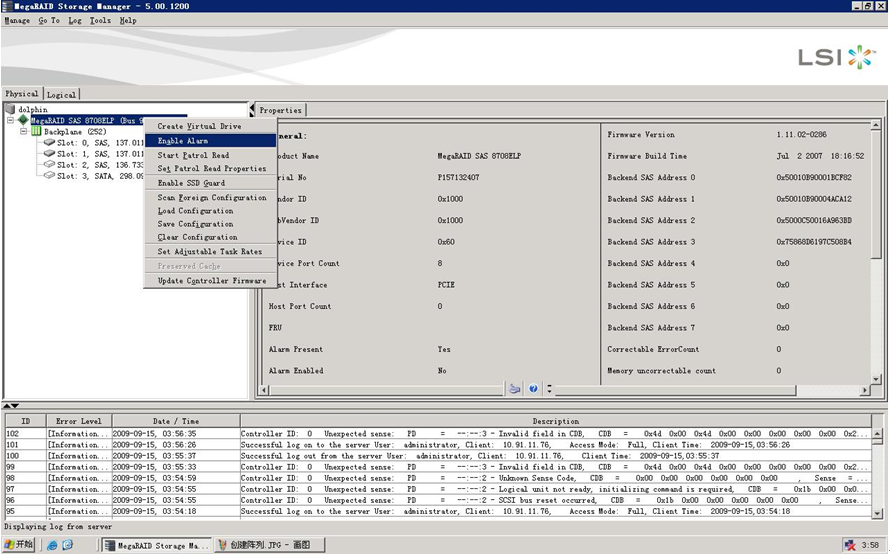

12、 raid卡報警開啟與關閉，右鍵單擊raid卡型號，選擇disable alarm或是enable alarm

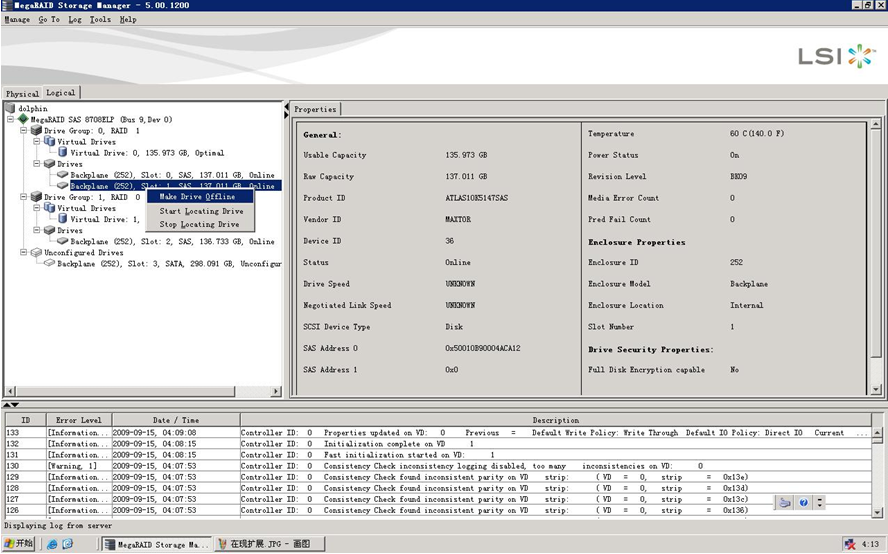

13、 硬盤強制上下線，選擇物理磁盤右鍵單擊選擇即可

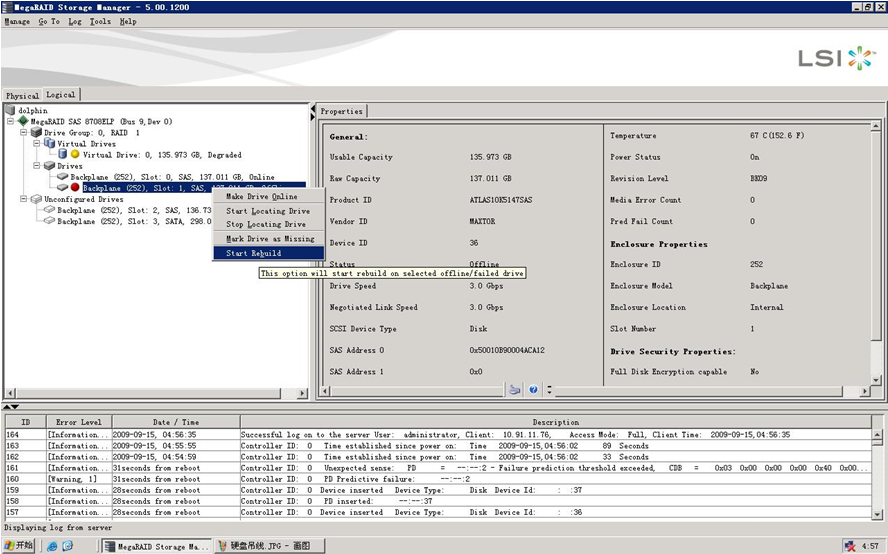

14、 硬盤rebuild，右鍵單擊掉線硬盤 選擇start rebuild

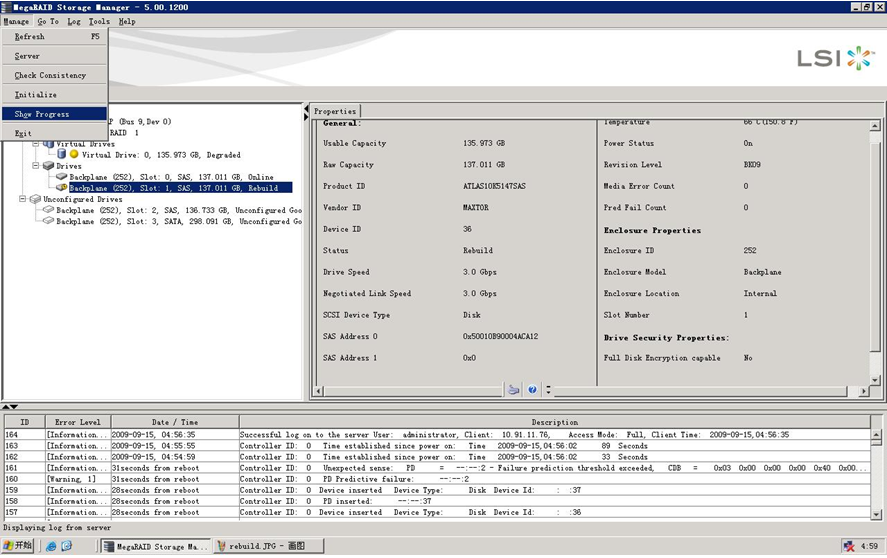

Rebuild進度查詢，manage －show program

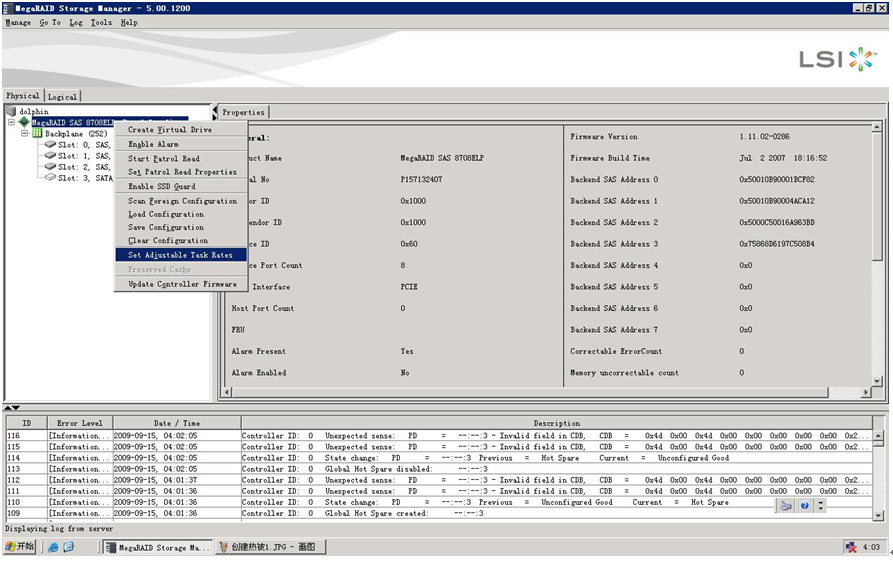

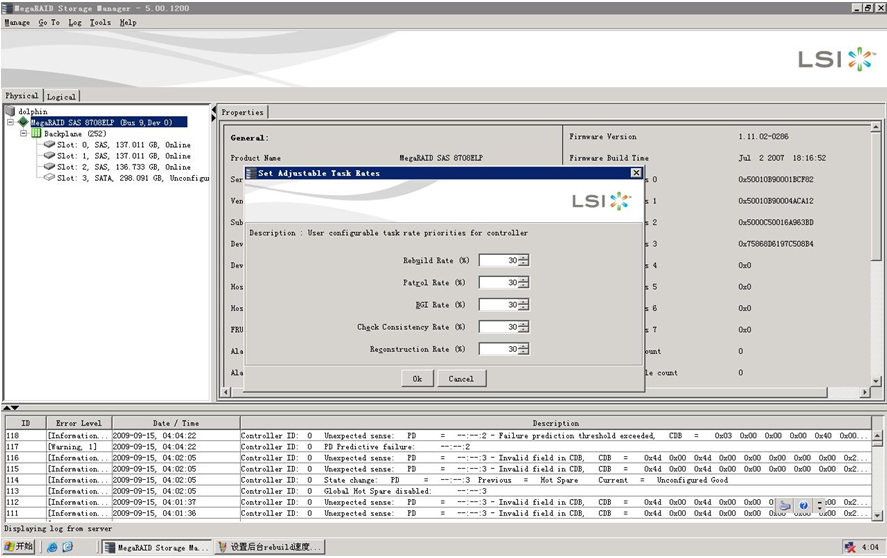

15、 設置后臺rebuild速度，右鍵單擊raid卡型號，選擇 set adjustable task rates，可進行選擇更改

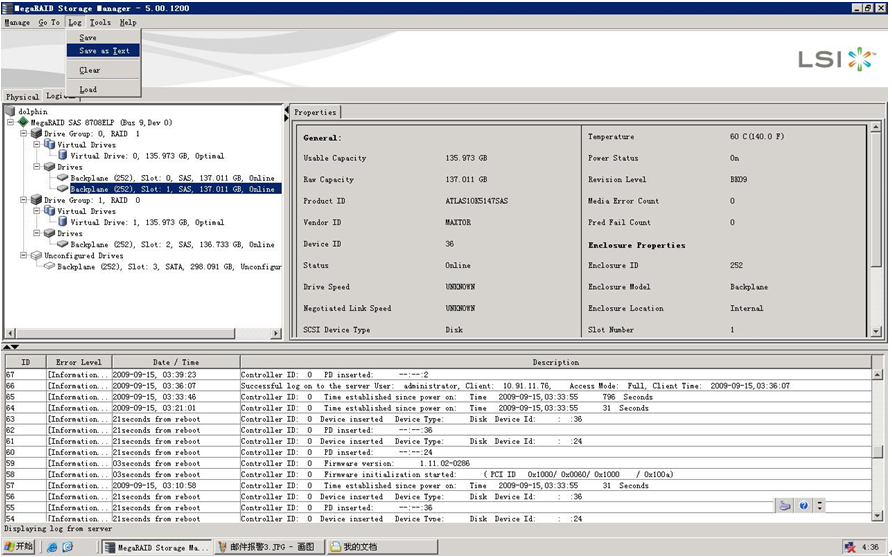

16、 日志保存

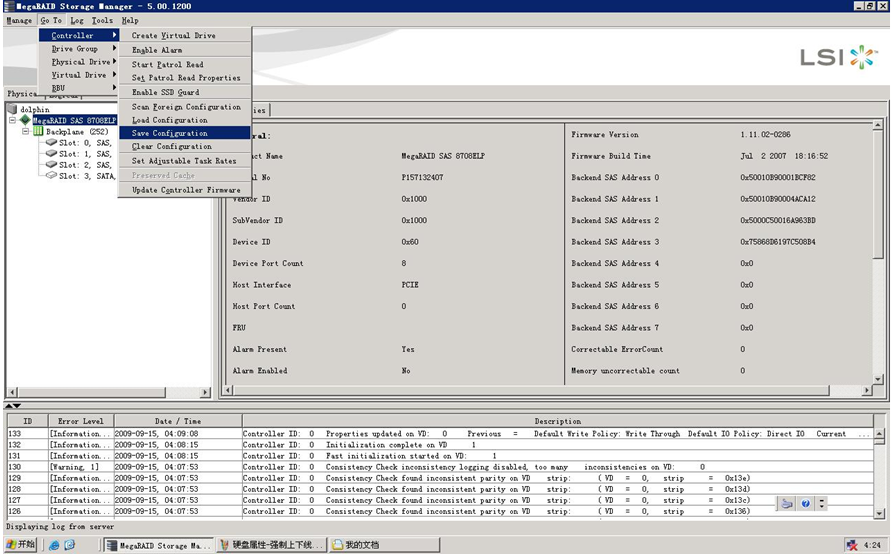

17、 保存或?qū)雛aid配置信息

18、 raid 卡 FW查看與刷新,FW刷新后需要重啟服務器才能生效

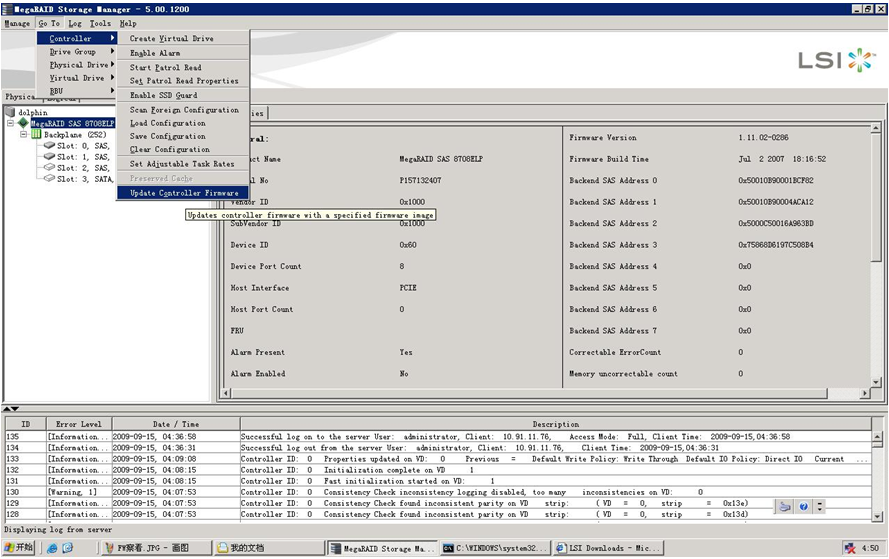

選中raid卡，Goto－controller－update controller firmware

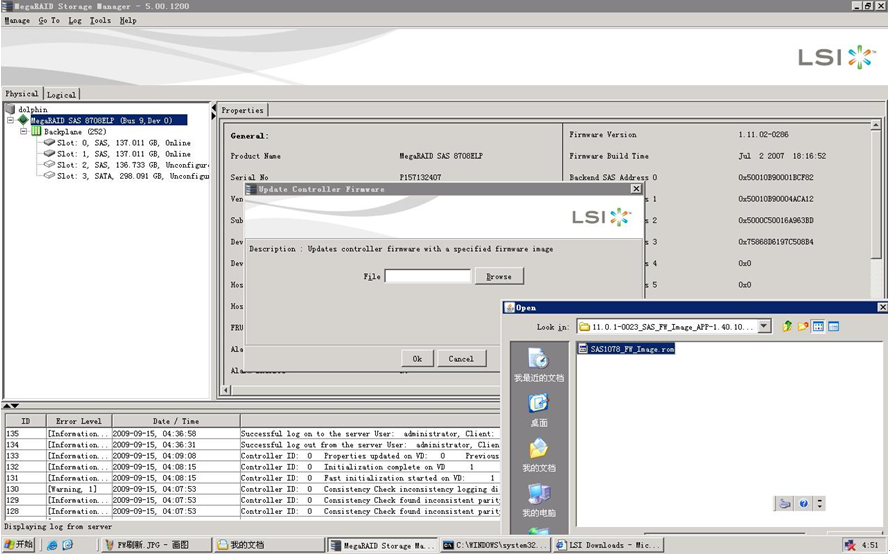

選中本機硬盤上的刷新文件即可進行刷新

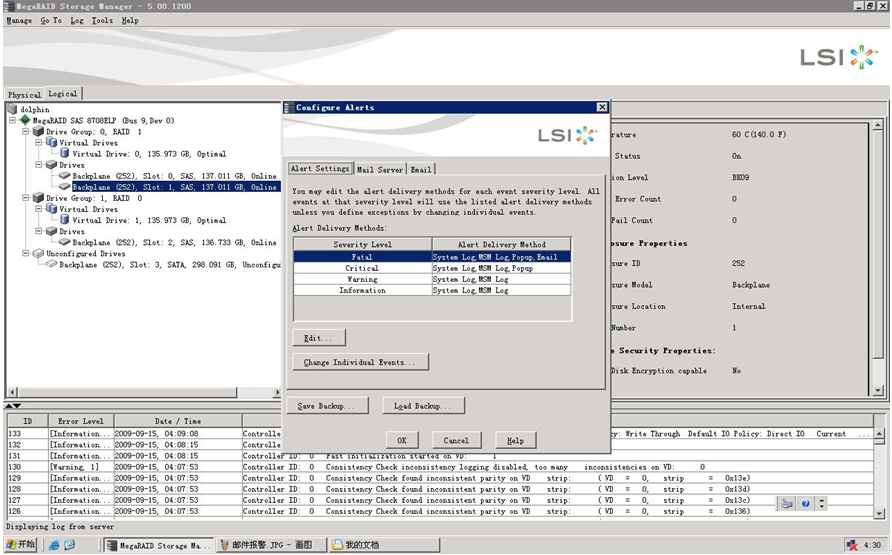

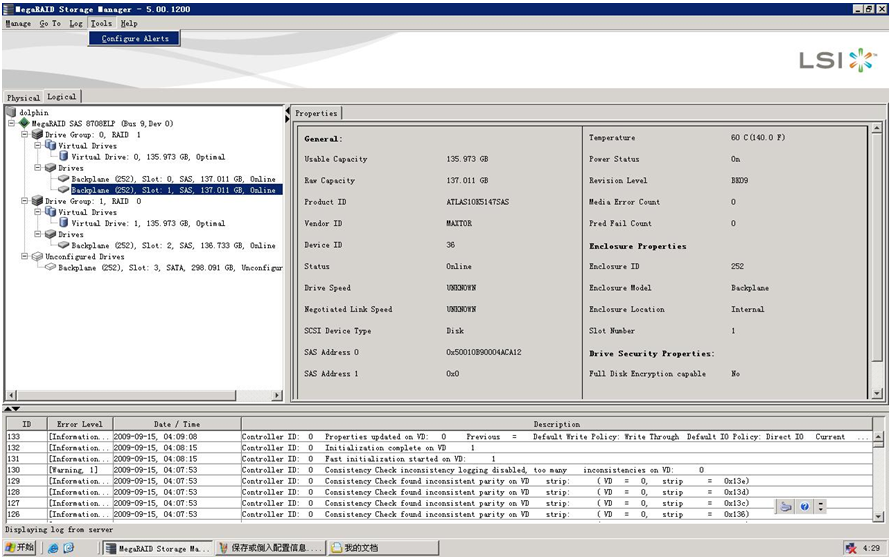

19、郵件報警設置，選擇菜單欄 tools －configure alerts （此功能需要開啟端口49152，否則無法使用）

Alart settings 進行raid報警級別設置

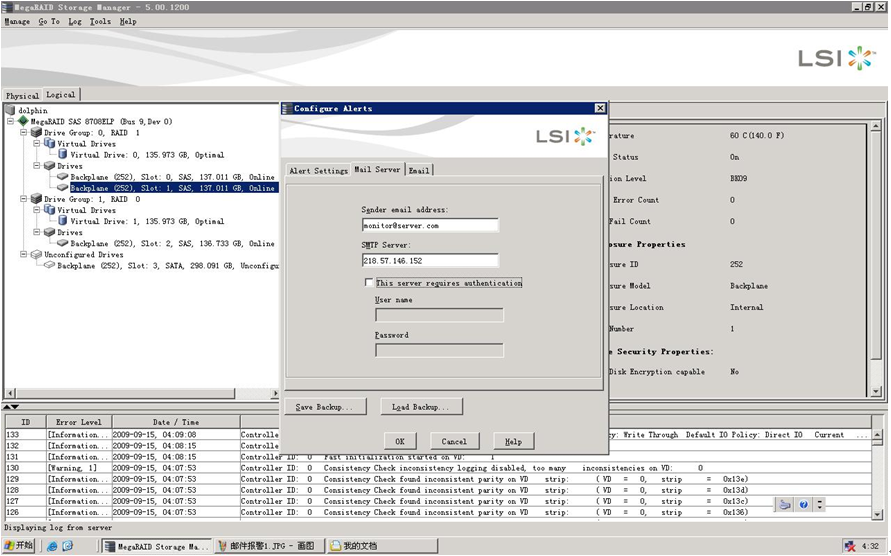

Mail server 進行郵件服務器設置，sender email address ：分發服務器郵箱設置（可任意設置即可），SMTP server： 郵件服務器地址，其他的不用選擇

Email ：接收服務器設置，輸入接收郵箱地址，選擇add加入即可，可用test進行測試

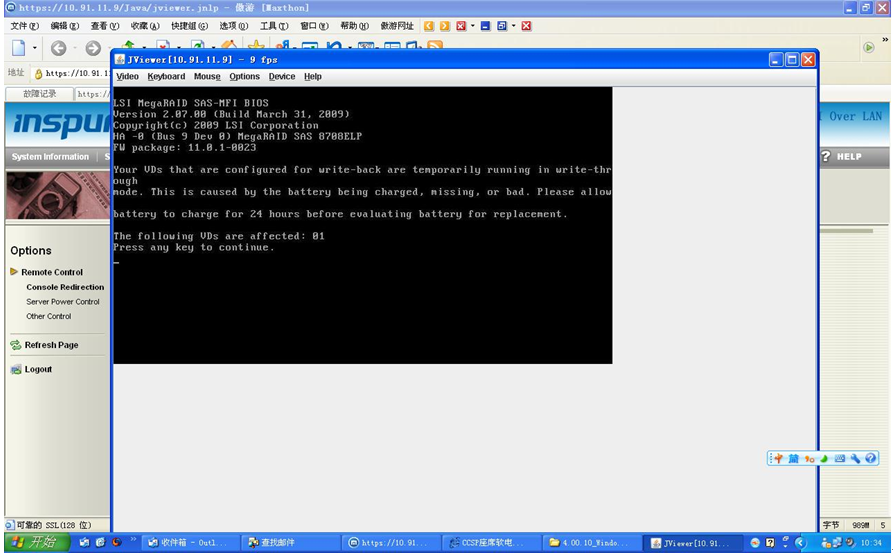

注：開機自檢的報錯

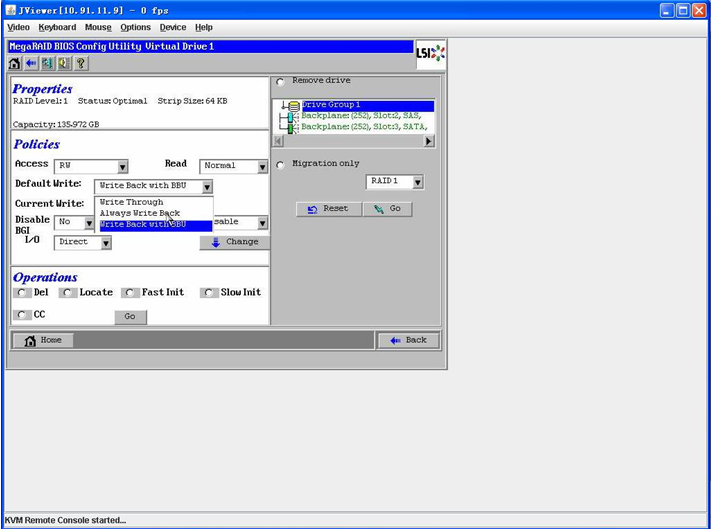

出現此問題的原因如下： 1、 創建陣列時，寫模式選擇了，write back with BBU

2、 有些lsi raid卡，在創建陣列時會多出一個選項，wrthru fou BAD BBU，如果選擇了此項，默認模式就是write back with BBU，且無法更改，大多raid卡無此選項

RAID卡在線擴容

此項功能只有RAID卡本身支持才可以，RAID卡不支持是沒有這個選項的。在線擴容之前，建議先備份下數據，
以防萬一，如果不備份數據，造成數據丟失概不負責。另外擴容時間比較長，建議耐心等待。

web bios下實現在線擴容

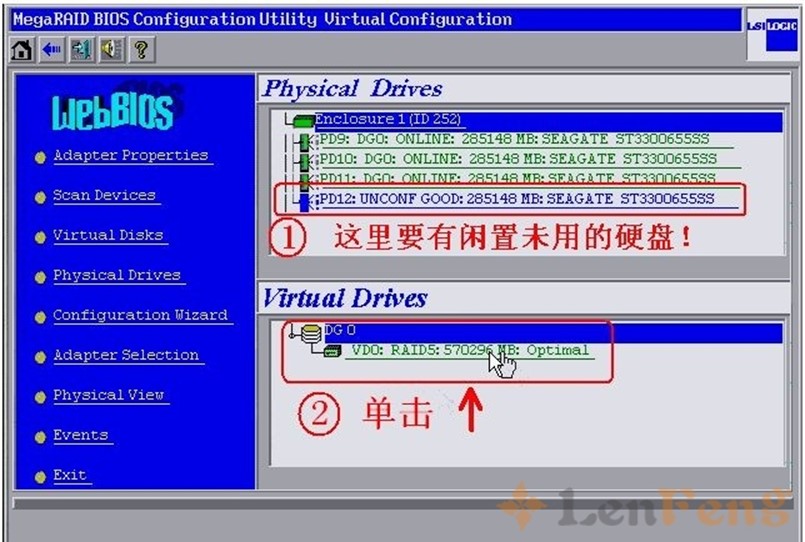

1、單擊要擴容的RAID組

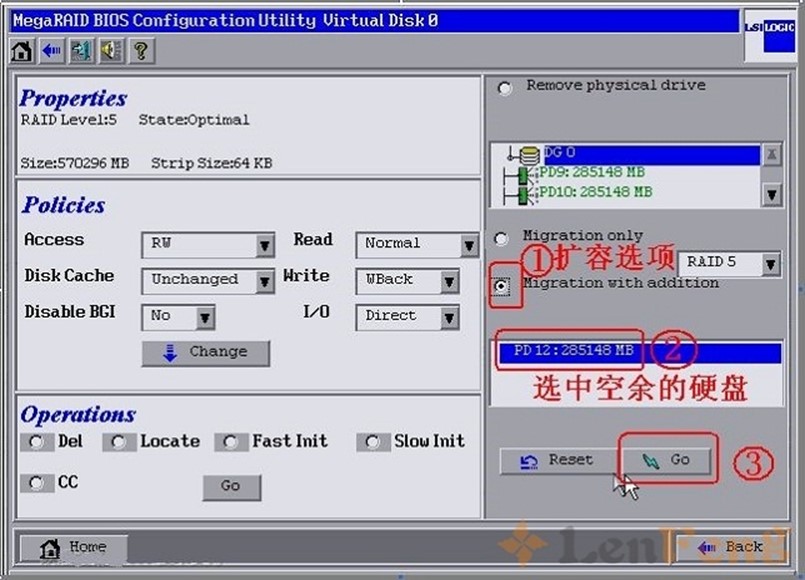

2、 步驟1：選中”Migration with addition”；

步驟2：選中空余未設置的硬盤；

步驟3：點擊”Go”

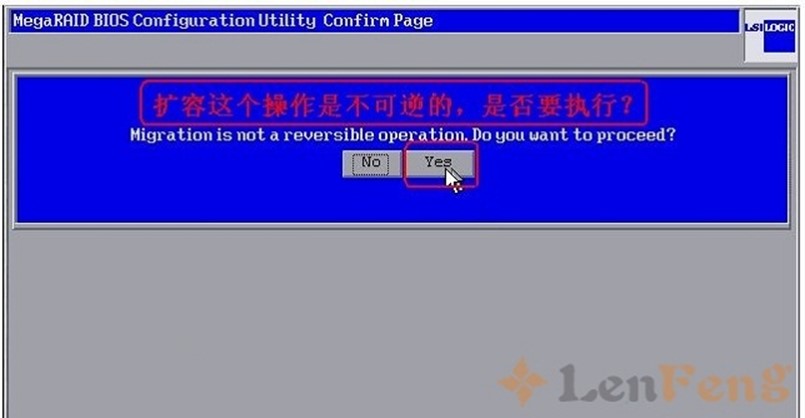

3、提示擴容操作是不可逆的，我們點擊”Yes”繼續；

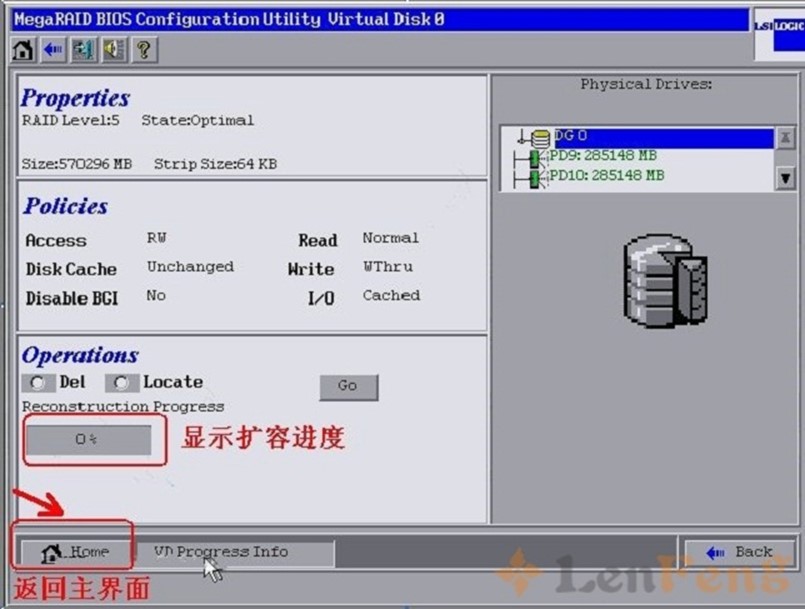

4、顯示擴容進度，此時仍可做基本操作，此時的服務器盡量不要運行壓力較大的業務。

點擊”Home”鍵返回主界面；

5、顯示當前的RAID正在重構中。

管理軟件下實現在線擴容

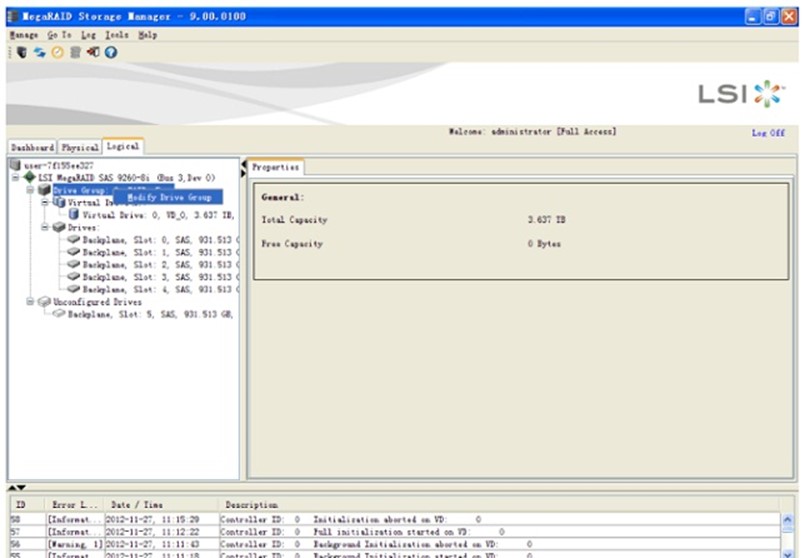

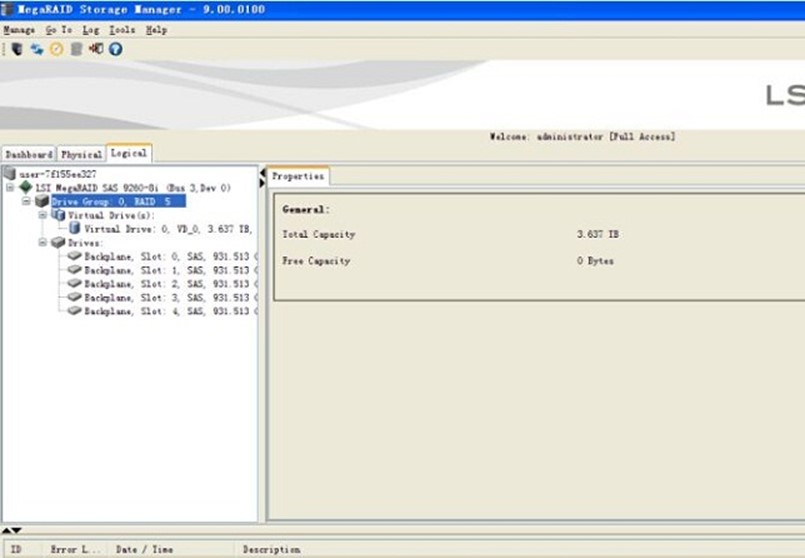

1.點擊Drive Group:0:RAID5 右鍵選擇Modify Drive Group 進行修改

2.在這里我們是以RAID5為例，所以下圖中選擇RAID5，下一步

3.提示從RAID5遷移到RAID5至少需要一塊硬盤，當前環境下只有一塊硬盤未配置
所以列表中只出現1塊硬盤，勾選這塊硬盤，然后下一步

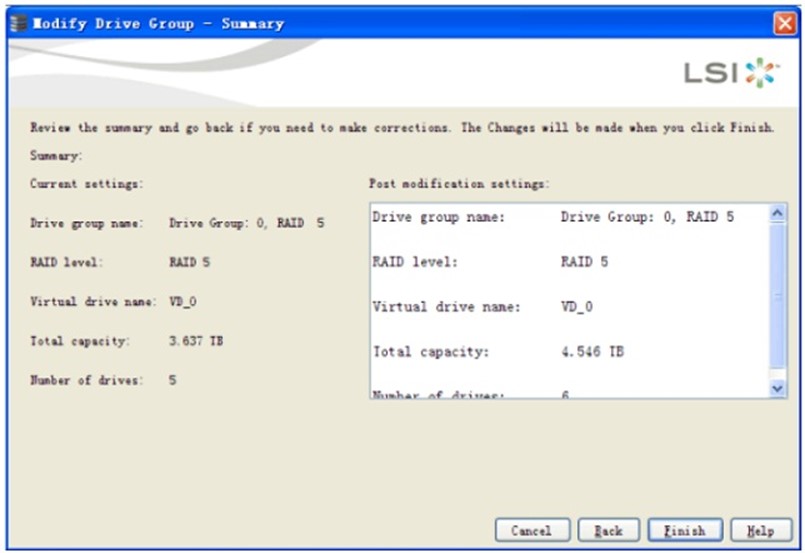

4.下圖中RAID級別還是RAID5沒有變化，RAID成員盤個數多了1個，核對無誤后，點擊完成，會彈出對話框，提示這個操作不可逆，點擊確定，RAID5擴容就完成了

5.回到logical drive界面，unconfigured drive已經不見了

等待重建到100%完成，重啟服務器，可以看到多出的磁盤分區（操作有一定風險性，建議擴容之前一定要備份數據）
