1 HFS文件系統概念

分層文件系統（Hierarchical File System，HFS）是一種由蘋果電腦開發，并使用在Mac OS上的文件系統。最初被設計用于軟盤和硬盤，同時也可以在在只讀媒體如CD-ROM上見到。

2 HFS文件系統開發過程

HFS 首次出現在1985年9月17日，作為Macintosh電腦上新的文件系統。它取代只用于早期Mac型號所使用的平面文件系統Macintosh File System（MFS）。因?yàn)镸acintosh電腦所產生的數據，比其它通常的文件系統，如DOS使用的FAT或原始Unix文件系統所允許存儲的數據 更多。蘋果電腦開發了一種新式更適用的文件系統，而不是采用現有的規格。例如，HFS允許文件名最多有31個字符的長度，支持metadata和雙分支 （每個文件的數據和資源支分開存儲）文件。

盡管HFS象其它大多數文件系統一樣被視為專有的格式，因?yàn)橹挥兴鼮榇蠖鄶?shù)最新的操作系統提供了很好的通用解決方法以存取HFS格式磁盤。

在1998年，蘋果電腦發布了HFS Plus，其改善了HFS對磁盤空間的地址定位效率低下，并加入了其它的改進。當前版本的Mac OS仍舊支持HFS，但從Mac OS X開始HFS卷不能作為啟動用。

3 構成方式

分層文件系統把一個卷分為許多512字節的“邏輯塊”。這些邏輯塊被編組為“分配塊”，這些分配塊可以根據卷的尺寸包含一個或多個邏輯塊。HFS對地址分配塊使用16位數值，分配塊的最高限制數量是65536。

組成一個HFS卷需要下面的五個結構：

1.卷的邏輯塊0和1是啟動塊，它包含了系統啟動信息。例如，啟動時載入的系統名稱和殼（通常是Finder）文件。

2.邏輯塊2包含主目錄塊（Master Directory Block，簡稱MDB）。

3.邏輯塊3是卷位圖（Volume Bitmap）的啟動塊，它追蹤分配塊使用狀態。

4.總目錄文件（Catalog File）是一個包含所有文件的記錄和儲存在卷中目錄的B*-tree。

5.擴展溢出文件（Extent Overflow File）是當最初總目錄文件中三個擴展占用后，另外一個包含額外擴展記錄的分配塊對應信息的B*-tree。

4 HFS和HFS+文件系統異同比較

HFS+文件系統是HFS 文件系統的更新版本，它改進了HFS 文件系統的結構和對數據管

理中存在的不足。HFS+文件系統的主要特點體現在以下幾個方面：

(1)采用32bit 記錄分配塊數量

HFS 和HFS+文件系統對磁盤卷采用分塊進行分配，將一個卷分成等大的分配塊。HFS

文件系統采用16bit 來記錄分配塊的數量，最多只能描述216個分配塊。而對于HFS+文件系

統，采用32bit 來記錄分配塊的數量，最多能描述232 個分配塊。對于Mac 系統上的非空數

據，都必須占用整數個分配塊，也就是說，即使一個數據只有一個字節，也要占用一個分配

塊。而HFS+文件系統增大了每個卷分配塊的數量，可以使分配塊的單位空間更小，從而達

到減少存儲空間浪費的目的。

(2)目錄樹節點大小增加到4KB

HFS 文件系統的目錄樹節點大小為512 字節，由于HFS+文件系統目錄樹索引節點需要

存儲附加指針和節點描述符兩個關鍵值，HFS+文件系統的目錄樹節點大小增加到4KB。

(3)單一文件大小得到提升

HFS 文件系統的單一文件大小上限為231bit，而HFS+文件系統的單一文件大小最大可

達到263bit。

(4)支持長文件名

HFS 文件系統對文件名最長支持到31 個字符，而HFS+文件系統對文件名采用Unicode

編碼，最長達到255 個字符。

5 HFS文件系統恢復案例詳解

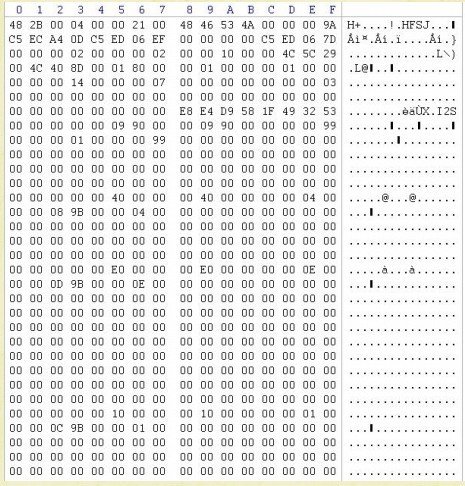

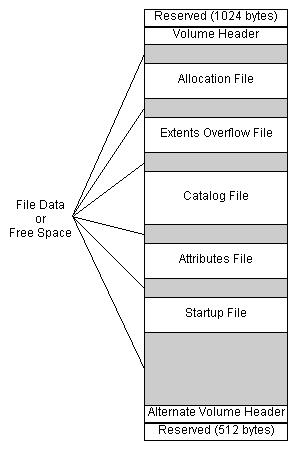

在HFS+文件系統里,卷頭位于卷的2號扇區,并在卷尾倒數第二個扇區有個備份，下圖是一個完整的卷頭的圖:

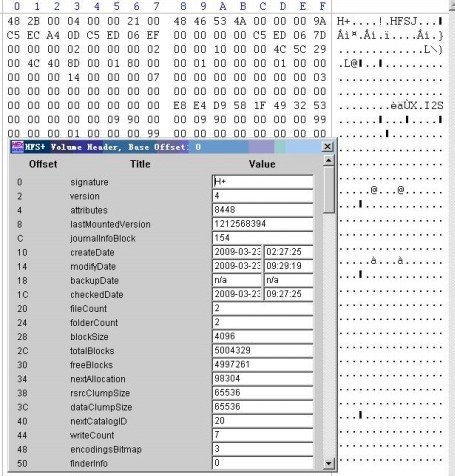

各字節含義：

0x00~0x01：2個字節，簽名標志0x482B(H+)；

0x02~0x03：2個字節，版本；

0x04~0x07：4個字節，屬性；

0x08~0x0B：4個字節，最后裝載版本；

0x0C~0x0F：4個字節，日志信息塊；

0x10~0x13：4個字節，建立時間；

0x14~0x17：4個字節，修改時間；

0x18~0x1B：4個字節，備份時間；

0x00~0x23：4個字節，文件數；

0x24~0x27：4個字節，文件夾數；

0x28~0x2B：4個字節，分配塊大小字節數，默認為4096；

0x2C~0x2F：4個字節，總塊數；

0x30~0x33：4個字節，空閑塊數；

0x34~0x37：4個字節，下一個分配塊號；

0x38~0x3B：4個字節，資源交叉組大小；

0x3C~0x3F：4個字節，數據交叉組大?。?/div>
