一、希捷 F3系列短接法概要

在對希捷硬盤數據恢復進行的過程中，有可能需要對硬盤進行短接。所謂短接，就是將硬盤電路板上的某兩個觸點進行短路，這樣會使硬盤進入某些狀態或者跳過某種錯誤，使得我們的硬盤數據恢復工作可以繼續。

二、Flash ROM短接法

Flash ROM短接法是通過短接硬盤電路板上的Flash ROM芯片，使得Boot Loader程序無法加載ROM到內存運行，這樣電路板就會進入Boot Code模式，并顯示出Boot Code模式的命令終端。
Boot Code模式的命令終端可以做什么？
Boot Code模式的命令終端主要用來讀ROM和刷寫ROM芯片。

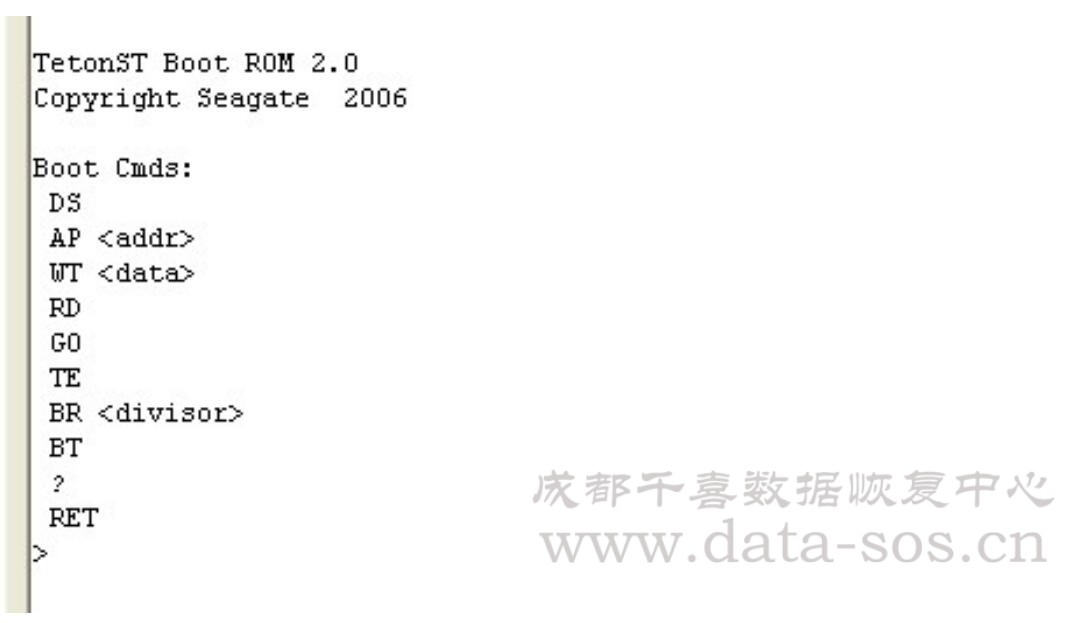

Boot Code模式的命令終端如圖所示：

這種模式下僅有電路板在工作，可以執行幾個簡單命令。要使用MRT的 BOOT模式工具就需要先讓硬盤進入這種模式。MRT 的BOOT模式工具提供了讀寫ROM和內存轉儲的功能。用戶可以用于高級調試。

要打開MRT的BOOT 模式工具，請先短接硬盤的Flash ROM，讓硬盤顯示出Boot Code模式的命令終端界面，然后勾選 MRT 菜單的“終端——串口二進制 BOOT 模式” ，再勾選“終端——串口二進制模式” ，這樣 MRT 希捷程序就已經切換到正確的狀態，可以對BOOT終端進行操作。然后打開“工具——BOOT 模式工具” ，就可以執行相應的功能了。

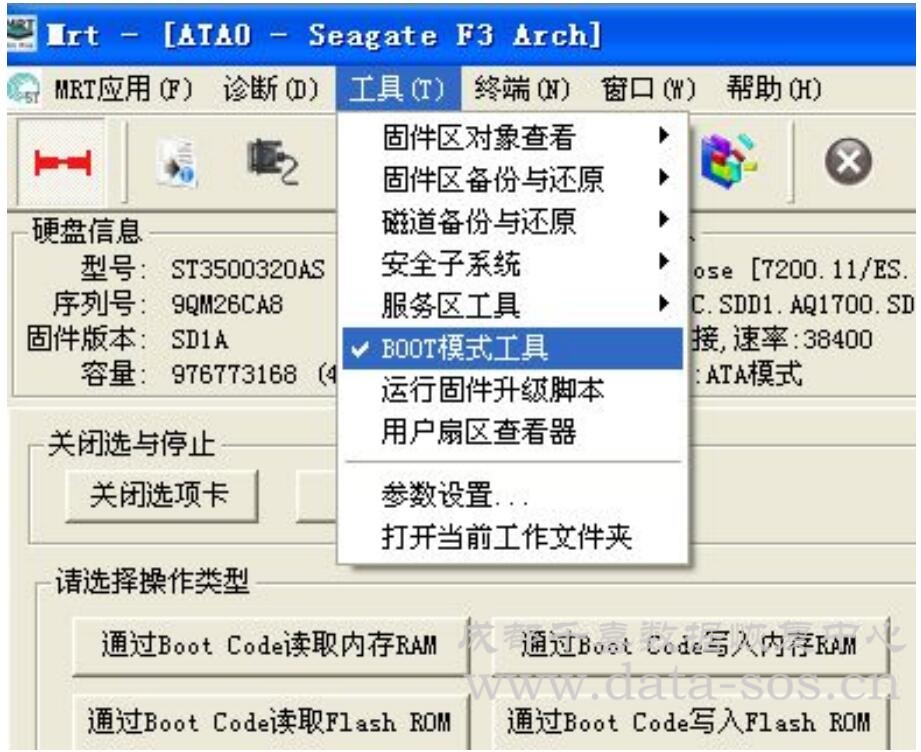

MRT 菜單如圖所示：

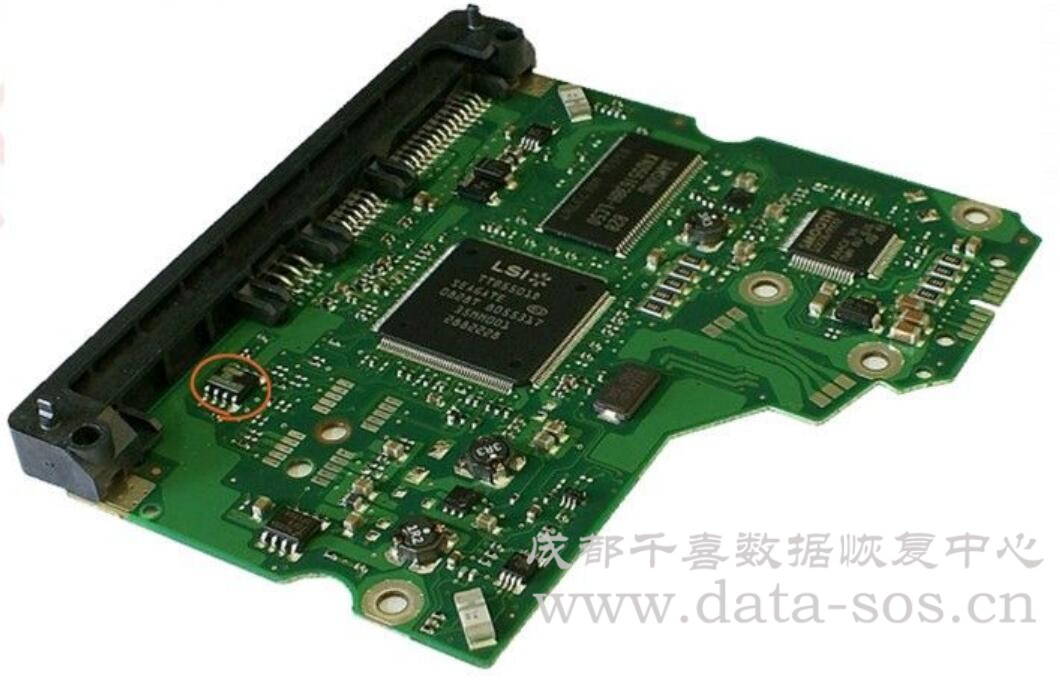

Flash ROM在電路板上的位置如圖所示：

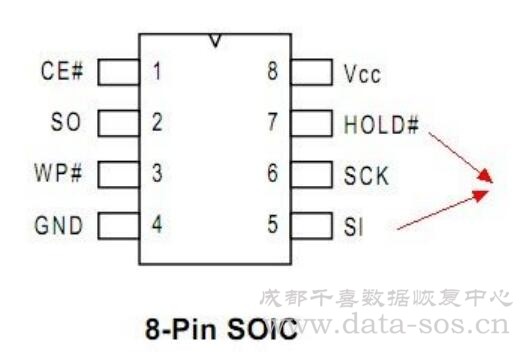

短接就是短接Flash ROM芯片上的數據引腳和地線引腳。短接點如下圖所示：

短接的步驟是：
1.? 用鑷子將ROM芯片的第5腳和第7腳短路
2.? 保持短接，然后上電
3.? 這時候終端會進入Boot Code模式
4.? 看到Boot Code模式的命令提示符后，即可放開短接。

注意是先短接，后上電。實際上，短接點不止一種。常見的方法是短接 5,7腳。但是短接 6,8 腳也可以。短接的目的是讓主控?zé)o法讀取到Flash ROM里面的數據，因此，只要能干擾ROM芯片的工作，短接都會成功的。

另外，這樣的短接我們需要把 PCB 板從盤體上拆下來，然后從正面短接 ROM 芯片，但是如果我們不想拆下電
路板的話，從背面短接也是可以的，只要找到背面引腳對應的觸點就行了。

上圖給出了在電路板背面的短接點示意圖，只需要短接圖上的兩點，同樣可以進入Boot Code模式，在背面短接可免去拆卸電路板的麻煩。

以上就是希捷的Flash ROM短接法，更多希捷硬盤短接點的可參見http://www.g305.cn/tag/short-seagate-f3-drives
