我們先回顧一下自校準的功能，首先，它是用來維修硬盤用的，而不是硬盤數據恢復用的。在進行自校準之后，硬盤會丟失原來的各種物理參數配置信息。也就導致了，原來的有效數據區域，現在看來很可能成為無效區域了，而原來的無效區域現在可能被識別為有效區域了。原來的數據現在不可讀了。所以在西數硬盤數據恢復場合切記使用。
簡單探討一下自校準的工作原理。
首先硬盤在生產的過程中是批量生產，這是毋庸置疑的。問題來了，在批量生產中，雖然同一批硬盤使用的器件相同，但是這些相同器件還是有一定的偏差，由此組合成的硬盤就必然存在著差異。例如，盤片在盤腔中的位置，磁頭的落腳點等等。因此，校準的第一個目的就是將這些器件的差異調整在預先訂制的標準范圍之內，并且記錄下來，以便硬盤每次都能夠正確的實現存取數據。除了這些，盤片上磁道的劃分也是在硬盤組裝完成之后才進行劃分的。
由此可知，自校準過程中首先需要有個采集硬件物理數據的功能，然后計算成為高級參數（比如磁頭，媒體，段位分配，磁道以及磁道的 SPT等數據的分配），以便上層固件程序能夠使用。
結論：
要能夠采集物理器件數據，那么必須要有一定的硬件要求。
要能夠計算成固件需要的物理參數，那么必須要求相應的具有計算和校準能力的程序代碼的要求。
通過以上探討與總結，我們可以預見，很多人經常抱怨自校準怎么不成功啊，這些都是對 2個方面沒有認識：
①自校準的硬件是否達標；
②基本的自校準固件是否達標。
那么繼續探討，硬件要求和軟件要求：
①電路板，電路板有問題，硬盤無法做正常工作。
②至少要一個主磁頭是好的。
③與自校準相關的所有固件是完好可以工作的。
以 WD來講，要成功開啟自校準的條件：
①服務區能夠正常工作。
②所有與自校準相關的模塊（比如自校準代碼（C4等），腳本（28號模塊））必須可讀可寫并且無數據錯誤（在網絡上，也有人專門出售各種家族，型號的自校準專用通刷固件，當然，也可以自己使用好盤的固件去制作通用的自校準固件）。
目前，對于 WD的自校準維修技術已經其實很成熟了，只要大家細心學習，待自身的維修技術過硬時，絕對可以利用 MRT這個工具隨心所欲的進行自校準修盤。
基礎知識：
28模塊：自校準流程模塊。此模塊內部其實是一個表，表的每一個條目都表示著一個，PST流程信息。也就是規定了 PST應該怎么做，先做什么后做什么，要做哪些，如果一步出錯又做哪一步等。硬盤廠家出于保密，出廠后 28流程一般被清空或?qū)懭氩贿m合的流程，在維修中我們要對 28進行修改才行跑 PST，這關系到維修的成功率。所以，想要制作一個可以使用的自校準固件，必須要對 28號模塊熟悉，當然通常的做法是使用一個能夠直接以界面形式編輯 28模塊的每一個條目的工具，使用 MRT就可以很輕松的做到這一點，如何使用 MRT編輯 28模塊稍后介紹。
常用的自校準代碼模塊（對應界面中的測試 ID）簡介：
B1：伺服數據校準
C3：調整磁道密度
C4：磁頭讀寫參數/飛檐高度調整
C8：調整扇區密度
D1：掃描缺陷并加入 LOG
D3：處理扇區數量
D4：測試磁道缺陷
D5：測試簇，Block測試
DD：增益校準
現在，我們來看一看，在 MRT軟件中如何開啟自校準。

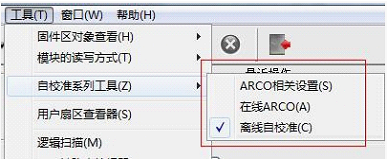

如上圖：在最新版本的 MRT軟件 WD模塊中，工具菜單下有一個”自校準系列工具”子菜單，所有有關自校準的操作都在這里面。初看起來只有三個菜單，但目前來說，已經可以進行各種關于自校準的操作了。
前段時間，ARCO在網上炒得很火。那我們也從這里入手講起吧。
所謂的”在線 ARCO”，就是將特定的自校準代碼模塊通過特殊命令和參數從盤片上加載到硬盤的內存中，然后執行這個自校準代碼模塊的代碼。因此，這些對應的代碼模塊必須是完好無損且匹配的。

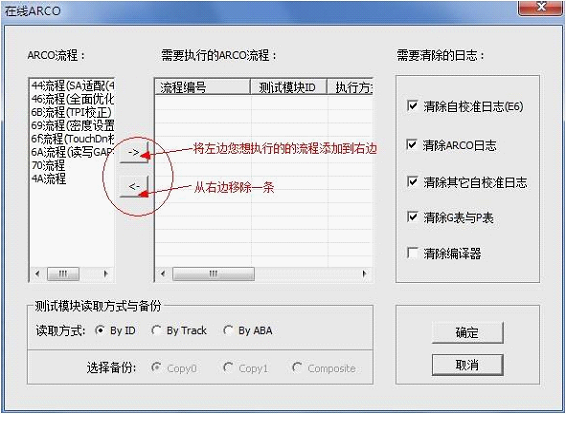

點擊”工具 ->自校準系列工具 ->在線 ARCO”，出現在線 ARCO的啟動相關設置界面。每一種自校準流程都有其特定的功能，在此對話框的左邊，我們列出了，由 MRT
固件實驗室收集到的個各種 ARCO流程，它們的功能都寫在了流程名稱的后面以做簡要介紹，方便用戶使用。
當我們想要進行某個流程，或某幾個流程的時候，我們可以選中此流程，然后點擊 “->”按鈕將其加入到右邊的”需要執行的 ARCO流程”列表中。

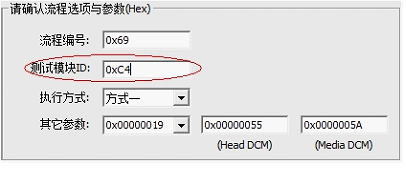

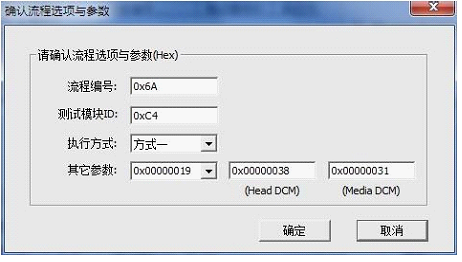

在點擊”->”后，并不會立刻加入到右邊的列表中，它還需要我們調整與確定一些參數，以便校準的成功率能夠增加。通常需要我們注意的參數有：
①”執行方式”，改變它，同一個流程執行完畢后，會有不同的效果；
②”其它參數”，有三個項，后兩項有經驗的用戶一定可以看出，它們代表的就是”磁
頭”與”媒體”參數，一般來說說，默認填寫的這 2個參數是正確的，當然，如果您懷疑它不正確的時候，可以手動改之。至于，”磁頭”前面的編輯框的參數，我們列出了幾個常用數值出來，自校準的成功率（包括開啟成功，與執行成功），與它也有莫大關系。
界面的最右邊，列出了需要清除的日志。日志模塊的清潔干凈也是自校準成功率的一個要數。因此我們列出了通常自校準需要清除的日志項。
界面的下方則是測試代碼模塊的讀取方式了。自校準過程，無非就是硬盤執行一些特殊的程序，我們需要獲取相關數據并且以特殊手段將其加載到硬盤的內存，并且讓硬盤根據這些數據去工作。
當我們添加好需要執行的流程，勾選出需要清除的日志，選擇好固件數據的讀取方式的時候，我們輕輕點擊一下確定，那么 ARCO自校準工作就可以開始了。
之前忘了說，在需要執行的 ARCO流程列表中，我們還可以根據需要，對列表?xiàng)l目進行重新排序，或者重新編輯，調整參數。
PST
校準流程：PST校準流程，它一般使用直接編輯 28號模塊，然后直接開啟自校準的方式進行自校準。所謂的編輯 28號模塊也就是：定義好需要做哪些流程，然后定義好對具體的某個流程需要哪些參數（比如它的代碼是哪個模塊–也就是測試 ID）。
下面，我們來看看怎么在 MRT
中編輯自校準流程。
【圖：菜單】
【圖：打開的圖片】
如上圖，選擇”工具->自校準系列工具->離線自校準”，需要讀取固件數據的時候都有這么個選擇。在打開后，我們看到的是類似模塊列表一個頁面形式，不過這里列出的是 28模塊中，校準條目的信息。我們可以對這些條目進行必要的編輯，刪除，增加條目等操作，甚至可以新建一個空的自己想要的 28
腳本模塊，我們還可以將修改過的腳本保存成文件。
也可以將我們編輯好了的模板腳本模塊加載進來使用。
【圖：綠色箭頭】
綠色箭頭表示當前正在進行的自校準流程。
右鍵菜單第一項，可以將指定的某一個流程設置為當前執行流程。

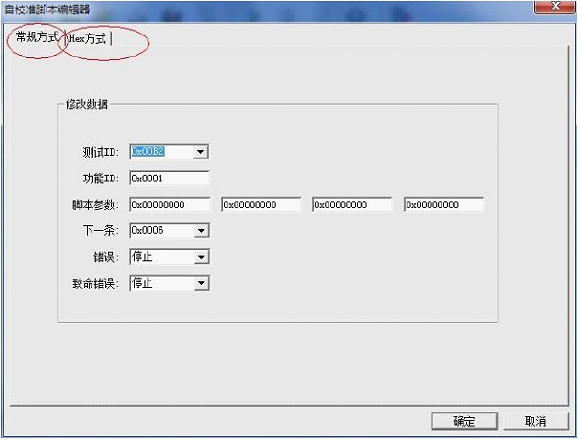

【圖：單個流程編輯器】
單個的流程編輯器，用來填寫單個流程需要的參數。注意此編輯器提供了 2
種編輯方式，
HEX
編輯方式，需要對單個流程的數據結構比較熟悉才能使用。

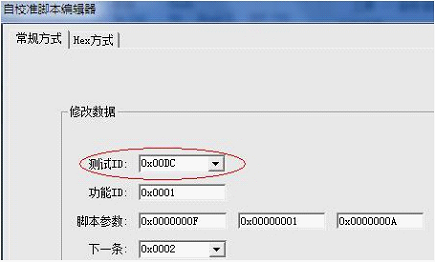

參數說明:
測試 ID–當前流程需要哪個代碼模塊的 ID；
功能 ID–同一個測試 ID選擇不同的功能 ID，執行結果會稍有不同。
腳本參數–當前流程的參數。
下一條–當前流程執行完畢后，下一個流程是執行哪一條。
錯誤，致命錯誤 –發生不同程度的錯誤后，執行那一條流程。
清空所有條目：將所有流程的數據清空為 0；
從文件加載腳本：可以將自己事先準備好的 28號模塊文件加載進來，再做自校準。
【圖：開啟自校準】
①重新開始還是從綠色箭頭已經指定的那一個流程開始。
②勾選需要清除的日志。
③是否使用外部電源，如果勾選，會提醒您將硬盤接入非卡上的電源。
