DDR bus DDR總線

Some chips with same ID have two configs
一些具有相同ID的芯片有兩個配置，
With DDR = on, and with DDR = off

How to choose what config use?
如何選擇使用配置？

Read dump with “DDR” option
使用“DDR”選項讀取dump
Open dump with hex editor
十六進制編輯器打開dump
If you see double bytes:
如果看到雙字節：
77 77 25 25 48 48 ec ec 9d 9d 38 38…

Then this is not DDR chip
這不是DDR芯片
Use config with DDR = off
使用配置DDR =off

if chip is DDR, but readed with DDR = off
如果是DDR芯片，但是用DDR = off讀取

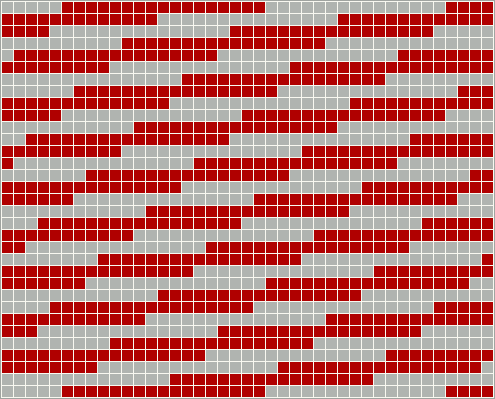

You can see red / grey lines on ECC map:
您可以在ECC映射上看到紅色/灰色線：
