Windows下adaptec管理軟件的安裝使用介紹

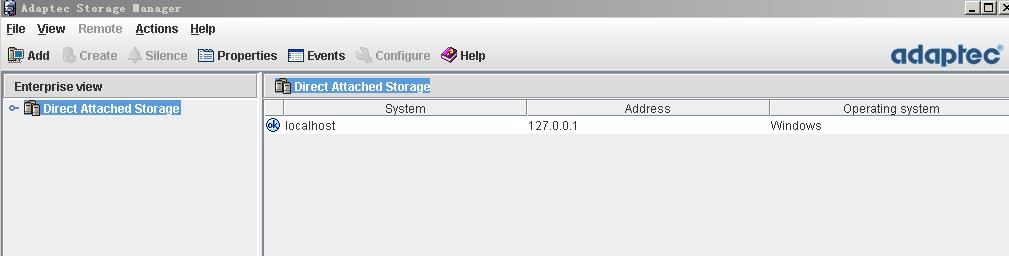

1.adaptec raid卡的管理軟件在windows下安裝后的運行界面如下圖

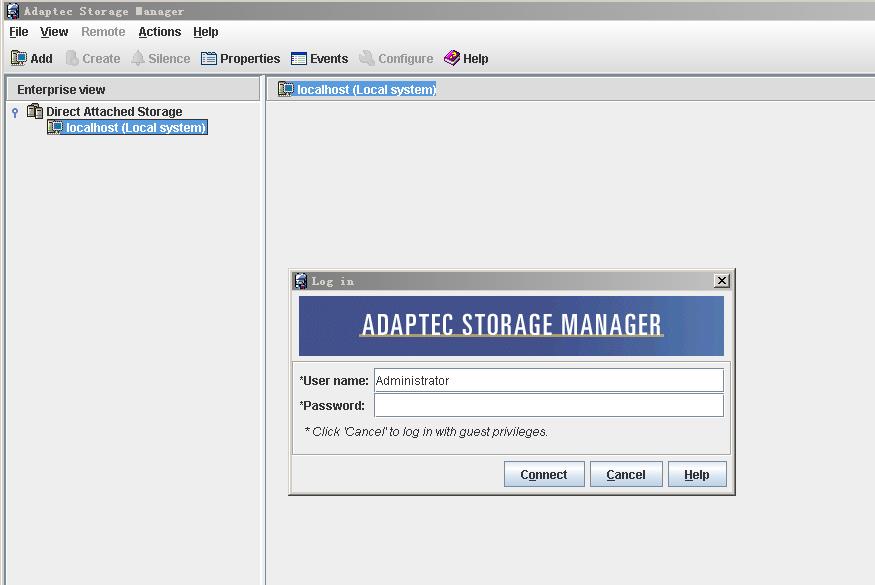

2.單擊左欄中的direct attached srorage后會有對應客戶端機器的選擇提示，雙擊對應的機器后會有提示你輸入用戶和密碼的界面，如下圖

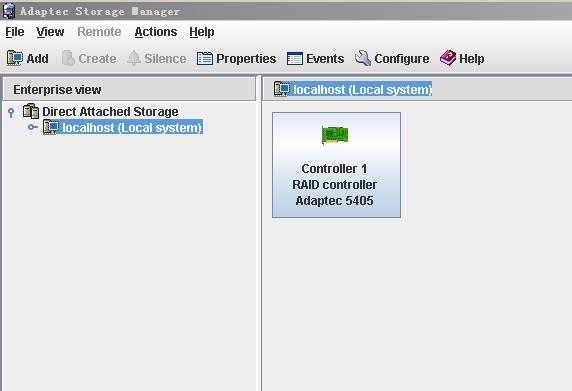

3.默認用的帳號一般的都是administrator，密碼是操作系統的密碼，點擊connect后，便可進入管理軟件的主界面，如下圖

4.在這個主界面中可以選擇要操作的raid卡，例如本例中的5405raid卡，雙擊后即可進入，界面中可以清楚的看到raid卡下的physical devices和logical devices，如下圖

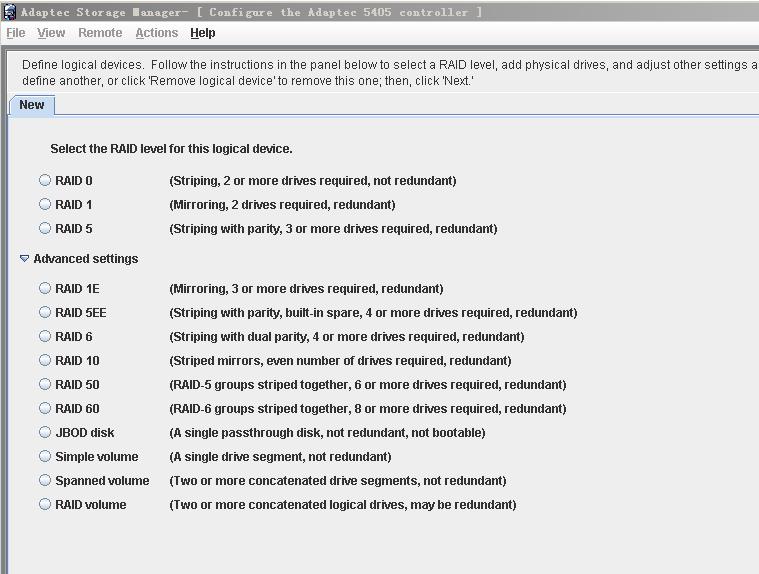

5.先介紹一下創建陣列的方法，選擇菜單欄中的add或create就可以創建，在這里可以選擇要創建的陣列級別，如下圖

6.以創建raid5為例說明，選擇后的界面如下

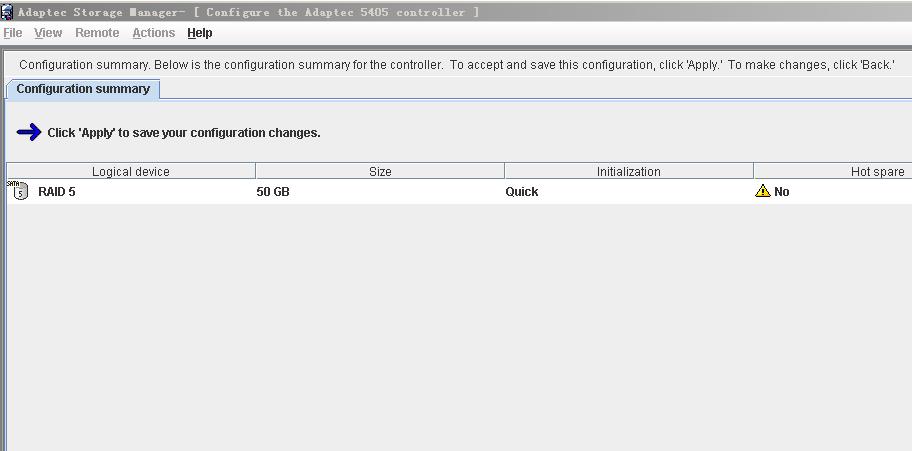

7.在上圖中可以看出，這里面可以選擇創建陣列的參數，包括要創建的陣列的容量，條帶大小，讀寫策略，創建機制等參數，設置好參數后需要選擇要創建的物理磁盤，提交后即可創建，如下圖

8.創建完成后即可在主界面中看到剛才創建的陣列，還有物理磁盤的使用情況，如下圖

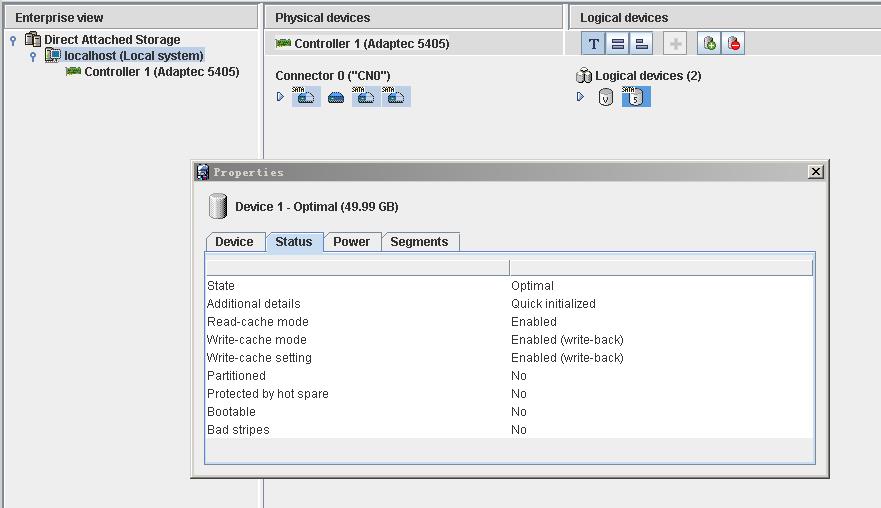

9雙擊創建的邏輯陣列即可查看陣列的狀態以及其他設置參數等，如下圖

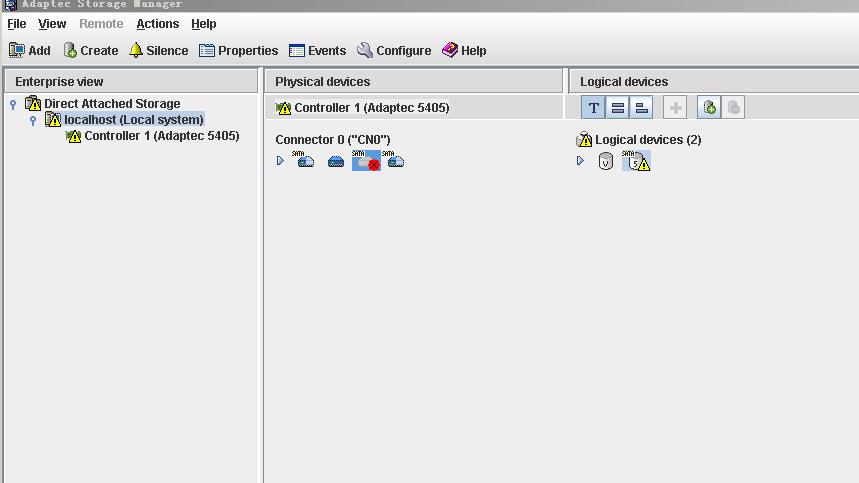

10.下圖是硬盤掉線后在主界面下的表現，硬盤掉線后raid卡會報警，此報警音可以選擇菜單欄中silence關掉，并且可以雙擊對應物理磁盤，查看屬性中無憂media error之類的報錯，如下圖

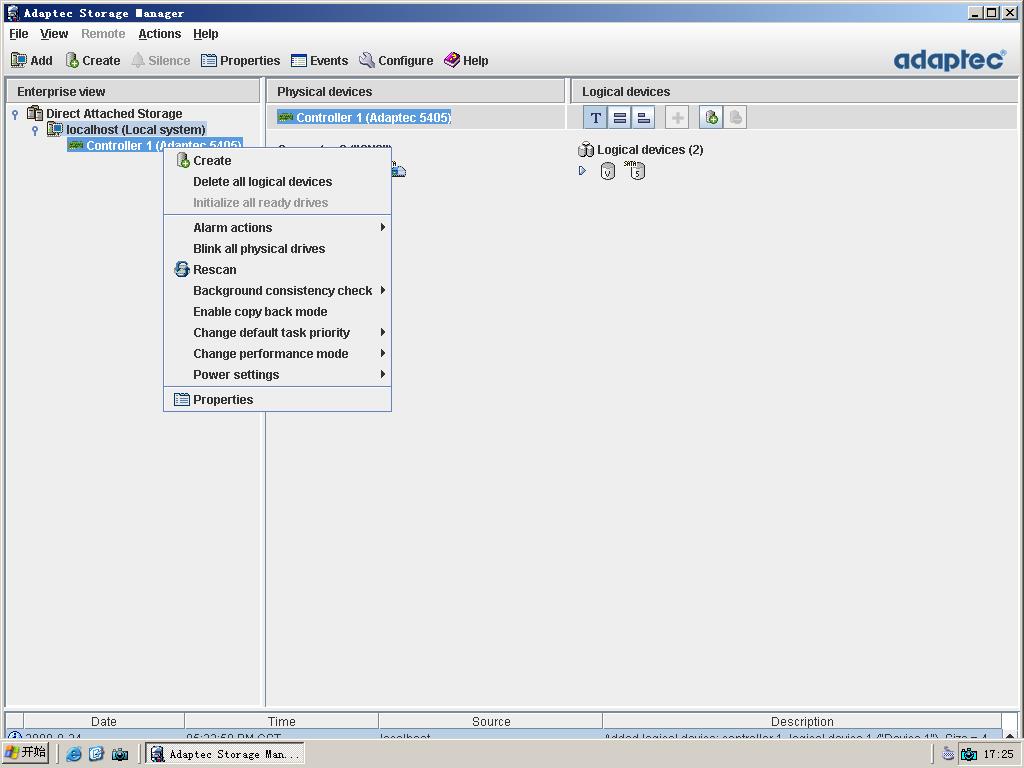

11.硬盤掉線后的陣列恢復方法，才主界面的左欄的raid控制器上，點擊左鍵，選擇rescan后即可開始重建,如下圖

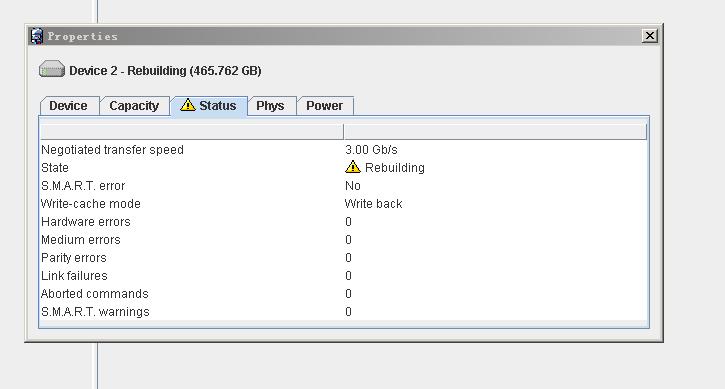

12.要想查看陣列恢復的狀態，需要推出此軟件并重新登錄，在邏輯陣列的屬性中可以查看狀態，并且可以在菜單欄中的view中查看進度，如下圖
