1、 開機自檢出現提示時按ALT+3進入RAID卡管理界面。 注：如果進入后修改過配置（創建刪除RAID及熱備盤等），退出時要按F8保存退出

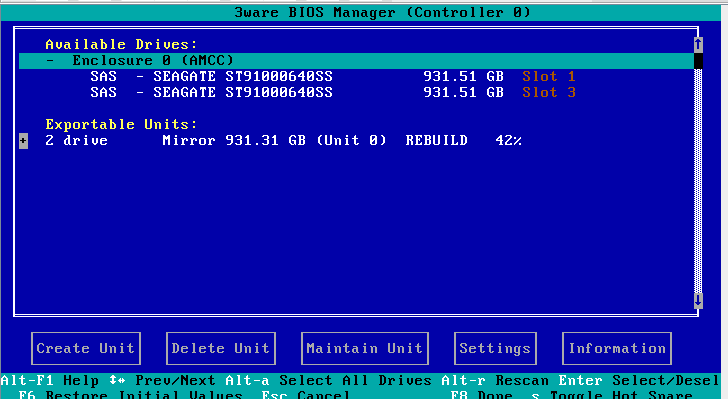

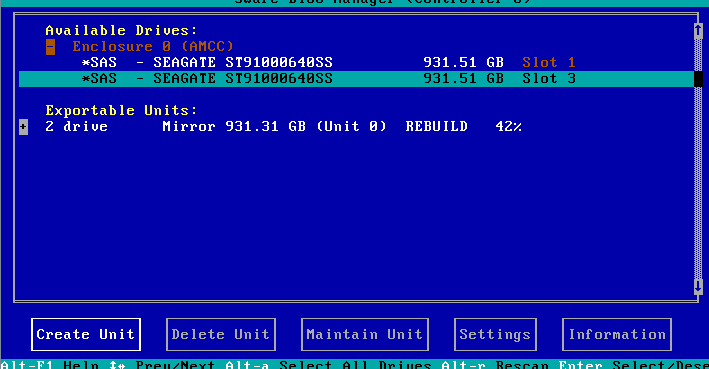

2、進入后的首界面如下：上面是可以用來創建陣列的磁盤（Available Drives）再往下是創建好的邏輯陣列的信息（exportable units）

3、創建RAID0/RAID1 先在可用磁盤列表中按回車鍵選中要創建陣列的磁盤，選中后硬盤前面有*號，選擇完成后按tab鍵把光標移動到create unit上回車

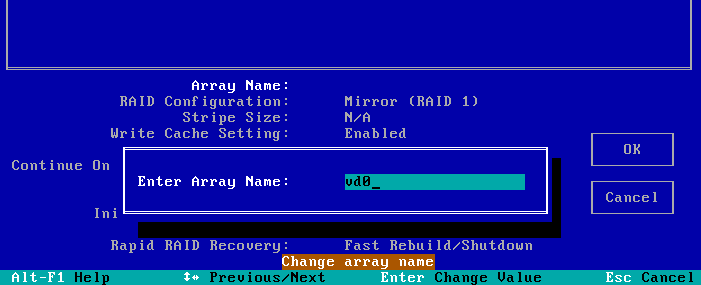

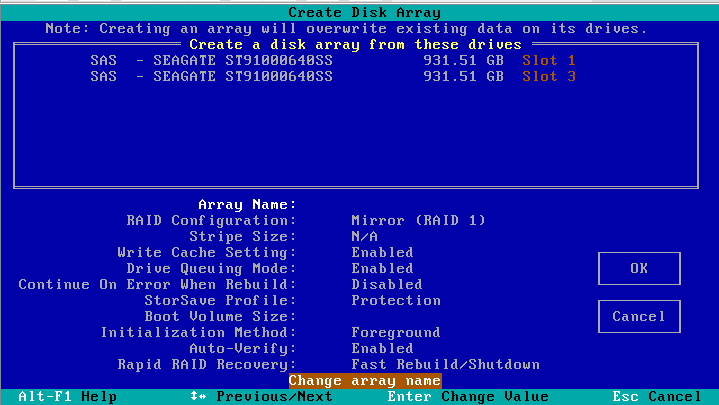

在array name上編輯邏輯陣列名稱，完成后回車

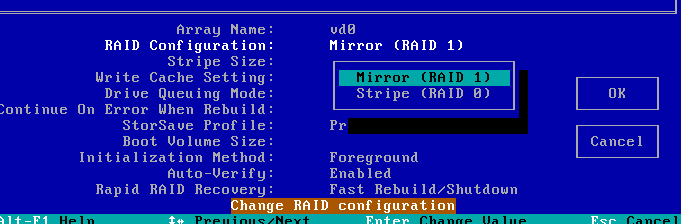

然后移動下方向鍵到 RAID Configuration上，選擇RAID級別

移動到Initialization Method回車選擇background（后臺初始化）

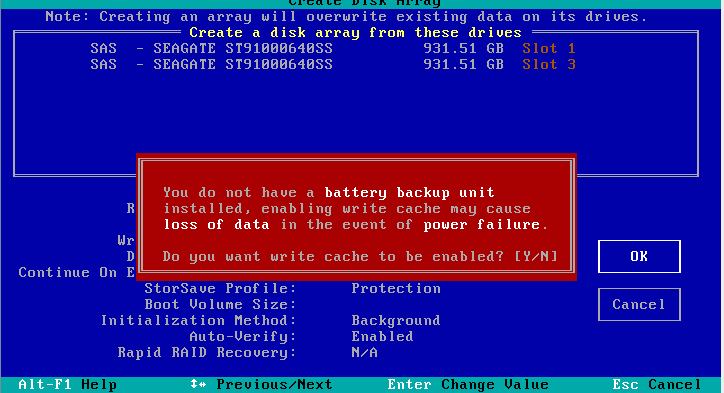

完成后移動光標到OK上，回車，完成RAID陣列創建，會出現一個警告

意思是：在有沒bbu電池的情況下打開寫緩存，意外停電后引起緩存數據丟失，選擇Y回車即可 配置完成后按 f8有保存退出的提示選擇y

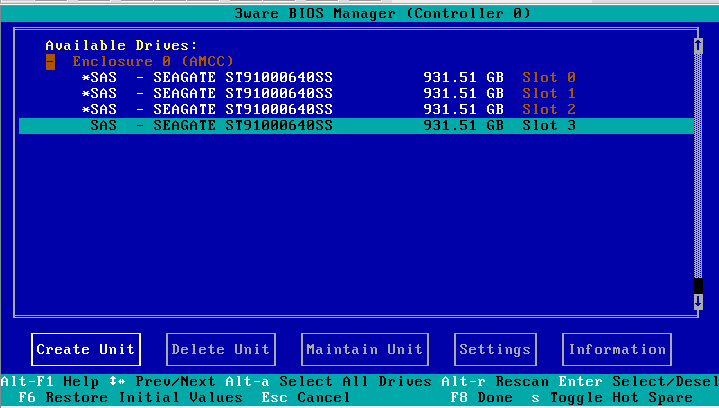

4、創建RAID5 選擇3塊及以上的硬盤，選擇create unint回車

修改陣列名稱, RAID Configuration上選擇RAID級別RAID5，選擇Initialization Method（初始化模式）為background（后臺初始化）后（在對應選項上回車即可修改，上下方向鍵可以移動光標）ok上回車完成創建，有提示選擇Y

創建完成后按f8保存退出配置界面

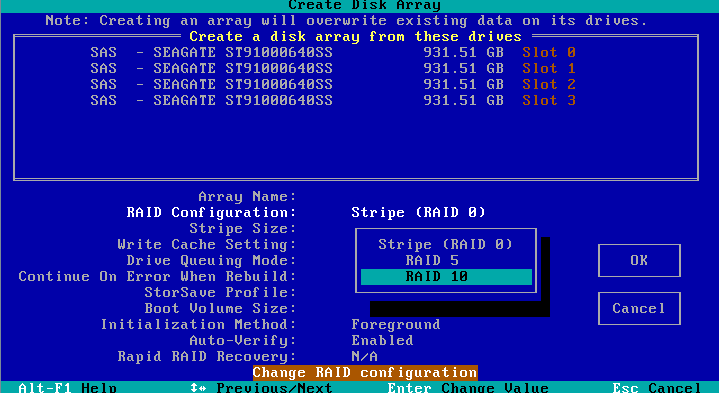

5、創建RAID10 在RAID configuration上回車選擇RAID10，其他參數選項同RAID5和RAID0創建過程

創建完成后按f8保存退出配置界面

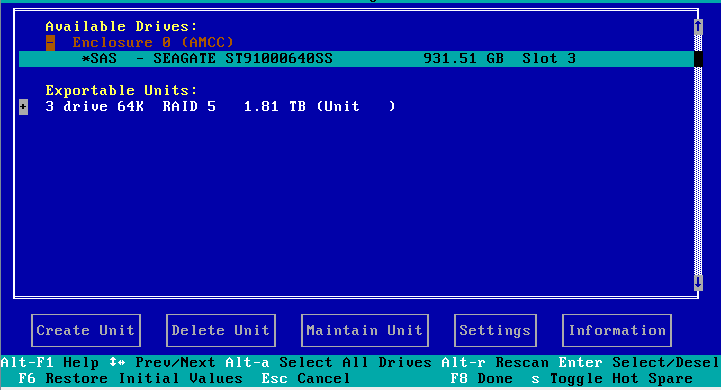

6、創建、刪除熱備盤 在可用硬盤上回車或者空格，然后按 S 鍵

創建完成后硬盤信息后面有 hot spare 字樣

刪除熱備盤 選中熱備盤后，按S鍵，就可以刪除熱備盤

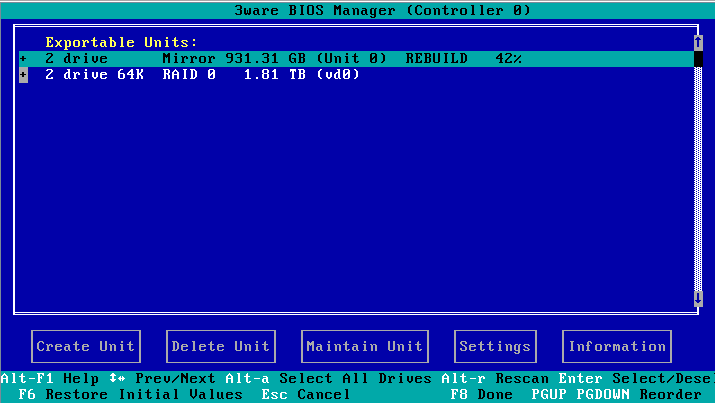

7、刪除RAID陣列 在exportable units里 回車選擇要刪除的RAID陣列，完成后按tab鍵把光標移動到 Delete Unit上回車

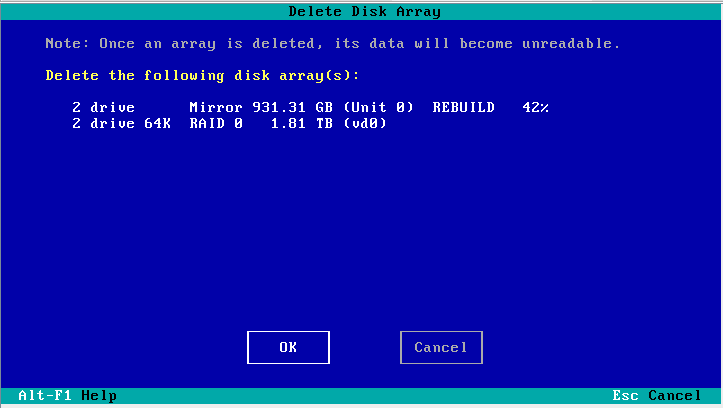

選擇Ok回車

8、陣列降級后的修復 需要同時選中RAID陣列及熱備盤或者新硬盤，然后選擇maintain unit，里面有一個rebuild的選項，選擇rebuild后，選擇ok開始rebuild

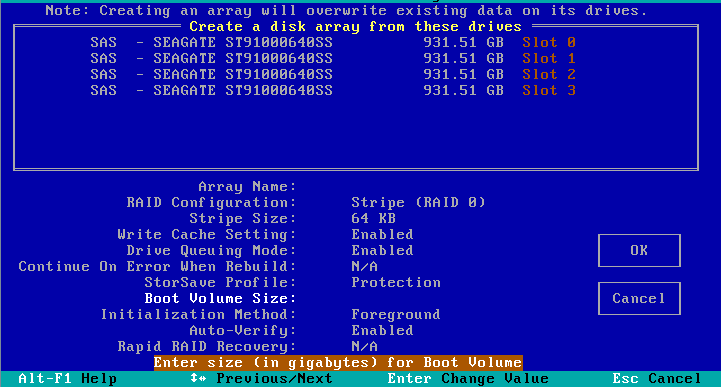

9、RAID陣列容量大于2T，而服務器不支持efi引動或操作系統不支持gpt分區引導時的解決方法（推薦使用方法一） 方法一：創建RAID時，創建一個Boot Volume

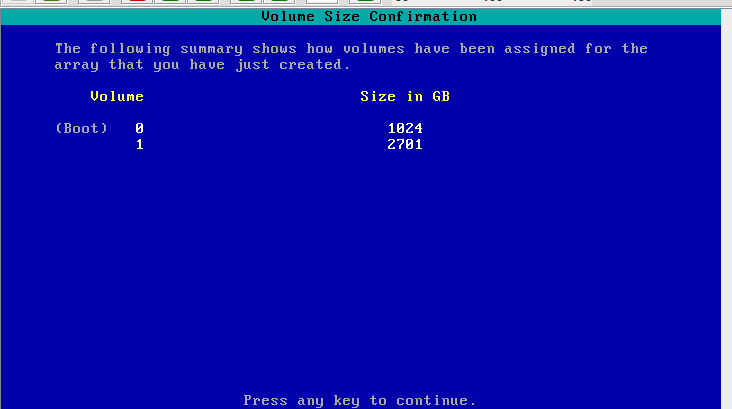

創建完成后有兩個volume，volume0是創建的boot volume，volume1是RAID陣列剩余容量的大小。安裝系統時能看到這兩塊磁盤。

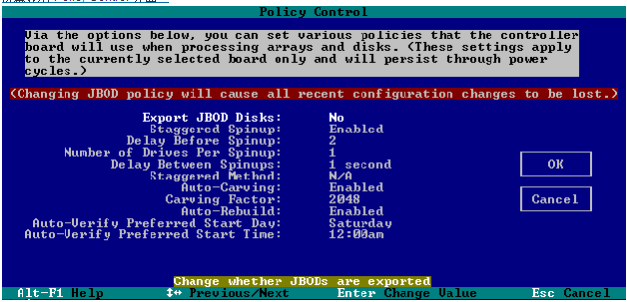

方法二：使用自動切片功能（auto carving） 在settings選項下有controller policy選項，打開后如下圖，把a(bǔ)uto carving打開后（enabled，默認是disabled的）后，會多出一個carving factor的選項，再上面回車可以輸入切片大小（默任單位時GB）。 例如，RAID陣列是2.5T，carving factor設置1024，創建完RAID后，會生成3個volume，前兩個大小是1024GB，第三個是500G，安裝系統時能看到這三塊磁盤。默認是第一個volume引導
