一、什么是GPFS文件系統
General Parallel File System(GPFS)是高性能、可擴展、并行文件系統，起源于IBM SP系統上使用的虛擬共享磁盤技術（VSD）。GPFS文件系統保證資源組內的所有節點可以并行訪問整個文件系統，并且文件系統上的文件可以分布在不同的 物理硬盤上。利用IBM Linux集群系統中的“虛擬“共享磁盤技術，GPFS似的多個節點上運行的多個應用程序可以同時讀寫同一個文件。并且GPFS還包含了IBM可擴展集群 系統技術（RSCT），可以將存儲的內容自動恢復到活動節點上，當系統產生故障時，文件日志可以快速的恢復數據，并且可以保證數據的一致性。在GPFS為 應用程序提供了UNIX標準的文件系統借口，可以在不改變現有代碼的基礎上直接運行。

?二、GPFS文件系統的基本結構

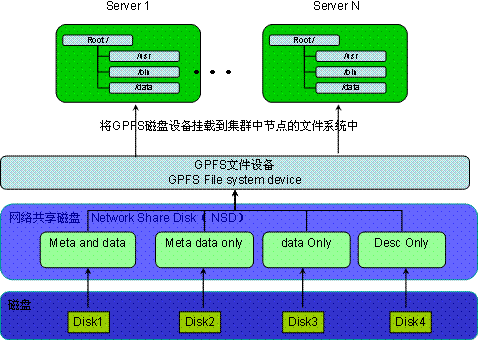

GPFS文件系統由三層架構組成：GPFS文件設備、網絡共享磁盤（NSD）和磁盤
1、GPFS文件設備（GPFS File System Device）
GPFS文件設備由NSD創建，是可以被多個節點并行同時掛載的文件設備
2、網絡共享磁盤（NSD）
網絡共享磁盤（NSD）是由物理磁盤映射出來的虛擬設備，與磁盤之間是一一對應的關系。并且，NSD將虛擬設備按照不同的屬性劃分了不同的用途。NSD虛擬設備具有4種不同的磁盤屬性：
a、Desc Only：表示該磁盤存儲GPFS文件系統的描述信息
b、Data Only：表示該磁盤只存儲GPFS文件系統的數據信息
c、Meta Data Only：表示該磁盤只存儲GPFS文件系統的目錄結構信息
d、Meta And Data：表示該磁盤存儲GPFS文件系統中的所有信息（默認情況）

三、GPFS文件系統的特點

1、高性能

由于GPFS文件系統允許在同一個節點內的多個進程使用標準的UNIX文件系統接口，并行的訪問相同文件（讀寫）。并且，可以將節點的讀寫操作分布到不同的物理磁盤上，因此避免了對某個磁盤過多讀寫操作，增加了整個系統的吞吐量，提高了系統的整體性能。

2、跨平臺

GPFS文件系統本身可以看成與具體系統無關的一個單獨系統，通過集群方式可以支持多種操作系統，比如AIX、Linux等。

3、保證數據一致性

GPFS 文件系統采用信令管理機制保證數據的一致性。信令機制允許各個節點通過獨自的路徑到達同一個文件。因此，當某 個節點的某條路徑無法正常工作，依舊可以通過鏈路冗余達到GPFS文件系統。并且GPFS本身設計成為一種日志文件系統，為不同的節點建立了各自獨立的日 志（保存了Meta Data的分布信息）。因此，一但節點發生故障后，可以通過日志記錄的Meta Data的分布信息，快速的找到相應的Meta Data然后恢復。

4、可擴展性

GPFS可以動態調整系統資源，支持在文件系統掛載的情況下動態的添加和刪除硬盤，而無須重啟。

5、方便管理

GPFS文件系統，可以自動的同步各個節點的配置文件和文件系統信息，因此可以在任意一個節點上管理GPFS。

四、系統可用狀態的仲裁

GPFS文件系統提供3種仲裁方式來確定系統當前狀態是否安全可靠：File Descriptor Quorum、Node Quorum和Tiebreaker Quorum

1、File Descriptor Quorum：

當 在磁盤上創建GPFS文件系統時，會將文件系統信息的拷貝復制到多個磁盤上，達到數據冗余的目的。這種方式是 GPFS文件系統默認支持的，是不可以配置改變的。File Descriptor Quorum通過判斷包含有文件系統信息的磁盤的在線情況來判斷當前系統是否正常。當超過一半的包含文件系統信息的磁盤下線時，GPFS文件系統會判斷系 統為非正常狀態，此時會自動關閉文件系統。

2、Node Quorum：

GPFS文件系統集群中，將多個主機節點設置成Quorum節點，當有超過一半的Quorum節點下線時，GPFS文件系統判斷系統為非正常狀態，會自動關閉文件系統。

3、Tiebreaker Quorum：

GPFS 文件系統集群中，可以設置一些指定的物理磁盤作為Tiebreaker Disk，GPFS文件系統會動態的監視這些磁盤的狀態。當有超過一般的Tiebreaker Disk下線時，則表示系統為非正常狀態，自動關閉文件系統。按照文檔上來說，用于監視Tiebreaker Disk的Quorum主機數目最多只能配置兩臺，當2臺Quorum主機都故障，則也表示系統故障，此時文件系統也會關閉。

Tibreaker Quorum和Node Quorum仲裁方式只能選擇其中一種，不能兩種同時使用。Tibreakder Quorum仲裁方式主要是用于節點比較少的親況下，如果整個系統的接入節點較多，應該考慮Node Quorum的仲裁方式。

?五、GPFS文件系統的并發訪問
1、并發訪問
GPFS文件系統的并行文件訪問通過兩個部分來實現：一是多個GPFS節點以并行的方式（可以是多個進程）訪問磁盤系統上的數據（相同或者不同）；二是GPFS文件系統將文件訪問分散到不同的物理磁盤上，提升訪問效率。
2、文件鎖
GPFS文件系統支持并發訪問文件，因此需要一套鎖機制來保證并發訪問時數據的正確性。常見的鎖管理機制分為兩種：集中式的鎖管理機制和分布式的鎖管理機 制。其中，在集中式的所管理機制中，集群系統中會將一個或者多個節點專門用于負責管理文件系統的元數據（Meta Data）。當集群中有多個節點需要同時訪問同一個數據單元時，節點首先需要向元數據管理服務器發送一個訪問請求，元數據管理服務器將讀寫操作授權給節 點，節點即可對請求的數據單元進行讀寫操作。而分布式的鎖管理機制中則沒有專門用于管理元數據的管理節點，文件系統中的元數據分布在文件系統集群的所有節 點上。當有節點同時訪問同一個數據單元時，會通過保存的元數據信息找到集群中擁有該數據單元鎖的節點發送請求，獲得批準后，方可訪問請求的數據單元。
GPFS文件系統中是將集中式和分布式鎖管理機制結合的方式來管理并發訪問，GPFS文件集群中有一個負責全局鎖管理的服務器，同時集群中的每個節點上還 保存了文件系統元數據。全局索管理服務器，通過令牌（Token）發放的方式，來協調各個節點的元數據訪問。當系統中有某個節點需要讀寫文件時，首先向 Token Server請求獲得令牌，當獲得令牌后，可以從節點中獲取文件鎖，然后進行數據單元的讀取操作。

?六、參考資料
GPFS Primer for AIX Clusters，可以從以下站點獲得：
http://www-.ibm.com/servers/eserver/pseries/software/whitepapers/gpfs_primer.html

GPFS 1.4 for AIX – Architecture and Performance， Heger，D. and Shah，G.
GPFS on AIX Clusters：High Performance File System Administration Simplified，可以從IBM紅皮書站點獲得：
http://www.redbooks.ibm.com

The Complete Partitioning Guide forIBM^?pSeries?Servers，可以從IBM紅皮書站點獲得：
http://www.redbooks.ibm.com

IBM Total Storage：FAStT600/900 and Storage Manager 8.4，可以從IBM紅皮書站點獲得：
http://www.redbooks.ibm.com
