本文以解決U盤、SD、SM、MS、MMC、CF卡數據恢復和數字取證方法流程，直觀的通過PC3000Flash、 FlashExtractor(FE)、Visual Nand Reconstructor（VNR）對比說明NAND閃存芯片數據物理圖像到邏輯圖像的數據恢復工作。

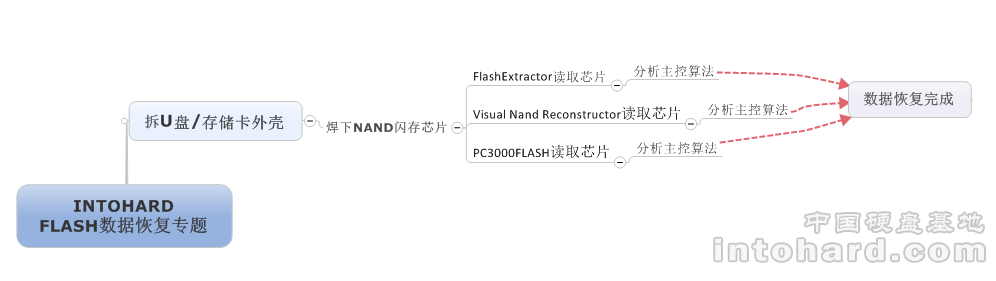

下面以PC3000Flash、FlashExtractor(FE)、Visual Nand Reconstructor（VNR）三種工具演示了整個U盤，SD卡數據恢復流程，大致恢復流程圖步驟：

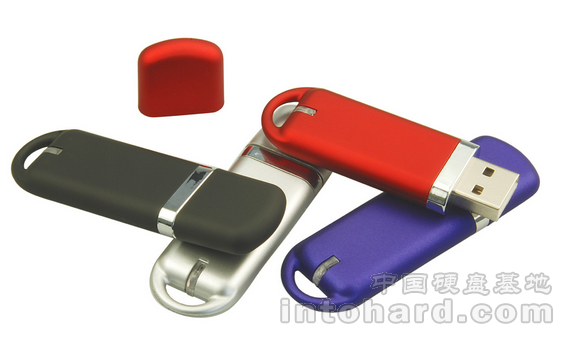

1：U盤、SD、SM、MS、MMC、CF卡在無法識別，通過標準接口讀取數據是不可能的（物理損壞，電氣故障，FW固件或其他損壞）。
?

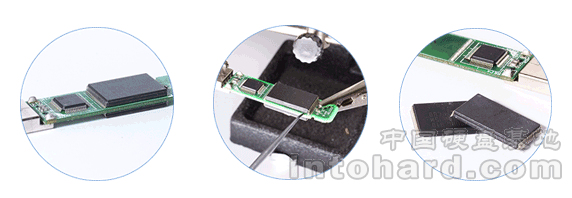

2：在這種情況下必須要拆取NAND閃存芯片，芯片內存儲著用戶的所有數據。大多數時候NAND芯片仍然可以工作。
?

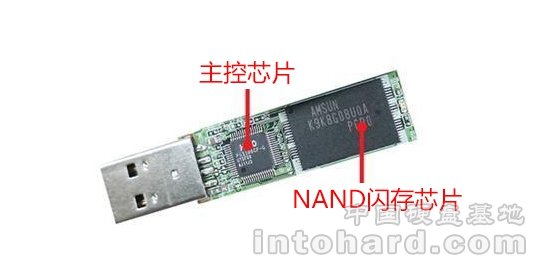

U盤擁有相同的結構，nand存儲芯片及主控
3： NAND芯片有很多種規(guī)格，（例：TSOP48 tlga52 bga100 bga152，，，，等）。為了讀出存儲器芯片上的數據，我們需要使用不同的適配器。
?

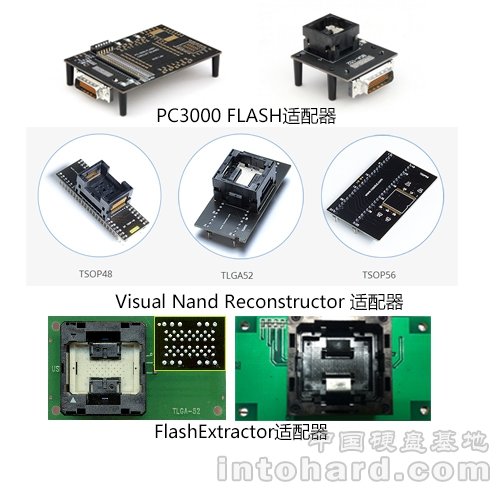

部分型號NAND芯片適配器

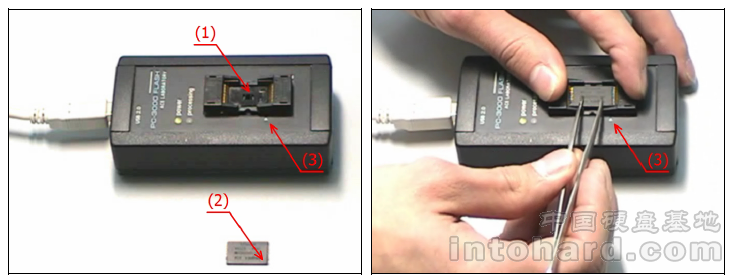

4：把NAND芯片放入適配器后，連接設備進行讀取，將芯片內的物理圖像數據讀取出來。
5：為了提取物理圖像必須被轉換成邏輯的圖像數據，數據在傳輸中經過了主控算法，所有的數據必須將主控算法清除。
?? ?

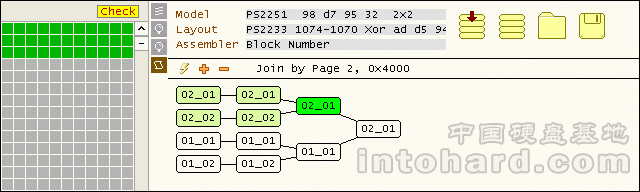

FlashExtractor算法分析
PC3000 FLASH算法分析

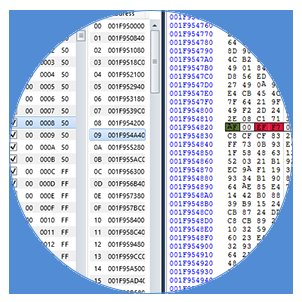

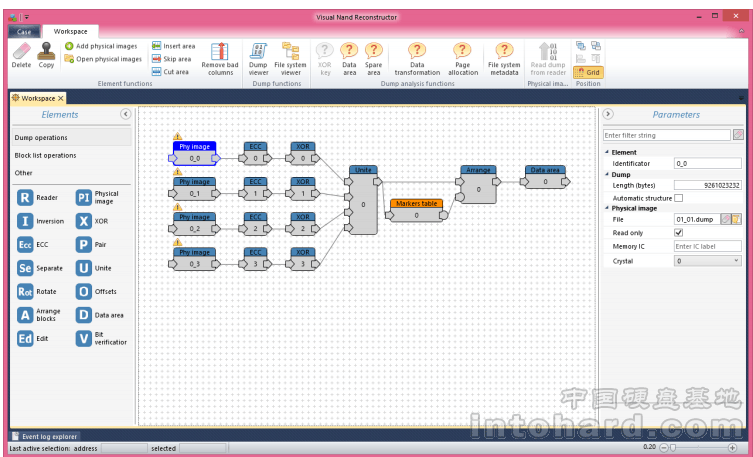

Visual Nand Reconstructor算法分析
6：其次，虛擬塊必須被過濾和邏輯順序進行排序，使用FLASH設備可調塊翻譯算法。
?
7：在經過正確的編譯算法后，物理圖像轉換為邏輯圖像，這個時候就看到了正常的數據，保存取得數據。
PC3000 FLASH經過正確分析后恢復數據
FlashExtractor經過算法分析后恢復數據

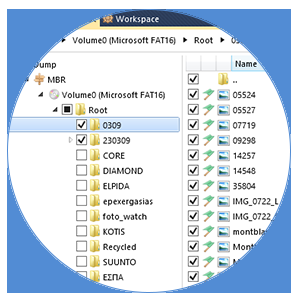

Visual Nand Reconstructor經過算法分析后恢復數據
