Manual power mods

為了避免出現(xiàn)錯誤信息“?未找到自動電源芯片?”，可以刪除配置中的“電源”字段，手動設置電源修改
To avoid error message “auto power chip not found” you can erase “Power” field in config and set power modification manually

刪除后讀??！

Remove after read!

Power = 1/0x0024

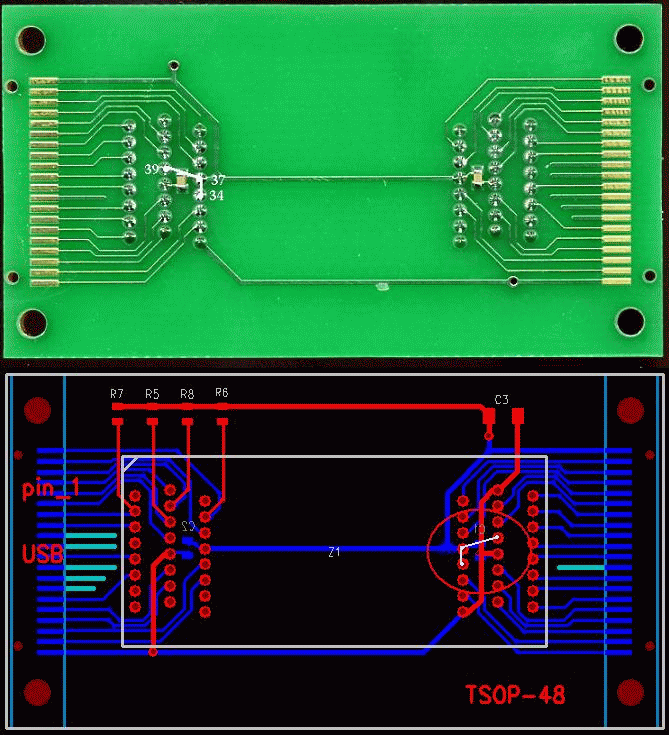

Connect pins 34, 39 to 37 (+3.3v)

Modification 1

將觸點24連接到觸點12（+ 3.3V）
connect contact 24 to contact 12 (+3.3V)

讀取完成后移除！
Remove after read finish!

Result 結果:

需要電源的芯片大致如下表
Approximate list of chip require power mod

29F32G08AAM02      89 d7 94 3e  24_12
29F32G08JAMDB      89 68 04 46  39_34_37
29F64GO8CAMDA      89 68 24 46  39_34_37
29F64G08CAMDB      89 68 04 46  39_34_37
29F16B08JAMDB      89 68 04 46  39_34_37
29F64G08FAMCI      89 68 04 46  39_34_37
29F64G08AAMEI      89 88 24 4b  39_34_37
29F32G08AAMEI      89 68 24 46  39_34_37
FZBW29F32G08CBACA  2C 68 04 46  39_34_37 and 24_12
HY27UBG8T2ATR      ad d7 94 9a  39_34_37
FQ64G08UCT1-24     98 d7 99 b2  24_12
TH58NVG6T2ETA20    98 d7 98 b2  24_12
TH58NVG5T2ETA20    98 d5 98 b2  24_12
TF14G3GADA         98 d5 98 b2  24_12

39_34_37 example?
