Adapter TSOP-48
TSOP-48 pinout
| X8?? | X16 | ||||||||
| – | 1 | O | 48 | – | GND | ||||
| – | 2 | 47 | – | D15 | |||||
| – | 3 | 46 | – | D7 | |||||
| RB4 | – | 4 | 45 | – | D14 | ||||
| RB3 | – | 5 | 44 | – | D7 | D6 | |||
| RB2 | – | 6 | 43 | – | D6 | D13 | |||
| RB1 | – | 7 | 42 | – | D5 | D5 | |||
| RE | – | 8 | 41 | – | D4 | D12 | |||
| CE1 | – | 9 | 40 | – | D4 | ||||
| CE2 | – | 10 | 39 | – | |||||
| – | 11 | 38 | – | PRE | PRE | ||||
| VCC | – | 12 | 37 | – | VCC | VCC | |||
| GND | – | 13 | 36 | – | GND | ||||
| CE3 | – | 14 | 35 | – | |||||
| CE4 | – | 15 | 34 | – | |||||
| CLE | – | 16 | 33 | – | D11 | ||||
| ALE | – | 17 | 32 | – | D3 | D3 | |||
| WE | – | 18 | 31 | – | D2 | D10 | |||
| WP | – | 19 | 30 | – | D1 | D2 | |||
| – | 20 | 29 | – | D0 | D9 | ||||
| – | 21 | 28 | – | D1 | |||||
| – | 22 | 27 | – | D8 | |||||
| – | 23 | 26 | – | D0 | |||||
| – | 24 | 25 | – | GND | |||||
| Power mod: |

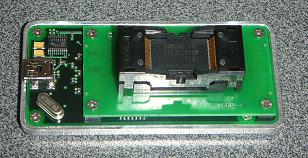

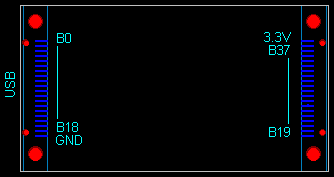

Reader Pinout
Throu top view:
+ x16 x8 --------------+--------------- B0 RB2 + VCC B1 CE1 + B37 D7 B2 RB4 + B36 D13 D6 B3 RES + B35 D4 B4 RB1 + B34 D14 B5 CE2 + B33 D5 D5 B6 RB3 + B32 D15 B7 RE + B31 D6 D7 B8 PM_SDA + B30 D12 D4 B9 PM_SCL + B29 CE8 B10 CE3 + B28 - B11 CE5 + B27 CE6 B12 CE7 + B26 D3 D3 B13 - + B25 D9 D0 B14 ALE + B24 D0 B15 CLE + B23 D11 B16 WP + B22 D2 D1 B17 CE4 + B21 D8 B18 WE + B20 D10 D2 GND + B19 D1

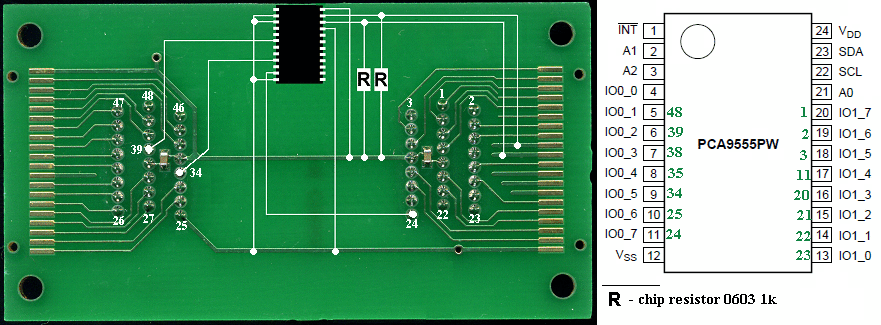

自動電源模塊芯片
Auto power mod chip
為避免每次焊接電源線，請進行此修改。
To avoid soldering wires every time, make this modification
如果該模塊不存在，進行此修改，將會出現錯誤：“?未找到自動電源芯片?”
if this mod is absent, you will get error: “auto power chip not found”
1 8000
2 4000
3 2000
11 1000
20 0800
21 0400
22 0200
23 0100
24 0080
25 0040
34 0020
35 0010
38 0008
39 0004
48 0002
- 0001
Example: 39_34_37
34 0020
37 hard wired on adapter
39 0004
----
0024 (sum numbers in hex)
Power: 1/0x0024
手工修改電源模塊
Manual power mods
