希捷硬盤的前好后壞故障是數據恢復行業的一個難題，這種故障出現的幾率很高，修復耗時并且成功率較低。

相比起希捷硬盤的其他故障，前好后壞故障非常容易判斷和辨識，癥狀是磁盤掃描的時候，從0號扇區開始到某一具體扇區為止都是可以正常讀取數據的，但是這一扇區后面的全部扇區都無法正常讀取數據。并且掃描這些無法讀取的用戶扇區時會返回ERR/UNC錯誤（也就是設備狀態燈的ERR燈會亮起，錯誤狀態燈的UNC燈會亮起），有以上兩點，我們就可以確定是前好后壞故障。

現在市面上的希捷維修工具基本上都能夠解決部分前好后壞問題，但是大家使用多了就會發現，總是還會碰到這些工具無法修復好的前好后壞，這是為什么呢？這是因為前好后壞實際上是分為四種類型的，不同的類型前好后壞解決的方法也是不一樣的，所以本文檔將深度剖析希捷硬盤前好后壞的原理，知其然知其所以然才能最快地理解定位問題并使用最佳的解決辦法。

實際上，希捷硬盤前好后壞的根本原因在于編譯器發生了錯亂。下面我們來探討下編譯器發生錯亂的成因：

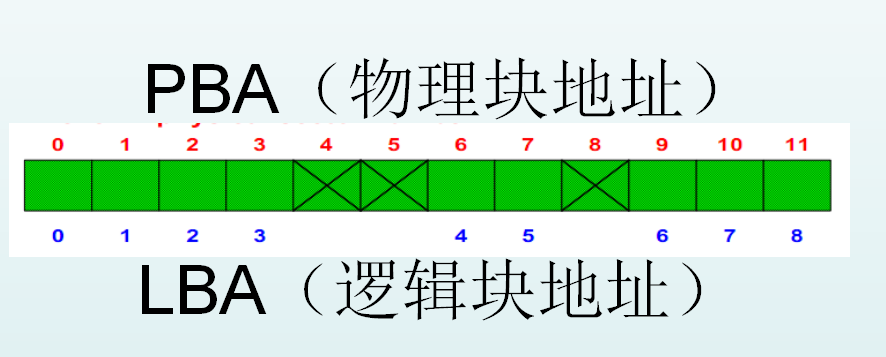

我們知道編譯器其實是一個地址翻譯器。電腦讀取硬盤數據時，告訴硬盤需要哪個LBA地址（邏輯地址）的內容，然后硬盤返回相應地址的數據給電腦。但是，硬盤底層固件的地址描述形式需要定位到C（磁道），H（磁頭）和S（磁道內扇區偏移）。并且在翻譯過程中，可以將某些壞的扇區被屏蔽起來。使得邏輯地址看起來是連續的線性地址，而對應的物理地址則發生映射性的跳躍。如下圖：

簡單來說，也就是在沒有任何屏蔽扇區的情況下，PBA=LBA；在有屏蔽扇區的情況下，PBA=LBA+屏蔽扇區的長度。

PBA=LBA這種情況是一種理想狀態，因為硬盤從生產開始就會不斷產生壞扇區。硬盤的全部扇區可以劃分為固件區、工作區和保留扇區。固件區和保留扇區一般用戶無法直接進行操作。其實硬盤的實際扇區數比我們看到的硬盤標簽上標定的要大，其中一部份用于存儲硬盤的固件；一部分是用戶存儲數據的區域，即工作區，也就是硬盤標定容量的扇區；剩下的就是保留區。實際上硬盤上并不會物理劃出一個保留區域，只是在工廠生產時標定了全部的有效扇區，而硬盤的容量是小于其實際扇區總數的，在固件里定義了硬盤的容量，超過硬盤容量的那些扇區我們就稱為保留扇區。

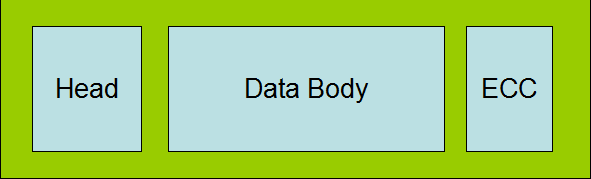

討論完了硬盤全部扇區的組成結構，現在我們來探討下單個扇區的結構。一個完整的硬盤扇區結構有兩個主要部分：存儲數據地點的標識符和存儲數據的數據段。如圖所示:

扇區的第一個主要部分是標識符。標識符，就是扇區頭標，包括組成扇區三維地址的三個數字：扇區所在的磁頭（或盤面）、磁道（或柱面號）以及扇區在磁道上的位置（即扇區號）。頭標中還包括一個字段，其中有顯示扇區是否能可靠存儲數據，或者是否已發現某個故障因而不宜使用的標記。有些硬盤控制器在扇區頭標中還記錄有指示字，可在原扇區出錯時指引磁盤轉到替換扇區或磁道。最后，扇區頭標以循環冗余校驗（CRC）值作為結束，以供控制器檢驗扇區頭標的讀出情況，確保準備無誤。

扇區的第二個主要部分是存儲數據的數據段，可分為數據和保護數據的糾錯碼（ECC）。在初始準備期間，計算機會用512個虛擬信息字節（實際數據的存放地）和與這些虛擬信息字節相對應的ECC數字填入這個部分。

ECC（Error Checking and Correcting）中文簡稱錯誤檢查和糾正，是一種能夠?qū)崿F(xiàn)錯誤檢查和糾正的技術。ECC糾錯碼有它自己的一套計算公式和算法。在希捷硬盤中。ECC是Data和LBA的共同函數，具體計算公式是：ECC=f (Data, LBA)

Data和LBA都是輸入?yún)?shù)。這也就意味著LBA的變化會導致ECC值的變化。而前好后壞會亮起UNC錯誤燈的原因正是因為LBA發生了變化，導致讀寫子系統使用變化后的LBA計算出的ECC與扇區原本保存的ECC不符合，于是讀寫子系統認為此扇區數據已不可信，報告UNC錯誤。但是值得注意的是，并不是所有硬盤的ECC計算公式都是這樣設計的，比如西部數據的公式是ECC=f (Data)，也就是沒有LBA作為參數，這也就是為什么西部數據硬盤不存在前好后壞問題而希捷硬盤中會存在的原因。用一句話總結就是ECC參數中包含LBA地址的硬盤，都可能存在前好后壞問題，比如希捷硬盤，日立硬盤的ARM系列；ECC中不包含LBA參數的硬盤，不會有前好后壞問題，比如西部數據硬盤，東芝硬盤等。

談到LBA發生變化，那么就不得不談到缺陷表。我們知道硬盤數據存儲的密度很大，在生產過程中不可避免的會產生缺陷扇區，并且在使用過程中，那些不穩定的扇區也會逐漸老化而產生數據讀寫錯誤，成為缺陷扇區。這些缺陷和不穩定扇區都會嚴重威脅硬盤的數據安全，為了保障數據安全，硬盤廠商為硬盤設計了兩個缺陷列表——P表（P-list）和G表（G-list）來處理這些有缺陷的扇區。P表和G表被用于記錄硬盤缺陷扇區的情況。

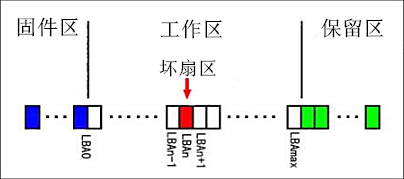

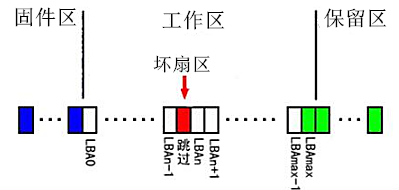

P表又稱為永久缺陷列表，用于記錄硬盤生產過程中產生的缺陷。缺陷扇區被加入P表后，硬盤不會再讀寫該扇區，而是將原讀寫該扇區的操作順延到讀寫壞扇區的下一個扇區，該扇區以后的所有扇區的LBA值都發生了改變，原來保留扇區的一個扇區成為了硬盤的LBAmax。如圖所示:

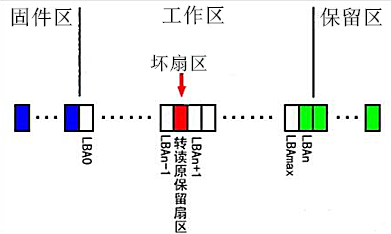

G表又稱為增長缺陷列表，用于記錄硬盤使用過程中由于磁介質性能變?nèi)醵鸬娜毕?。缺陷扇區被加入G表后，當硬盤需要讀該扇區時，會被重定位到保留扇區中的一個扇區，硬盤工作區的其它扇區不會受影響，如圖所示:

也就是說如果缺陷表的變動能夠?qū)е翷BA發生位移，那么ECC就會發生變化，進 而造成UNC錯誤。這也就是為什么希捷硬盤的缺陷表出現故障時，會導致編譯 器發生錯亂，從而造成數據區前面扇區掃描讀取正常，后面扇區無法掃描讀取 的情況。

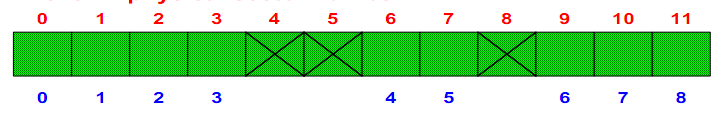

但是我們應該注意，并不是所有缺陷表都能導致LBA錯位的。必須是“挖掉”表才能有這個效果，“替換”表是不會導致LBA錯位的。挖掉表是這個效果:

替換表是這個效果:

結合上面兩張圖和之前講P表，G表內容時的配圖我們可以發現，所謂的“挖掉”表其實就是意味著從被“挖掉”的壞扇區開始的下一個扇區起，后面所有扇區的LBA都會發生變化。而“替換”表則意味著會從保留扇區中調用一個空閑扇區出來去替換掉這個壞扇區，壞扇區后面的扇區LBA是不會發生任何改變的。

綜合缺陷表是編譯器的主要組成部分，綜合缺陷表中包含以下缺陷表：

V1：用戶區slip list? （相當于V10和V40的合集）
V4：alt list? （俗稱A表，屬于替換表，包含已決部分和未決部分）
V10 : P表? （主缺陷表，為03模塊，一般為出廠生成，恢復數據必須的模塊，在系統文件和模塊中有指向）
V40：非常駐G表
V80：常駐G表
V100：P表 （V10的另一種顯示方式，編譯器中生效的P表）

在希捷硬盤中，V40和P表都屬于“挖掉”表，也就是說，缺陷表中能夠引起前好后壞故障的只有兩個，分別是V40（非常駐G表）和V10（P表）。我們還需要了解的是這兩個缺陷表中增刪條目都會引起前好后壞故障，所以這也就是我們文章開頭說的，前好后壞故障可以分為四種類型的原因。這四種類型分別是：

1. V40條目缺失（非常駐表中少了缺陷條目）
2. V40條目冗余（非常駐表中多了缺陷條目）
3. V10條目缺失（P表中少了缺陷條目）
4. V10條目冗余（P表中多了缺陷條目）

總結：

希捷硬盤的前好后壞是因為V40和V10缺陷表條目丟失或增加導致的，至于為什么會丟失或增加，有時候是由于固件內部的錯誤導致的，有時候是由于維修人員用了錯處的參數重建編譯器，導致的二次損壞。常見原因可以歸納為以下三點：

1.由于固件內部的錯誤導致的
2.維修人員用了錯處的參數重建編譯器，導致的二次損壞
3.錯誤的執行了G轉P指令，導致P表加入了G表的條目
