本例中的RAID-0由兩塊73GB的SCSI硬盤組成，將兩塊物理盤從0號扇區開始做成兩個文件鏡像，命名為0.img和1.img，這兩個文件是RAID-0中兩塊成員盤的部分鏡像，我們這里稱文件0.img為硬盤0，文件1.img為硬盤1，這些文件的編號只是隨意編排的，并不一定與RAID中各個成員盤的盤序相符。；
1.分析RAID結構
通過WinHex查看兩塊成員盤的第一個扇區可以看出，硬盤0的第一個扇區是MBR，如圖所示。

從上圖中MBR扇區尾部可以看見磁盤簽名、分區表項及結束標志。硬盤1的第一個扇區也是MBR，如圖所示。

經過對比硬盤0和硬盤1的第一個扇區發現，它們都是MBR，兩個MBR除了磁盤簽名稍有不同以外，其他信息完全一樣，并且在MBR的分區表中都只有一項類型為0x12，大小為16002扇區的分區表項。
事實上這個類型為0x12的小分區是原來的康柏公司定義的一種特殊分區，主要是對系統起診斷作用，并不是真正的數據分區，也就是說，這個分區不屬于RAID邏輯盤。

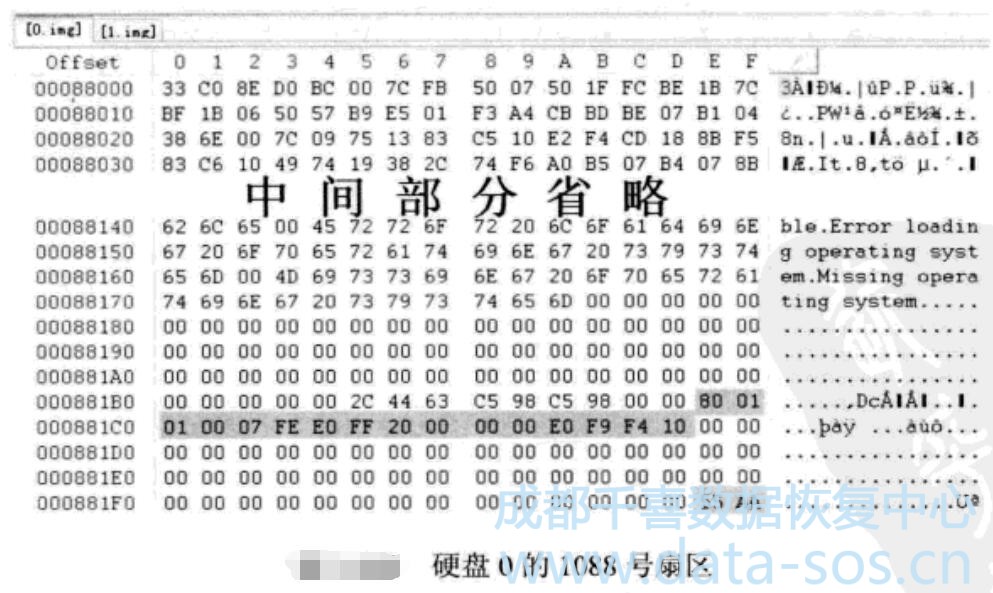

我們往后查找看有沒有屬于RAID邏輯盤的MBR或者DBR，可以利用WinHex的搜索功能進行查找，結果很快就在硬盤0的1088號扇區又找到了一個MBR，如圖所示。

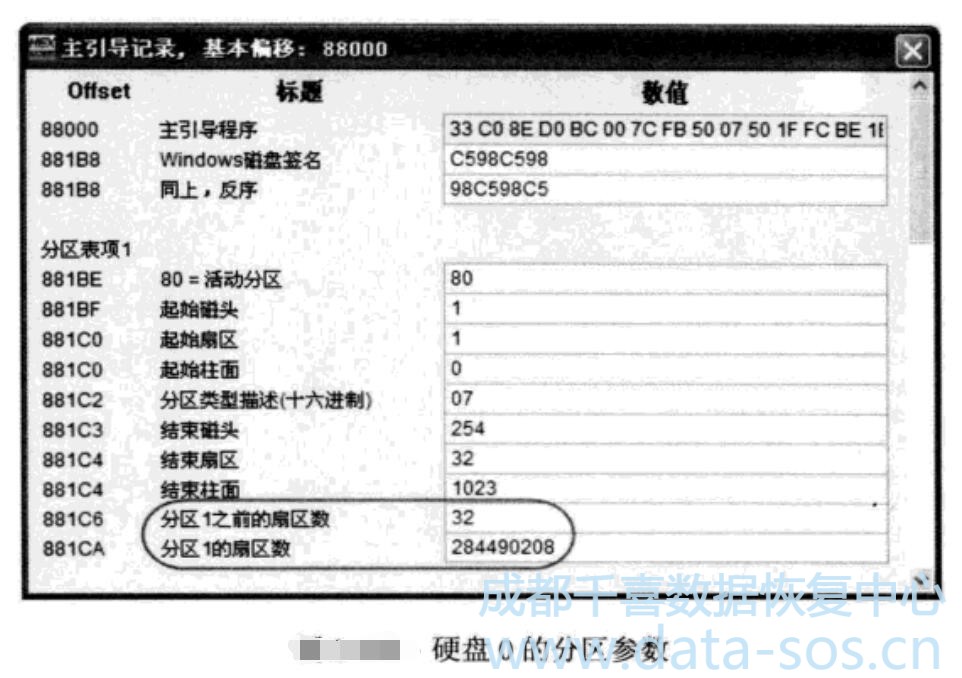

在這個MBR中有一項類型為0x07的分區表項，用WinHex模板查看其具體參數，如圖所示。

該分區在RAID邏輯盤中的開始位置是32號扇區，分區大小為284490208扇區，這個值剛好是兩塊73GB硬盤的容量總和，所以應該是一個有效的RAID-0邏輯盤的分區表。
接下來將硬盤1也轉向1088號扇區，其內容如圖所示。

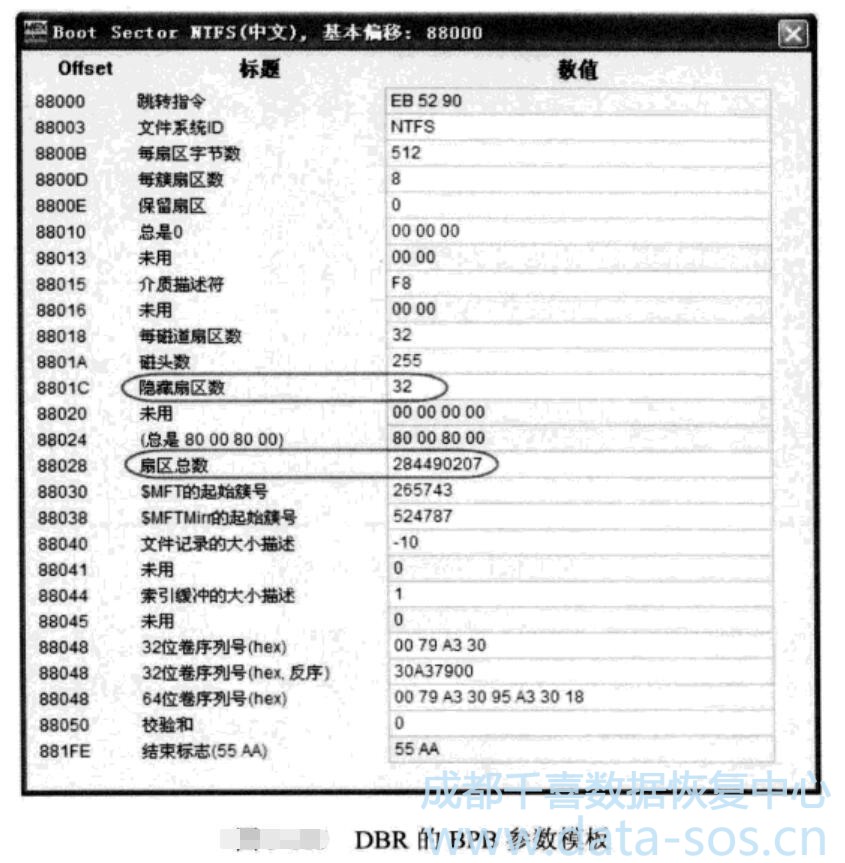

從內容來看硬盤1的1088號扇區顯然是NTFS文件系統的DBR，用WinHex的模板查看其BPB參數，如圖所示。
BPB參數中“隱藏扇區數”的值等于32，這跟分區表中描述的分區開始扇區號相符；BPB參數中“扇區總數”的值等于284490207，比分區表中描述的分區總扇區數少1，這也符合NTFS文件系統的特征，說明這個DBR也是當前RAID-0邏輯卷的有效DBR。
其實分析到這里，已經可以得出這個RAID-0的所有參數：
（1）RAID-0起始扇區號是1088。因?yàn)槲覀冋业搅薘AID-0邏輯盤的MBR在物理盤的1088號扇區。
（2）RAID-0盤序?yàn)橛脖P(pán)0是0號盤，硬盤1是1號盤。因?yàn)橛脖P(pán)0的1088號扇區是MBR，是RAID-0邏輯盤的開始，所以它是0號盤，那么另一塊硬盤1當然就是1號盤了。

（3）RAID-0的條帶大小是32扇區。因?yàn)橛脖P(pán)0的MBR中描述了分區的開始位置是32號扇區，也就是說DBR在該邏輯卷的32號扇區，而現在DBR恰巧位于硬盤1的1088號扇區，1088號扇區又是RAID-0在硬盤1上的起始地址，所以該RAID-0的條帶大小一定是32扇區。
