HP服務器在收購康柏公司前，用的都是常規RAID-5結構，自從收購康柏后，其RAID-5就沿用了康柏的雙循環RAID-5，現在一般把它稱為HP雙循環。
這是一個HP服務器數據恢復實例，該HP服務由一個HP雙循環的RAID-5，該RAID-5由5塊73GB的SCSI硬盤組成，我們分別把5塊硬盤做成鏡像文件，命名為HP0.dsk、HP1.dsk、HP2.dsk、HP3.dsk和HP4.dsk，在這里分別稱它們?yōu)橛脖P0、硬盤1、硬盤2、硬盤3、硬盤4，但這些文件的編號只是隨意編排的，并不一定與陣列中各個硬盤的盤序相符。

1.分析RAID開始扇區

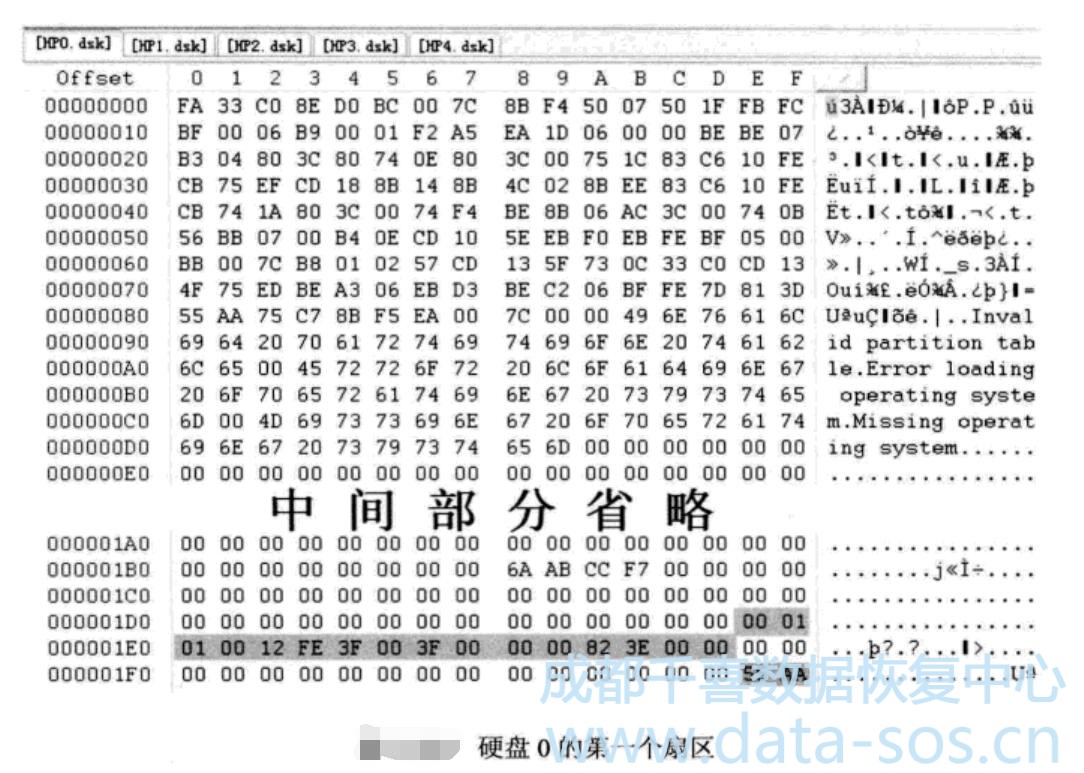

用WinHex同時打開5個鏡像文件，分析它們的第一個扇區，結果發現5塊盤的第一個扇區都是MBR，這5個MBR中的數據除了磁盤簽名不一樣，其他完全一樣，為了節省篇幅，這里只把硬盤0的第一個扇區截圖貼出來，如圖。

這個MBR中有一個分區表項，分區開始位置在63號扇區，分區大小為16002扇區，也就是接近8MB，分區類型是12H，這個類型就是當年康柏定義的一種專用類型，是用于存儲康柏配置信息的分區類型。
雖然這個存放配置信息的分區分配了16002個扇區，但實際上沒有用這么多，RAID的開始扇區并沒有在16002扇區之后，而是從1088扇區就開始了，這是HP雙循環的一個特點。
2.分析RAID結構

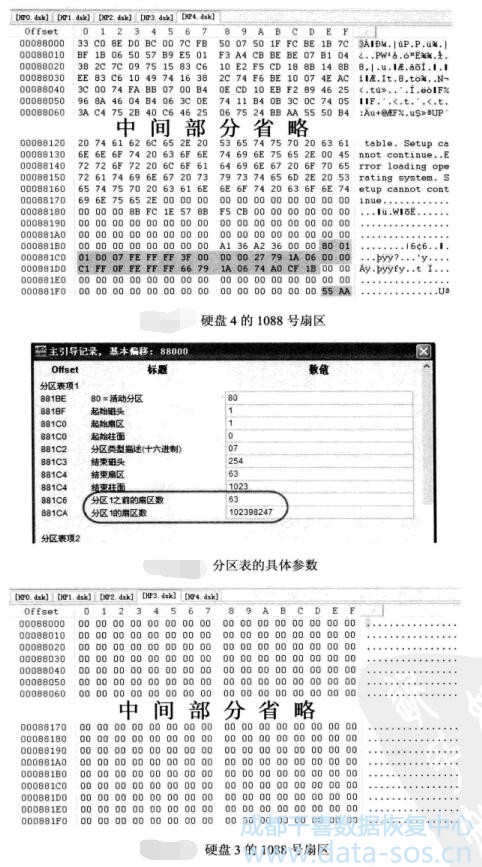

我們把每塊物理盤都跳轉到1088號扇區，發現硬盤4是一個MBR扇區，如圖3-530所示。
該MBR中有兩個分區表項，一個主分區，一個擴展分區，其中主分區是NTFS文件系統，開始于63號扇區，具體參數如圖所示。硬盤3的1088號扇區全都是0，如圖所示。

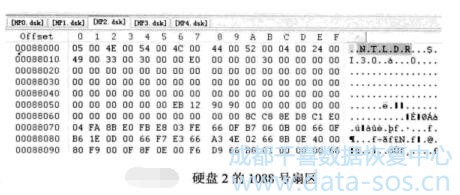

硬盤2的1088號扇區是銜接在NTFS文件系統DBR之后的一個扇區，即NTLDR區域，如圖所示。

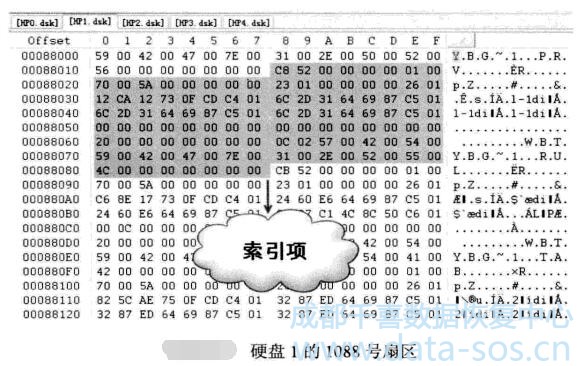

硬盤1的1088號扇區是一些索引項，顯然是索引緩沖區中的數據，如圖所示。

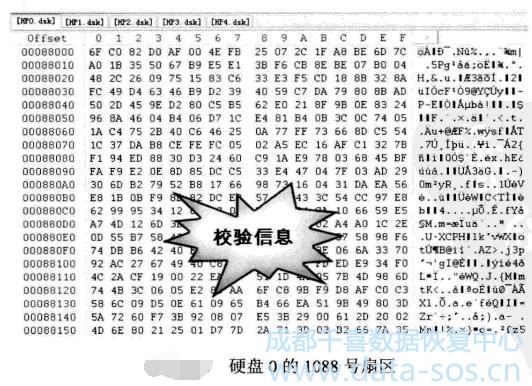

硬盤0的1088號扇區只能是校驗了，因為一個條帶組中必須有一個校驗塊，而前4塊成員盤的1088扇區都是數據塊，所以硬盤0的1088號扇區必須是校驗，如圖所示。

從內容看這個扇區也確實是校驗。
通過上面分析5塊成員盤中RAID開始位置的第一個扇區，其實已經可以判斷出盤序了，有MBR的硬盤4是0號盤；1088扇區都是0的硬盤3為1號盤，因為這些0是MBR保留扇區中的內容，同時也能說明該RAID條帶大小在64扇區之內；硬盤2為2號盤，因為它的1088扇區是DBR的下一個扇區，而DBR肯定在硬盤3上，我們通過搜索果然在硬盤3的1119號扇區找到了DBR，如圖所示。

從RAID開始扇區1088計算，1119號扇區相當于是31號扇區，這也就說明了條帶大小是32扇區；硬盤0的1088扇區是校驗，所以它就是4號盤了，剩下的硬盤1就是3號盤。所以該RAID-5的盤序剛好跟鏡像文件的編號相反。
剛才分析的條帶大小為32扇區，這只是雙循環內部RAID-4的條帶大小，還需要分析外部循環RAID-5的條帶大小，這個可以從硬盤0入手，因為它的第一個條帶就是校驗，可以從它的第一個條帶往下翻，看從哪個扇區開始是數據。

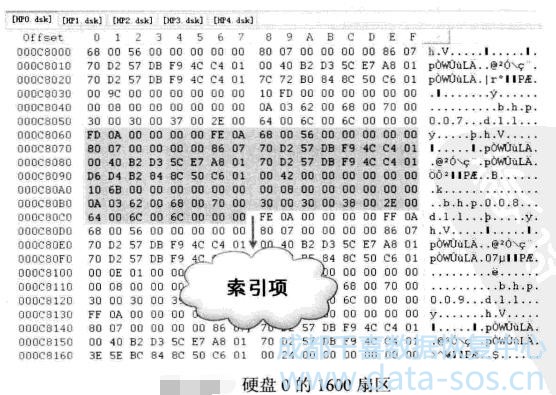

經過查找，發現硬盤0的1600扇區開始出現數據，數據結構為索引塊，其內容如圖所示。
