這個IBM服務器數據恢復案例是IBM服務器中由4塊146GB的SCSI硬盤組成的RAID-5EE，RAID-5EE屬于IBM公司開發的一種私有RAID類型，應用并不是太多，通過這個實際案例來講解RAID-5EE的數據恢復方法。

首先把每塊物理硬盤做成鏡像文件，并命名從0.dsk到3.dsk，我們稱它們?yōu)橛脖P0到硬盤3，但這些編號是任意編排的，并不一定是RAID的盤序。

為了節省篇幅，本案例在分析時以講解思路為主，只把關鍵位置做一下截圖。

1.分析RAID開始扇區

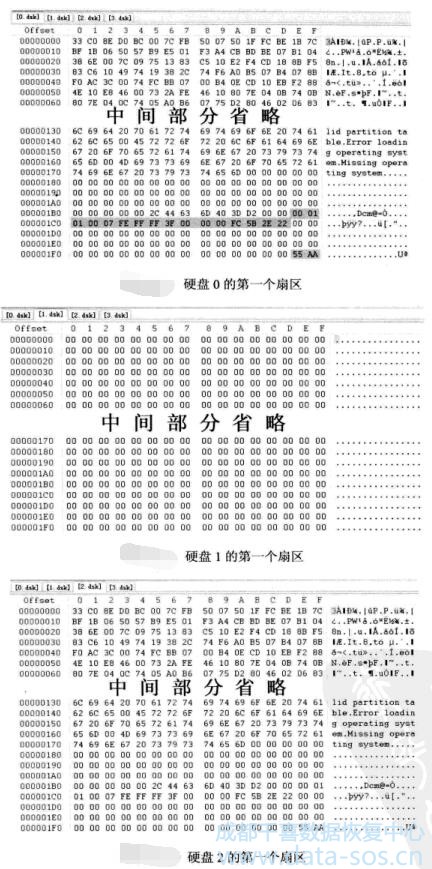

用WinHex同時打開4個鏡像文件，分析它們的第一個扇區，其中硬盤0的第一個扇區為MBR，如圖所示。

硬盤0的MBR中分區表內只有一個表項，類型為07，分區開始于63扇區，大小是573463548扇區，因?yàn)?塊物理盤組成的RAID-5EE實際只能用到2塊盤的容量。
再看硬盤1的第一個扇區，結果發現全都是0，如圖所示。

硬盤2的第一個扇區也是一個MBR，如圖所示。最后查看硬盤3的第一個扇區，也全部是0，這里就不貼圖了。

4塊硬盤的第一個扇區，2個是MBR，2個是空扇區，如何理解呢？其實也很好理解，2個MBR一個是校驗信息，另一個是真實的MBR，而2個空扇區，一個是熱備塊，另一個則作為MBR之后的保留扇區，這同時也能證明該RAID的條帶大小是小于64扇區的。

另外，MBR扇區在物理盤的頭部，而且是有效的MBR，所以該RAID開始扇區就是物理盤的0號扇區。

2.分析RAID結構（1）分析條帶大小。

RAID結構的分析首先還是從條帶大小入手，對于RAID-5EE也是這樣。

條帶大小有很多分析方法，在RAID-5EE中可以利用熱備塊進行分析，如果RAID-5EE沒有物理盤離線過，那么熱備塊就不會被寫入數據，每個熱備塊中就全部為00，通過熱備塊就很容易判斷出條帶大小。

不過如果熱備塊已經被寫入數據，或者RAID-5EE中的物理盤不是全新的硬盤，原來寫過數據，那么熱備塊即使沒被使用，其中也可能是非零數據。

本案例的熱備塊內恰好都是00，分析發現在物理盤中每隔48個扇區就有16個空扇區，所以很容易地就從熱備塊中判斷出條帶大小是16個扇區。

（2）分析盤序和校驗方向。

接下來判斷盤序以及校驗方向，這從$MFT文件入手比較方便，通過搜索在硬盤3的31號扇區發現了DBR，這就可以從DBR的BPB參數算出SMFT在物理盤中的扇區號，然后將4塊物理盤同時跳轉到一個都有文件記錄的扇區開始分析。

因這臺服務器使用Windows2000系統，所以SMFT文件的文件記錄中沒有記錄號，不過這也沒關系，雖然增加了一些麻煩，但也并不影響分析。

該RAID雖然是4塊物理盤組成的，但排除熱備塊和校驗塊，其實一個條帶組中只有兩個數據塊，所以在文件記錄區域，校驗扇區的前4個字節經過兩個相同的46494C45異或運算后結果一定是4個00，從這一點就能很容易判斷出校驗扇區。再加上熱備塊中都是0，也給分析帶來了很多方便。

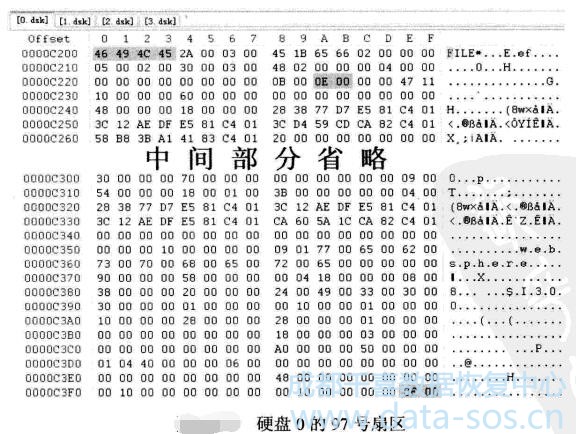

我們選定了97號扇區作為分析的起始扇區，其中硬盤0的97號扇區內容如圖所示。

硬盤0的97號扇區是完好的文件記錄，說明它是數據，不是校驗信息，也不是熱備塊。

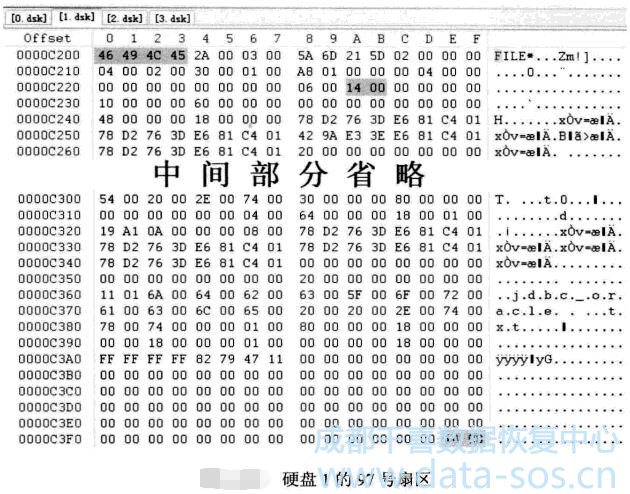

硬盤1的97號扇區內容如圖所示。

硬盤1的97號扇區同樣是完好的文件記錄，說明它也是數據，不是校驗信息，也不是熱備塊。

硬盤2的97號扇區內容如圖所示。

硬盤2的97號扇區顯然是校驗信息，因?yàn)樗那?個字節已經被異或?yàn)?0。

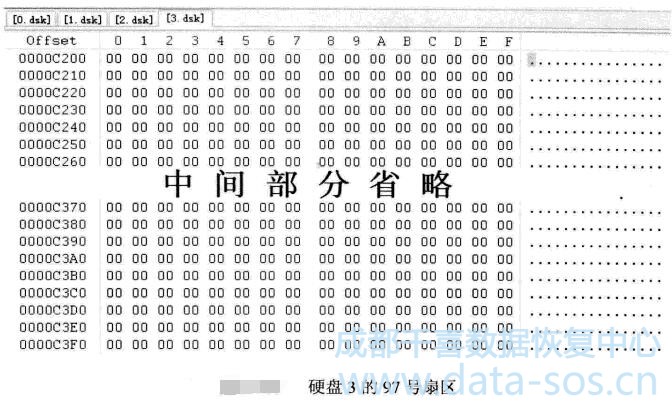

硬盤3的97號扇區內容如圖所示。

硬盤3的97號扇區全都是0，其后的14個扇區也是空扇區，所以這是一個熱備塊。

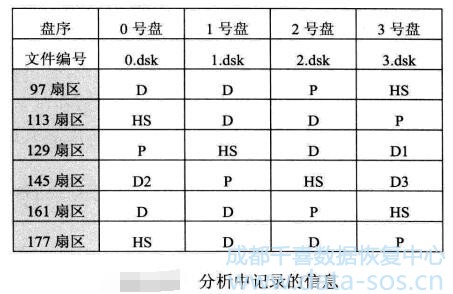

按照這個思路，以16個扇區為一個條帶組，分析并記錄下來每一個條帶組中的數據結構，在分析了多個條帶組之后，記錄下如圖所示的信息。

圖3-521中P表示校驗塊，HS表示熱備塊，D表示數據塊，因?yàn)槲募涗浿袥](méi)有記錄號，所以沒有辦法借鑒記錄號進行分析。

從圖3-521中很容易判斷出盤序，即硬盤0為0號盤、硬盤1為1號盤、硬盤2為2號盤、硬盤3為3號盤，也能判斷校驗方向是右結構，但數據的循環方向是異步還是同步無法判斷，還必須從其他方面再想辦法進行分析。

（3）分析數據的循環方向。

還是看圖的結構，我們選定從129號扇區所在條帶組的3號盤的D1數據塊入手，如果數據塊D1的最后一個扇區的數據能跟數據塊D2的第一個扇區銜接，那么就是異步結構；如果數據塊D1的最后一個扇區的數據能跟數據塊D3的第一個扇區銜接，那么就是同步結構。

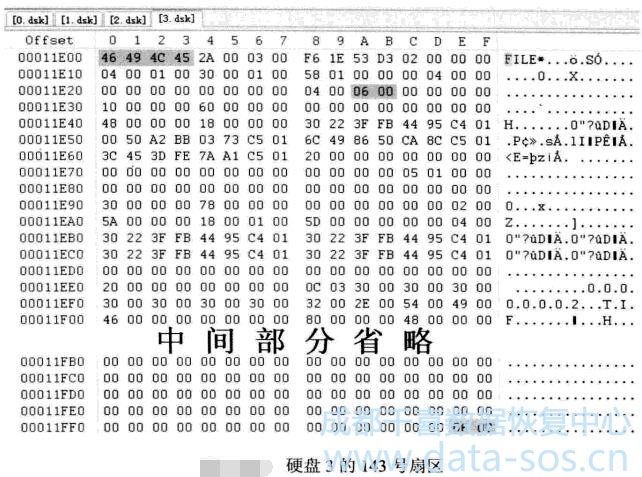

首先找到數據塊D1的最后一個扇區，即硬盤3的143號扇區，發現它是一個文件記錄的第一個扇區，其內容如圖所示。

在圖的文件記錄中，“更新序列號”這個參數的值為0600，這個值會出現在文件記錄第一個扇區的最后兩個字節和第二個扇區的最后兩個字節，目前這個扇區已經是該條帶中最后一個扇區，所以該文件記錄的第二個扇區只能存放在下一個條帶組相應物理盤的第一個扇區，這個扇區的最后兩個字節一定是0600，下面數據塊D2的第一個扇區和數據塊D3的第一個扇區，看它們誰的最后兩個字節是0600。

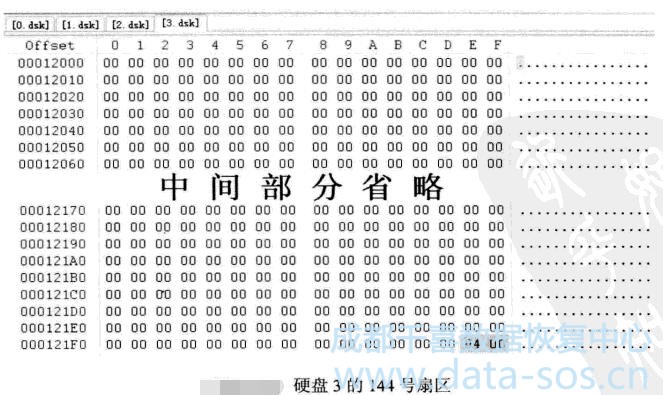

數據塊D3跟數據塊D1在同一物理盤上，我們就先看數據塊D3的第一個扇區，即硬盤3的144號扇區，其內容如圖所示。

數據塊D3的第一個扇區最后兩個字節是0400，顯然不是數據塊D1最后一個扇區所在文件記錄的后半部分。

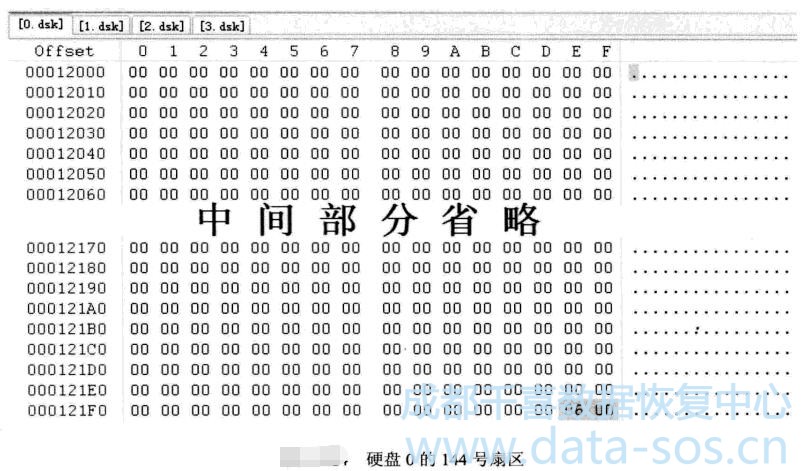

再找到數據塊D2的第一個扇區，即硬盤0的144號扇區，其內容如圖所示。

數據塊D2的第一個扇區最后兩個字節是0600，所以是數據塊D1最后一個扇區所在文件記錄的后半部分，這就證明數據塊D1的最后一個扇區的數據能跟數據塊D2的第一個扇區銜接，該RAID數據循環方向確定為異步結構，所以這個RAID-5EE為右異步結構。

到些該IBM服務器的RAID結構分析完成，虛擬RAID創建成功后就可以看到分區了。
