Ext3文件系統的超級塊位于分區內的2號扇在RAID結構分析中，我們可以利用超級塊在物理盤中的位置判斷條帶大小的范圍。

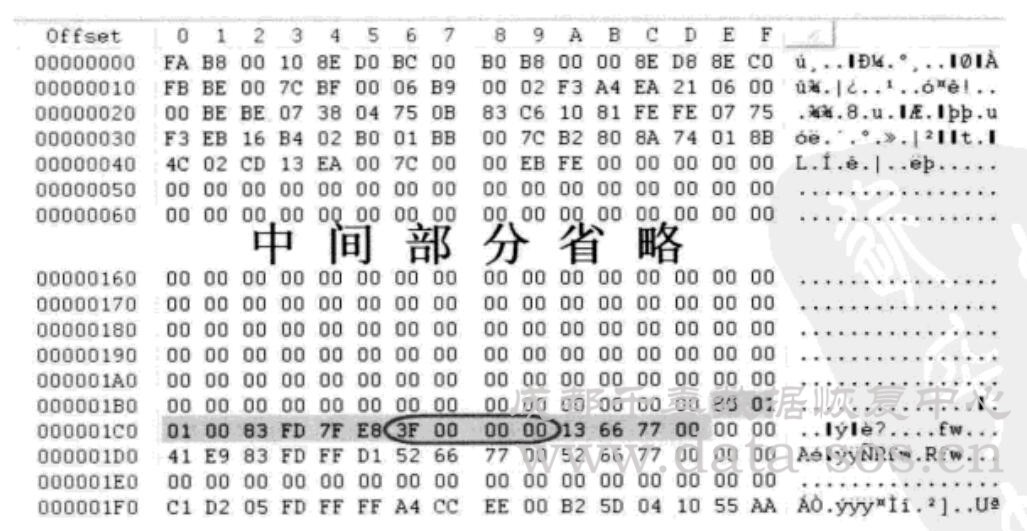

例如，一個Linux系統的RAID-0由兩塊成員盤組成，其中硬盤0的第一個扇區的內容如下圖所示。

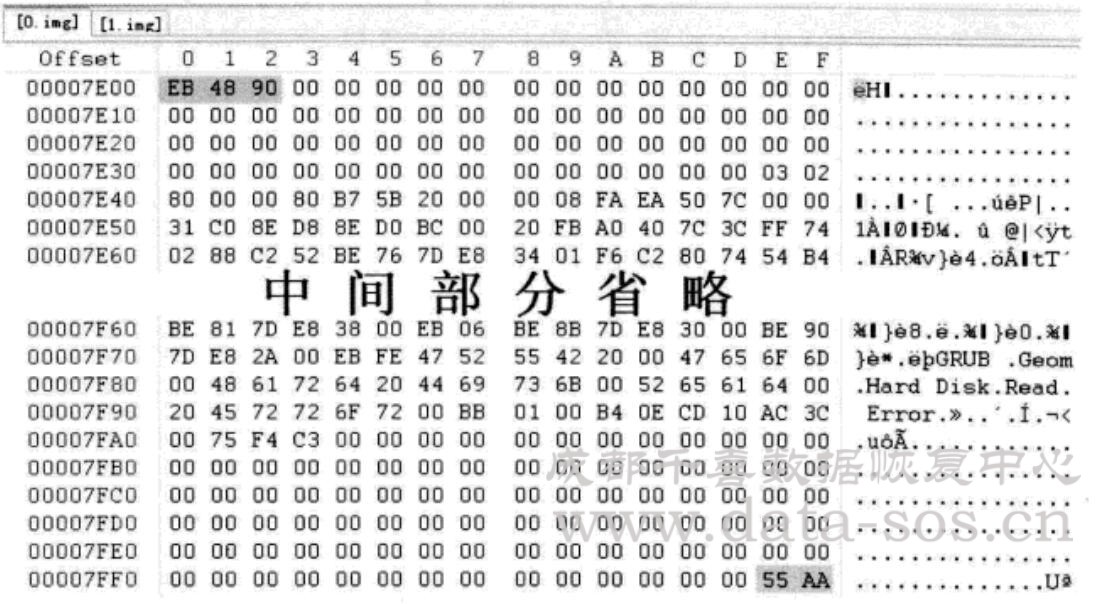

硬盤0的第一個扇區是MBR,其第一個分區表項描述了分區開始位置為63,跳轉到 63號扇區，內容如下圖所示。

硬盤0的63號扇區是一些引導程序，這也是該分區的起始扇區，從這一點可以推斷該RAID-0的條帶大小大于等于64個扇區。

再往后翻兩個扇區，也就是硬盤0的65號扇區，理論上應該就是超級塊。跳轉到硬盤0的65號扇區，其內容如下圖所示。

硬盤0的65號扇區顯然不是超級塊，這就可以說明該RAID-0的條帶大小是64扇區。為了驗證我們的推斷，再分析一下硬盤1。

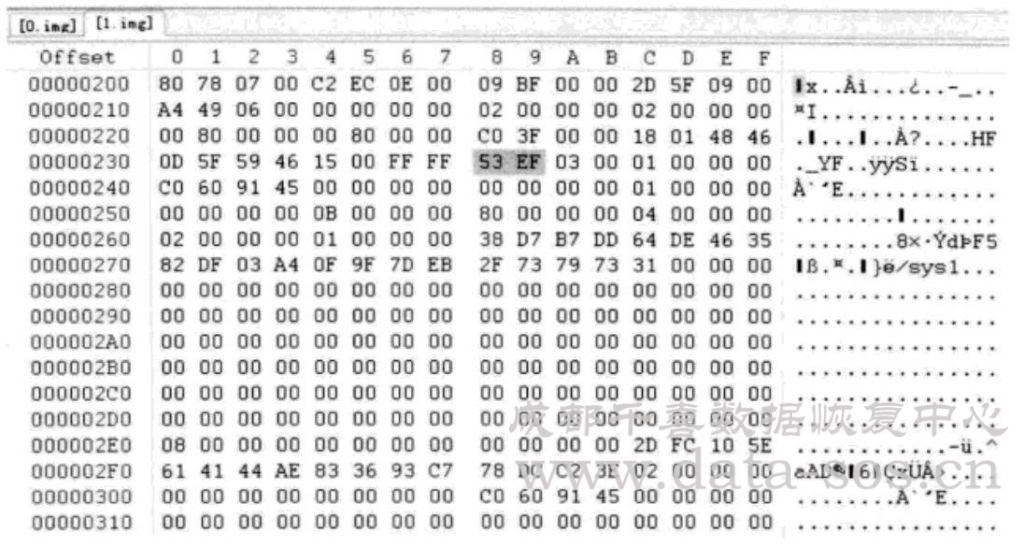

因?yàn)橛脖P0的63號扇區是引導扇區，但超級塊卻不在硬盤0的65號扇區，那么它就應該在硬盤1的第二個扇區，即1號扇區，跳轉到硬盤1的1號扇區，其內容下圖所示。

硬盤1的1號扇區的確是超級塊，這就驗證了我們的推斷，該RA1D-0的條帶大小就 是64個扇區。
