Ext3文件系統的位圖分為塊位圖和i-節點位圖，塊位圖用于描述本塊組所管理的塊的 分配狀態，塊位圖中的每一位映射本塊組中的一個塊，如采某個塊已經被分配使用，那么 該塊對應的位置1;未被分配使用的塊對應的位則置0。

i-節點位圖用于描述本塊組所管理的i-節點的分配狀態，i-節點位閣中的每一位映射本 塊組中的一個i-節點，如果i-節點已經使用，其位圖中相應的位就置1，否則就置0。

因為塊和i-節點一般都是連續分配使用的，所以一個塊組中的塊位圖和i-節點位圖中 的數據就會是很多連續的FF字節，這是其數據上的特點。

在RAID-5的結構分析中，往往需要利用校驗塊分析條帶大小、循環方向等參數，那 么在成員盤中找到校驗塊就很重要，熟悉了文件系統中各種數據結構的特征，就可以用對比排除法找到校驗塊。

例如，一個RA1D-5由5塊成員盤組成，分析其結構時需要在一個條帶組中找出校驗 塊，下面我們對比分析一下每塊成員盤的27號扇區，看看哪塊成員盤是校驗塊。

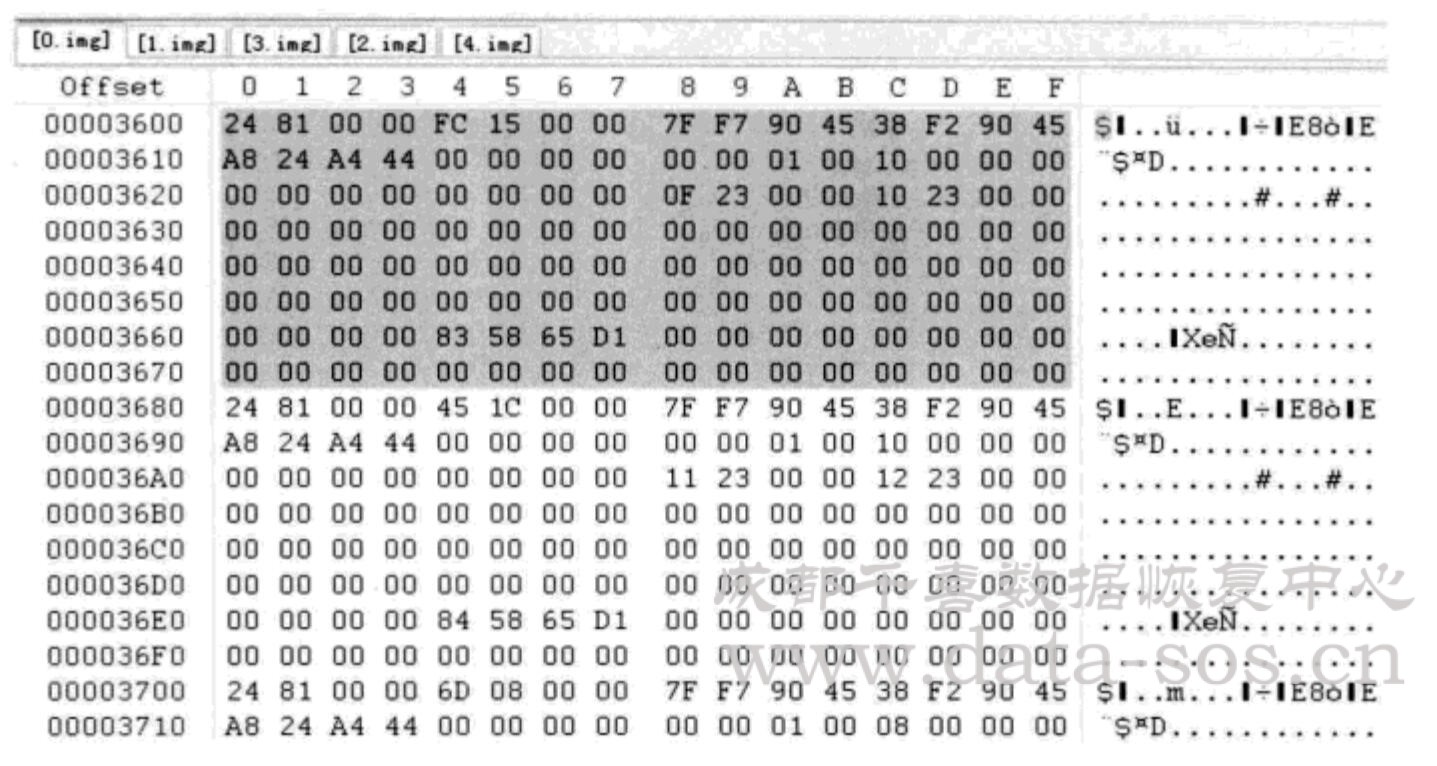

硬盤0的27號扇區如下圖所示。

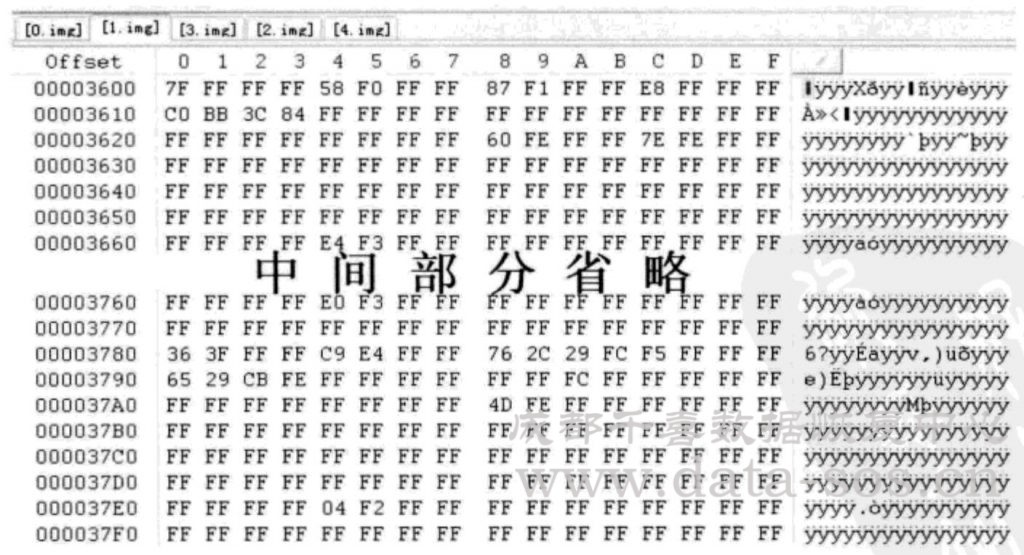

硬盤1的27號扇區如下圖所示。

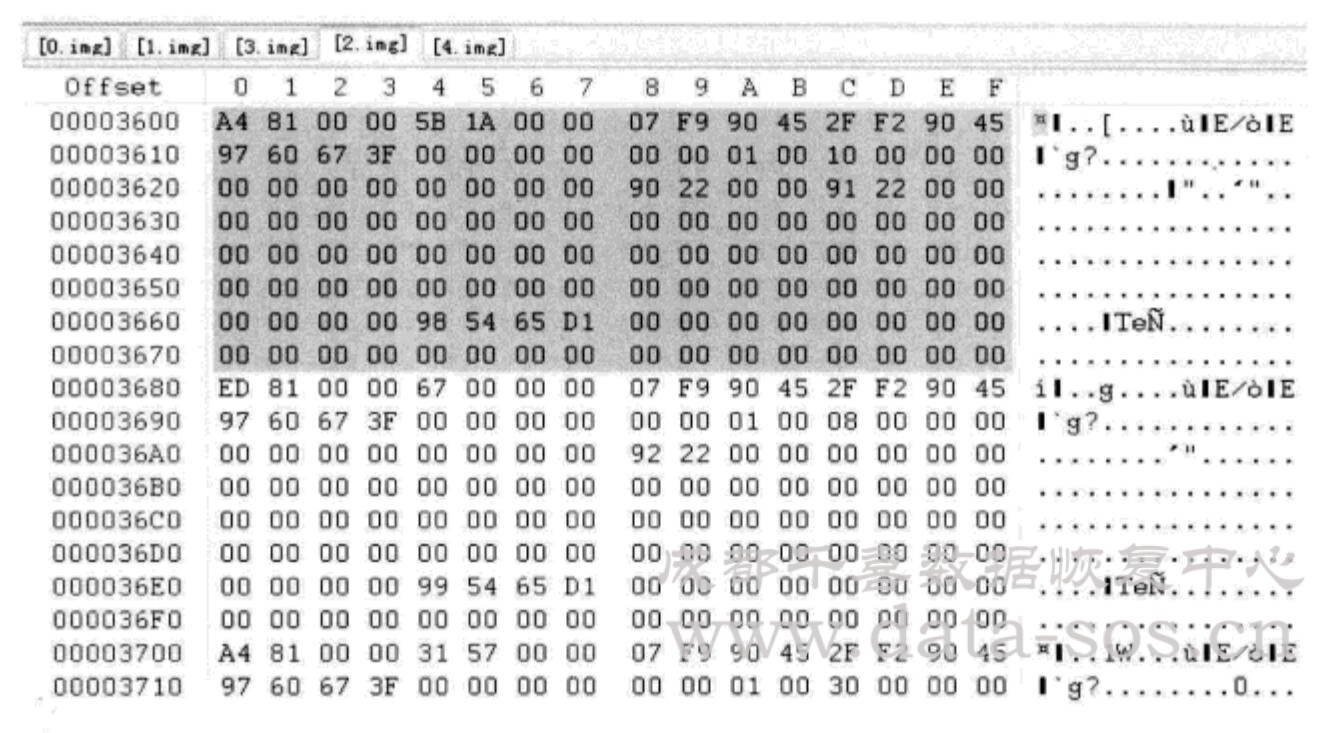

硬盤2的27號扇區如下圖所示。

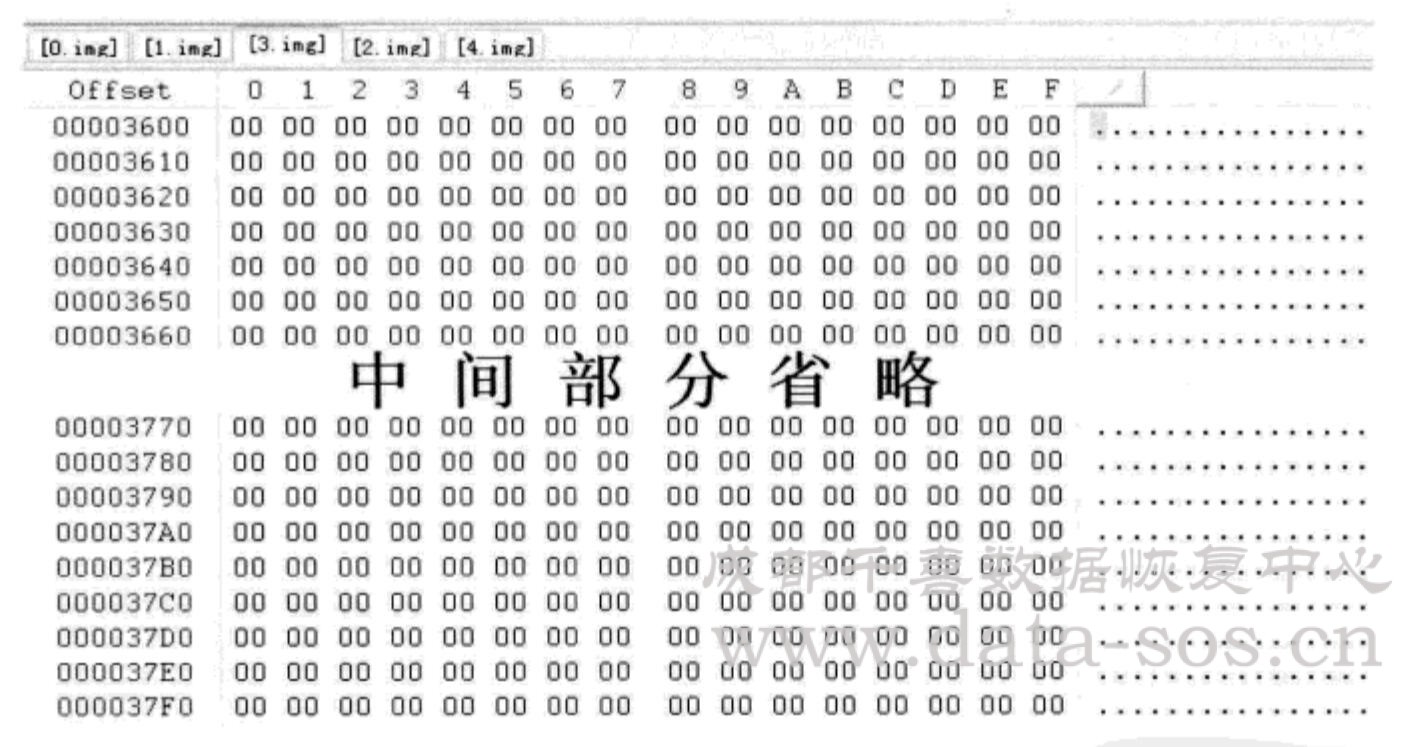

硬盤3的27號扇區如下圖所示。

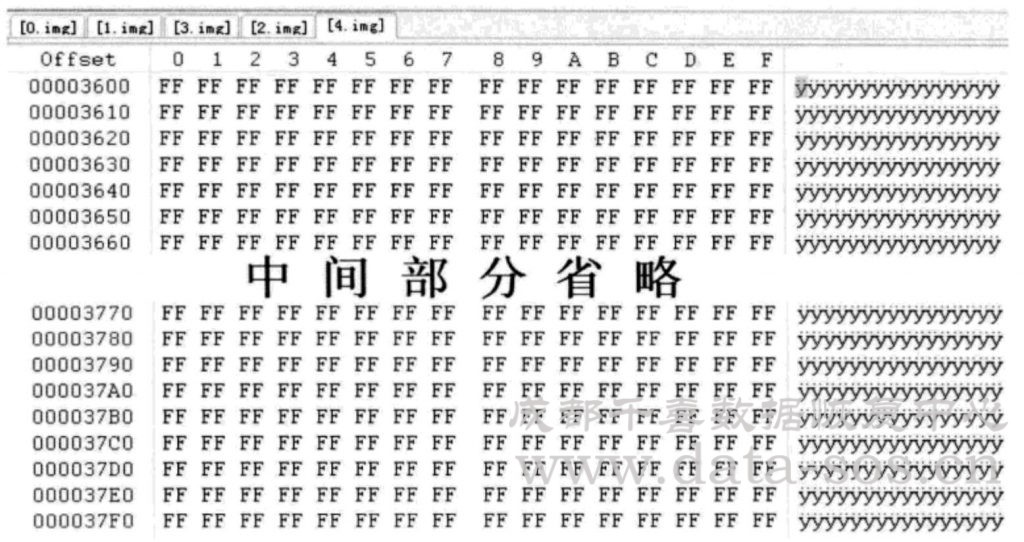

硬盤4的27號扇區如下圖所示。

通過對比分析發現，硬盤0和硬盤2的27號扇區是i-節點，不是校驗信息；硬盤3的 27號扇區全都是0B,也不可能是校驗信息；而硬盤4的27號扇區顯然是位圖，所以只有 硬盤1的27號扇區是校驗信息了，所以硬盤1的該條帶是校驗塊。
