在RAID數據恢復的分析過程中，分區結構吋以確定RAID成員盤的部分盤序，還可以幫我們確定RAID在物理盤中的起始扇區等信息，下面舉例說明。
1.用分區結構判斷盤序

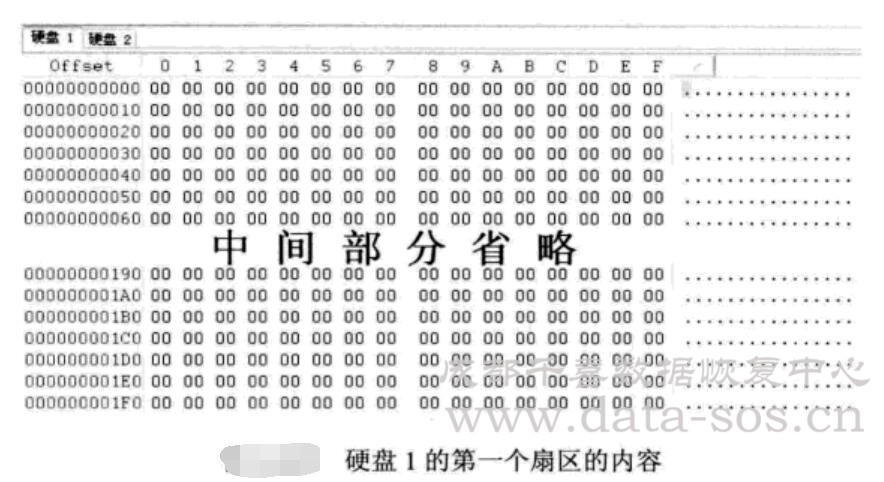

一個RAID0由兩塊1TB的物理盤組成，為了分析該RAID-0的盤序，將兩塊物理盤 同時用WinHex打開査看它們的第一個扇區，其中硬盤1的第一個扇區的內容如下圖所示。
從上圖可以看到硬盤1的第一個扇區內全部為0。 硬盤2的第一個扇區的內容如下圖所示。
從上圖可以看到硬盤2的第一個扇區內是一個完整的MBR結構，有引導程序、有分區表及結束標志。
從這兩塊RAID-0成員盤第一個扇區的分析很容易判斷出，硬盤2是該RAID-0的0 號盤，硬盤1是該RA1D-0的1號盤，即硬盤2在前，硬盤1在后。
2.用分區結構判斷RAID在物理盤中的開始扇區
下面再介紹一個用分區結構判斷RAID在物理盤中的開始扇區的例子。

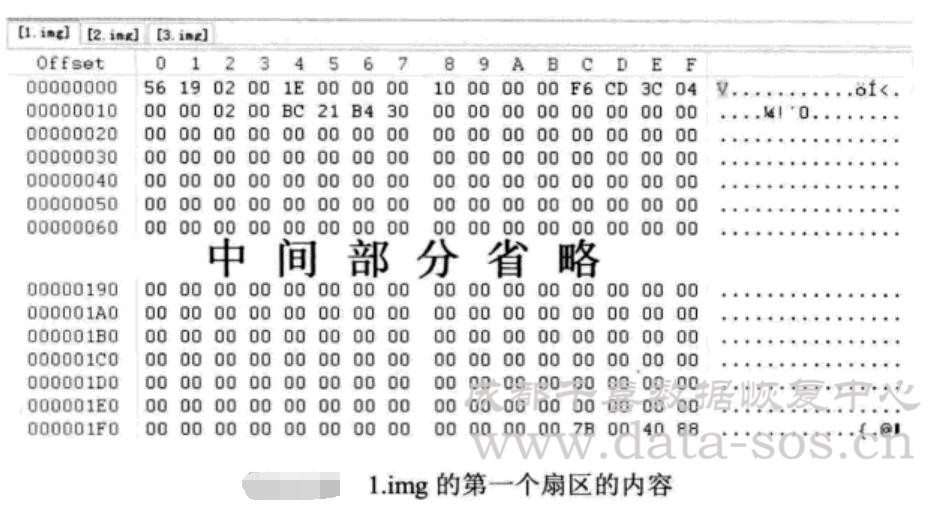

—個由3塊成員盤組成的RAID-5,這3塊成員盤已經做成文件鏡像，分別命名為l.img、 2.img和3_img,將它們都用WinHex打開，l.img的第一個扇區如下圖所示。
從上圖中看這個扇區既不是MBR磁盤結構第一個扇區的內容，也不是動態磁盤和 GPT磁盤第一個扇區的內容。
2.img的第一個扇區如下圖所示。
從上圖中看這個扇區既不是MBR磁盤結構第一個扇區的內容，也不是動態磁盤和 GPT磁盤第一個扇區的內容。

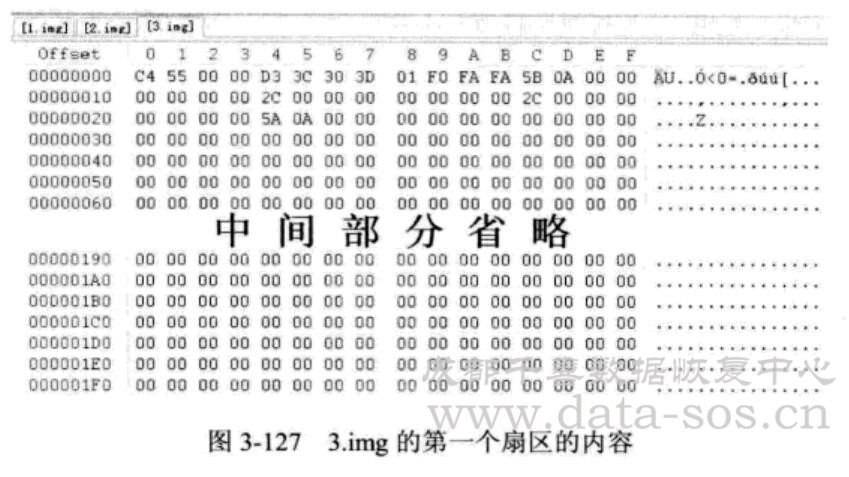

最后再看3.img,它的第一個扇區如下圖所示。
從上圖來看，這個扇區同樣不是MBR磁盤結構第一個扇K的內容，也不是動態磁 盤和GPT磁盤第一個扇區的內容。
以上3塊成員盤的第一個扇區的數據可能是RAID控制器寫入硬盤的配置信息，也就 是說它們并不是該RA1D-5邏輯盤內的數據。

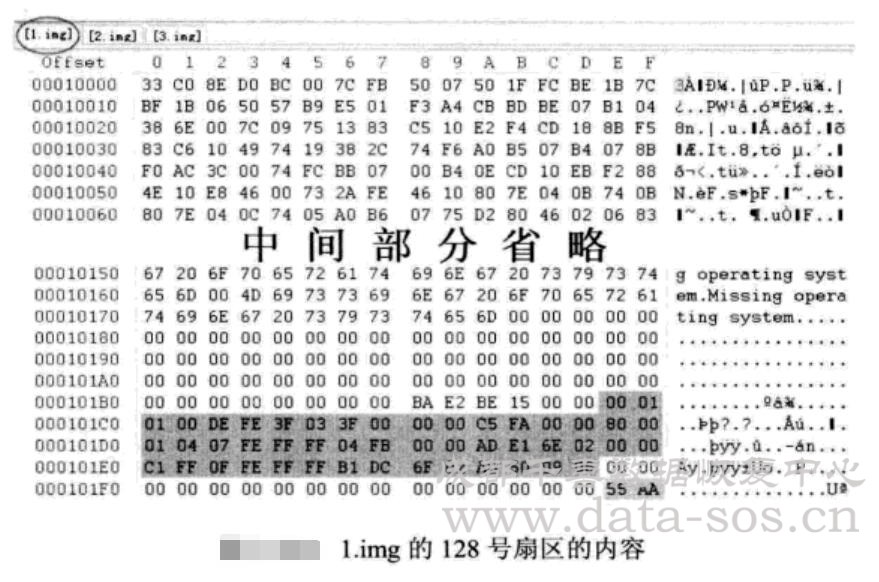

我們嘗試在每塊成員盤中搜索MBR,結果在l.img的128號扇區發現了MBR，如下圖所示。

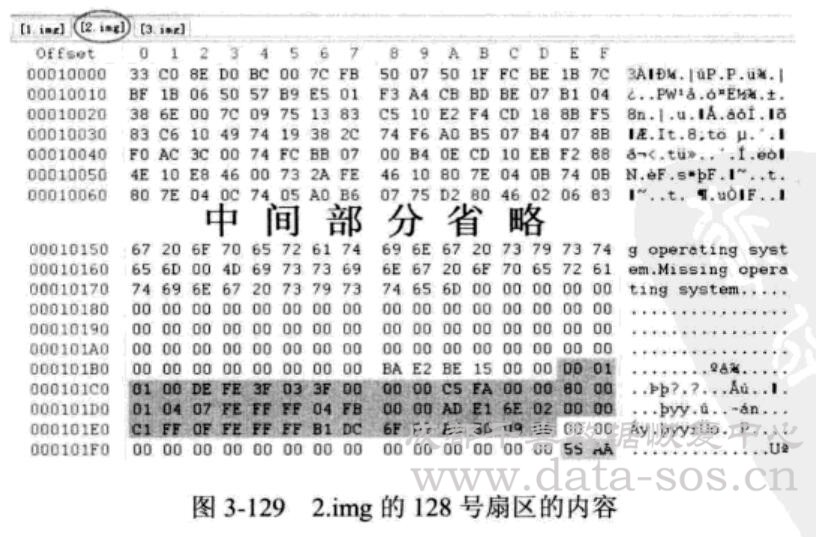

然后跳轉到2.img的128號扇區，發現該扇區的內容與l.img的128號扇區完全一樣,如下圖所示
最后再跳轉到3.img的128號媧區，發現該扇區的內容全部為0,如下圖所示
3.img的128號扇區內容全部為0,這也就能夠解釋為什么l.img的128號扇K和2.img 的128號扇區的內容完全一樣了。
從上面的分析可以得出結論，該RAID-5的真正起始位置在物理盤的128號扇區。
