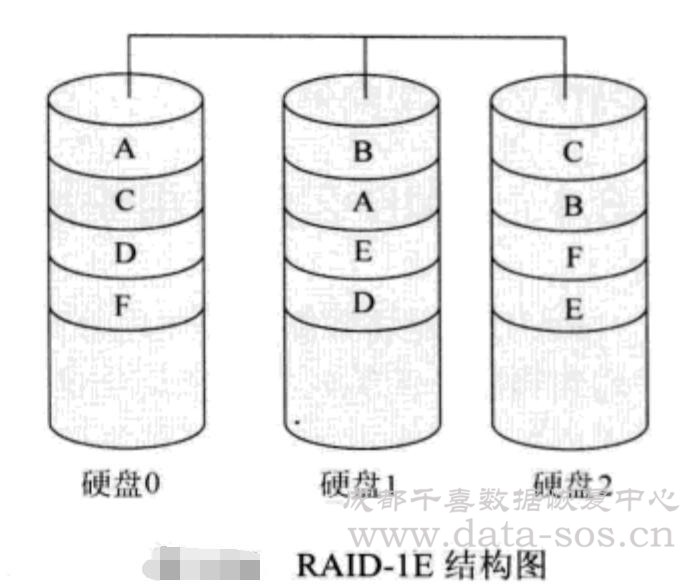

RAID-1E是所有RAID中比較安全的一種級別，冗余性很好，對于RAID-1E出現故障后服務器數據恢復的方法，下面分情況介紹。這里以三塊成員盤的RAID-1E為例，如圖所示。

1.不缺失成員盤

如果是RAID控制器故障或RAID信息出錯導致 RA丨D-1E的邏輯盤無法訪問，各成員盤沒有物理故 障，先把物理盤從RAID控制器中取出來，即“去 RAID化”，作為單盤進行分析。

對于RAID-1E有兩個因素需要分析，一個是

RA1D-1E中每個條帶的大小，也就是A、B等這些數據塊所占用的扇區數：另一個因素是 RAID-1E中物理盤的排列順序，也就是說哪塊物理盤是RAID-1E中的第一塊盤，哪塊物理 盤是RA1D-1E中的第二塊盤等。

分析出RAID-1E的條帶大小和盤序后，將各個物理盤的0號條帶、2號條帶、4號條 帶等所有編號為偶數的條帶按照盤序銜接到一起，就拼湊成為了完整的RAID-1E邏輯盤。

2.缺失一塊成員盤

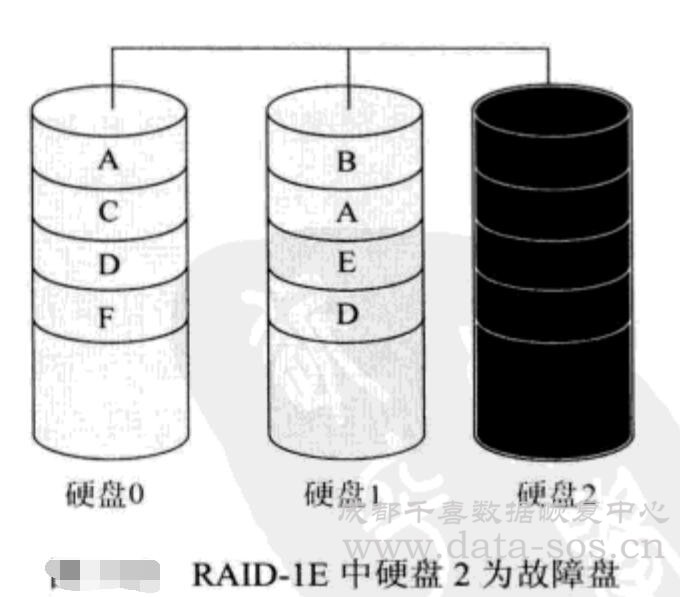

假設RAID-1E的三塊成員盤中有一塊出現無法 修復的物理故障，那么只能用剩下的兩塊成員盤恢復 數據，如圖所示，加陰影的硬盤2表示故障盤，無法讀取，我們用硬盤0和硬盤1進行數據恢復。

對于這種情況的RA1D-1E，也需要先分析出條 帶大小和剩下兩塊成員盤的盤序，然后將0、2、4 等偶數條帶的數據按照盤序讀取出來，對于1、3、5 等奇數條帶只讀取0號盤的數據，把所有取出來的數 據按照順序銜接成一個鏡像文件，或者是鏡像盤，這就成為完整的原RA1D-1E邏輯盤的結 構了，直接訪問這個重組出來的鏡像文件或鏡像盤，就得到了原RA1D-1E邏輯盤屮的數據。

以圖1中的RAID-1E為例，假設條帶的大小為16個扇區，成員盤的盤序就按照圖 中的排列順序，那么只要到硬盤0中取0~15扇區的數據，再到硬盤1中取0~15扇區的 數據，再到硬盤2中取0~15扇區的數據，即把每塊成員盤的0號條帶按照盤序取出，接 下來跳過1號條帶，進入2號條帶，按照盤序讀取每塊成員盤的32~47扇區的數據，就這 樣依次按順序取下去，把所有取出來的數據按照順序銜接成一個鏡像文件，或者是鏡像盤， 這就成為完整的原RA1D-1E邏輯盤的結構了，直接訪問這個重組出來的鏡像文件或鏡像盤, 就得到了原RA1D-1E邏輯盤中的數據。
