在服務器數據恢復過程中大家可能都注意到了不同品牌的服務器或者同一品牌服務器的不同型號，其RAID控制器組建的RAID-5 在結構上會有所不同，按照其數據條帶和校驗條帶在RA1D-5成員盤中分布方式的不同， 可以把RAID-5的結構分為8種，它們是：常規左異步、非常規左異步、常規右異步、非常規右異步、常規左同步、非常規左同步、常規右同步、非常規右同步。

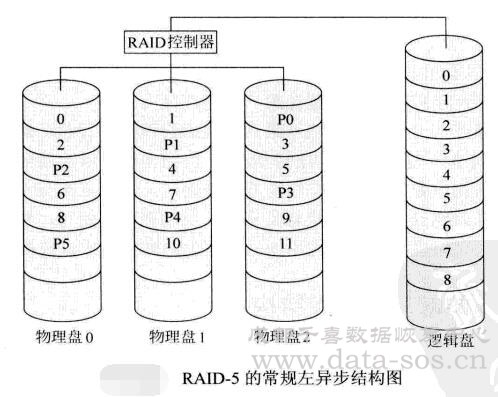

常規左異步結構的RA1D-5如圖所示。

從圖中可以看出常規左異步的RA1D-5存儲結構有如下特點：

(1)?? ?校驗塊從最后一塊盤物理開始寫起，然后依次往前面的物理盤中寫入，當寫到第 一塊物理盤后再回到最后一塊物理盤，依次循環。

(2)?? ?數據塊總是從第一塊物理盤幵始寫，然后依次往后曲的物理盤中寫入，即各條帶組內的數據塊均由低號物理盤向高號物理盤依次寫入。 另外，這種結構也可以稱為“3-2-1連續”。
