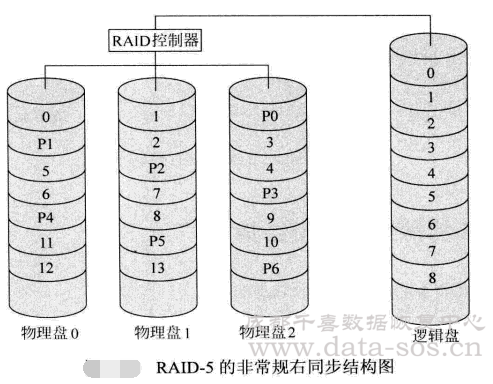

RAID-5的非常規右同步結構與常規右同步結構的區別主要在第一個條帶組中校驗塊 的位置不同，常規右同步結構第一個條帶組中校驗塊的位置一定在第一塊物理盤上，而非 常規右同步結構的第一個條帶組中校驗塊的位置則不在第一塊物理盤上，而是位于其他物 理盤上，位于最后一塊物理盤上的情況比較多一些，這種結構的RAID-5出現在部份的服務器數據恢復案例，如圖所示。

從圖中可以看出非常規右同步的RAID-5存儲結構有如下特點：

(1)?? ?第一個條帶組中校驗塊的位置在最后一塊物理盤上。

(2)?? ?從第二個條帶組開始，校驗塊從第一塊物理盤開始寫起，然后依次往后面的物理 盤中寫入，當寫到最后一塊物理盤后再回到第一塊物理盤，依次循環。

(3)?? ?每個條帶組內的第一個數據塊首先寫入校驗塊所在物理盤的下一物理盤中（注意 看圖中數據塊4和5以及數據塊10和11的寫入順序），其余數據塊再依次寫入。
