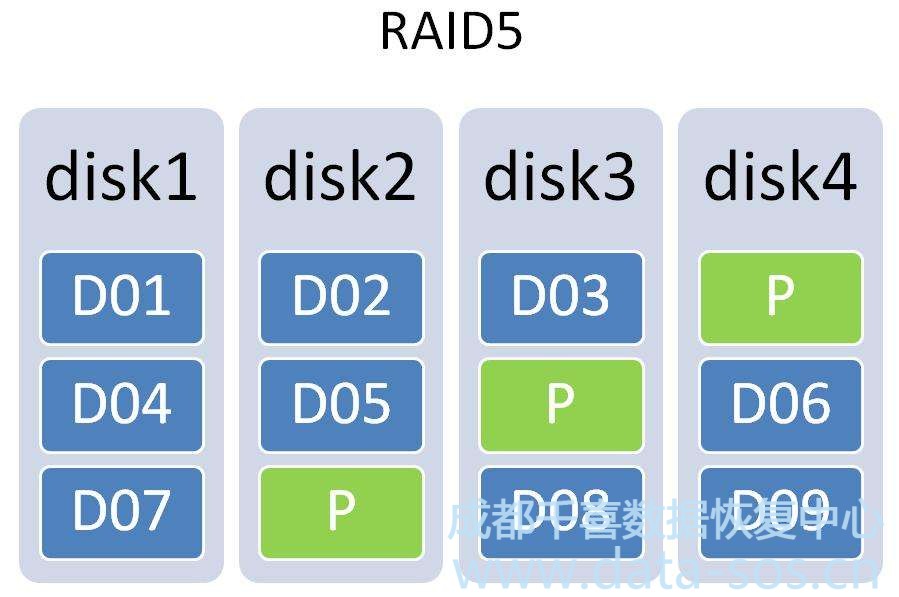

服務器的RA1D-5陣列中數據的分布與RAID-0類似，數據也是分布到每塊硬盤上，與RAID-0 不同的是，RAID-5中每個條帶組中總有一個條帶是校驗塊，如圖中的P0、P1、P2、 P3就是校驗塊。

RAID-5能夠支持在一塊盤離線的情況下保證數據的正常訪問，如果有兩塊或兩塊以上 硬盤同時離線，或者RAID信息出錯等原因，陣列便會失效，這時就需要對數據進行重組。

對RAID-5的數據進行重組，也需要先把物理盤去RAID化，作為單盤進行分析，如圖中的四塊物理盤，把四塊物理盤中的數據按照A、B、C、D、E、F、G、H…的順 序拼接好，就是RAID-5邏輯盤中完整的數據。

因?yàn)镽AID-5的每塊物理盤中都有校驗信息，所以分析RAID-5就需要比RAID-0多一 個因素，即校驗塊的位置和方向，另外，RAID-5中數據塊的走向也會不一樣，分為異步和 同步，也就是說，RAID-5有四個因素很重要，第一個是RAID中每個條帶的大小，也就是 A或B這些數據塊所占用的扇區數；第二個因素是RAID中硬盤的排列順序，也就是盤序； 第三個因素是校驗塊的循環方向：第四個因素是數據塊的走向。

以圖中四塊物理盤組成的RAID-5為例，假設條帶的大小為32個扇區，物理盤的 順序就按照圖中的排列順序，那么只要到硬盤0中取0~31扇區的信息，再到硬盤1中取 0~31扇區的信息，再到硬盤2中取0~31扇區的信息，硬盤3中0~31扇區的信息是校 驗塊，跳過不取。接下來再回到硬盤0中取32~63扇區的信息，就這樣依次按順序取下去， 把所有取出來的數據按照順序銜接成一個鏡像文件或者是鏡像盤，這就成為完整的原 RAID-5邏輯盤的結構了，直接訪問這個重組出來的鏡像文件或鏡像盤，就得到了原RAID-5 邏輯盤中的數據，服務器的RAID-5出現故障后建議送到專業的數據恢復中心檢測。
