Ext3文件系統的塊組描述符表由很多塊組描述符組成，每個塊組描述符會記錄該塊組的塊位圖的起始塊號、i-節點位圖的起始塊號、i-節點表的起始塊號等參數。
塊組描述符表的第一條描述符就是0號塊組的描述符，其內容包含了0號塊組的塊位圖起始塊號、i-節點位圖起始塊號、i-節點表起始塊號，將這些塊號乘以每塊扇區數，就可以換算出它們的扇區號，然后分別跳轉到這些結構所對應的扇區加以驗證，這樣可以分析出條帶大小的范圍，也能辨別出校驗信息所在。
一個RAID-0由3塊成員盤組成，其中硬盤0的第一個扇區都為0字節，硬盤1的第 一個扇區是MBR, MBR中第一個分區表項描述了分區的開始位置在63號扇區。硬盤2的 第一個扇區也全部為0字節，但其第二個扇區是超級塊。通過3塊成員盤第一個扇區的內 容以及超級塊的位置，大致可以判斷這個RAID-0的條帶大小是小于64的，等于32的可能性很大。

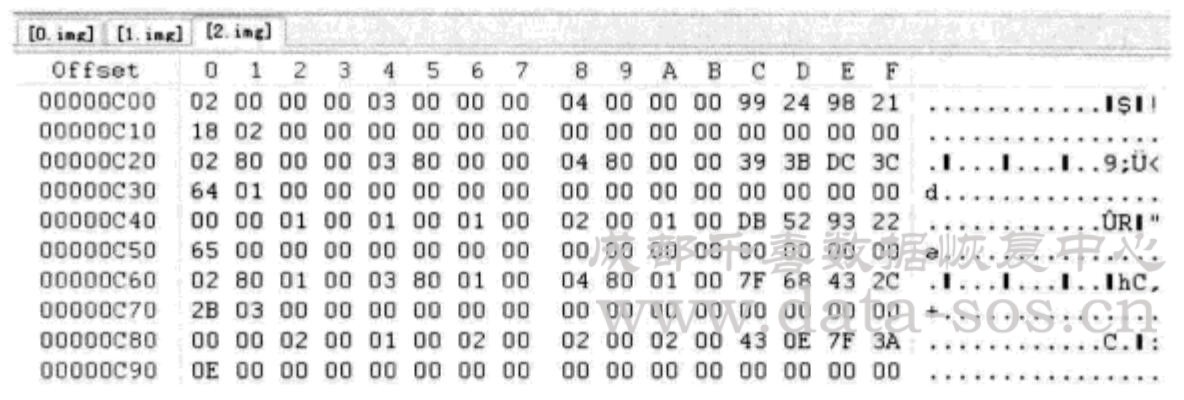

再進一步分析，從超級塊的參數中可以看出該分區每個塊的人小為8扇區，從而我們 可以算出塊組描述符表的開始位置在該成員盤的6號扇區，跳轉到硬盤2的6號扇區,其內容如下圖所示。

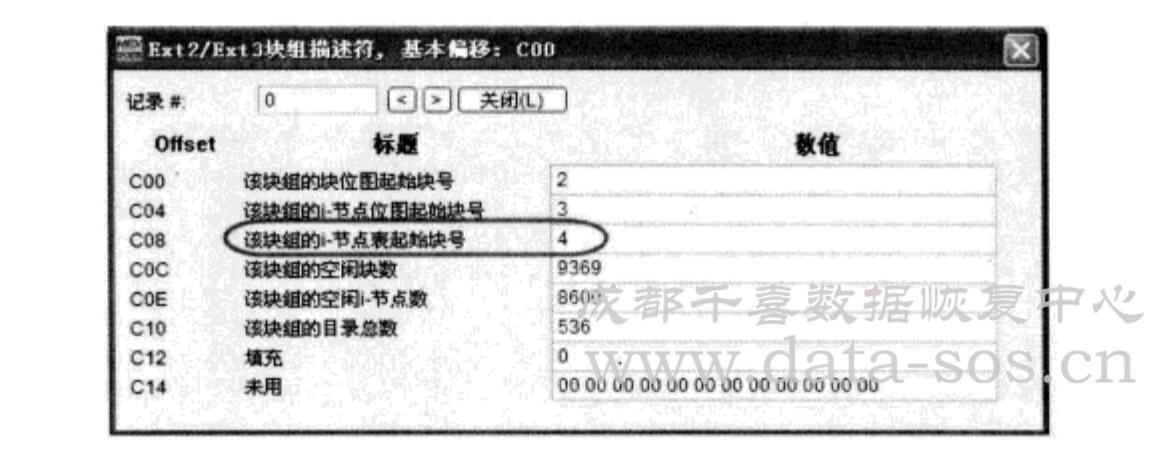

從上圖中可以看出硬盤2的6號扇區就是塊組描述符表，第一個塊組描述符的具體，參數如下圖所示。
第一個塊組描述符中記錄了該塊組的i-節點表開始于4號塊，因為該文件系統每個塊大小是8扇區，所以i-節點表開始于文件系統的32號扇區，換算到硬盤2中的物理扇區號 是30號扇區，跳轉到硬盤2的30號扇區，內容上圖所示。
硬盤2的30號扇區確實就是i-節點表的開始，這就證明了該RAID-0的條帶人小為32扇區，如下圖。
