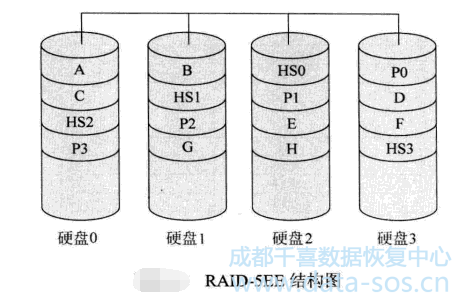

RAID-5EE中數據的分布與RAID-5相比，每個條帶組中多出一個熱備塊，如圖中的HSO、HS1、HS2、HS3就是熱備塊。

對RAID-5EE的數據進行重組，也需要先把物理盤去RAID化，作為單盤進行分析， 如圖中的四塊物理盤，把四塊物理盤中的數據按照A、B、C、D、E、F、G、H…的 順序拼接好，就是RA1D-5EE邏輯盤中完整的數據。

因?yàn)镽AID-5EE的每塊物理盤中都有校驗塊和熱備塊，所以分析RAID-5EE就需要比 RA1D-5多一個因素，即熱備塊的位置。另外，RA1D-5EE與RA1D-5—樣，也有左異步、 左同步、右異步、右同步之分，也就是說，RAID-5EE有五個因素需要分析，第一個是RAID 中每個條帶的大小，也就是A或B這些數據塊所占用的扇區數：第二個因素是RAID中硬 盤的排列順序，也就是盤序：第三個因素是校驗塊的循環方向：第四個因素是數據塊的走 向；第五個因素是熱備塊的位置。

以圖中四塊物理盤組成的RAID-5EE為例，假設條帶的大小為32個扇區，物理 盤的順序就按照?qǐng)D中的排列順序，那么只要到硬盤0中取0~31扇區的信息，再到硬盤1 中取0~31扇區的信息，硬盤2的0~31扇區是熱備塊，跳過不取，硬盤3中0~31扇區 的信息是校驗塊，跳過不取。接下來再回到硬盤0中取32~63扇區的信息，就這樣依次按 順序取下去，把所有取出來的數據按照順序銜接成一個鏡像文件或者是鏡像盤，這就成為 完整的原RA1D-5EE邏輯盤的結構了，直接訪問這個重組出來的鏡像文件或鏡像盤，就得 到了原RA1D-5EE邏輯盤中的數據。

如果RAID-5EE的-塊成員盤事先己經離線，那么這塊成員盤中的數據會被同步到熱 備塊中，剩下的成員盤依然是一個完整的、結構特殊的RAID-5,這個特殊的RAID-5出現故障后，數據恢復的思路變化比較大，讀者可以自行畫出圖來分析一下。
