X-Code編碼RAID-6也足種雙異或RAID-6,不過它的異或值是豎向放置，所以也稱為垂直異或。

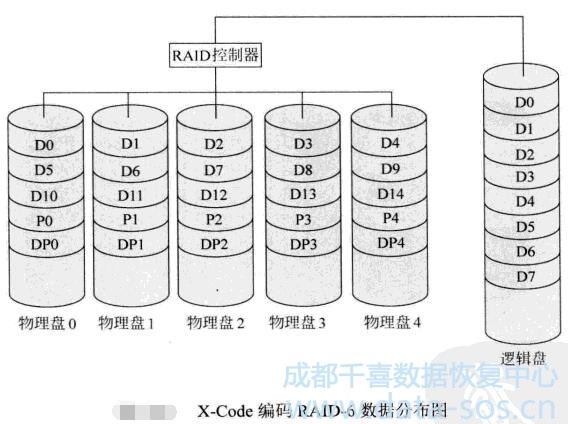

構建X-Code編碼RAID-6 最少需耍4塊物理盤才能實現，下面以5塊物理盤為例進行 說明，其數據分布情況如圖所示。

圖中P0、P1、P2、P3是第一個獨立的校驗信息，屬于斜向校驗，其中：

P3=D0⊕D6⊕D12
P4=D1⊕D7⊕D13
P0=D2⊕D8⊕D14
Pl=D3⊕D9⊕D10
P2=D4⊕D5⊕D11

圖中DP0、DP1、DP2、DP3是第二個獨立的校驗信息，屬于另一個方向的斜向校驗，其中：

DP0=D3⊕D7⊕D11
DPl=D4⊕D8⊕D12
DP2=D0⊕D9⊕P13
DP3=D1⊕P5⊕D14
DP4=D2⊕P6⊕D10

從以上的分析可以看出，X-Code編碼RAID-6的異或算法對稱度很高，各成員盤負載 比較均衡。上圖是以5塊成員盤為例的X-Code編碼RA1D-6結構，陣列在運行時，以5 個條帶組為一個單元進行數據處理，如果是6塊成員盤為例的X-Code編碼RAID-6結構， 則以6個條帶組為一個單元進行數據處理，依此類推。

因為有兩個獨立的校驗信息存在，所以理論上X-Code編碼RA1D-6即使兩塊成員盤同 時離線也不會出現故障。

不過X-Code編碼RAID-6也存在很多問題，比如數據的重復異或運算較多，這就導致 RAID控制器的計算量大以及磁盤空間浪費比較多。
